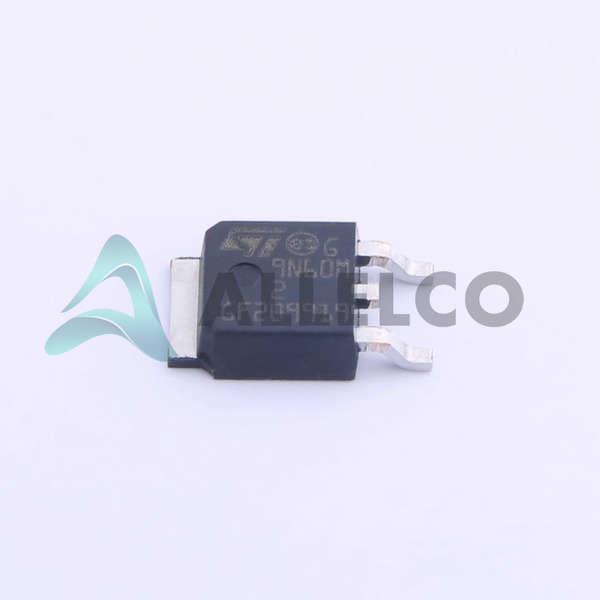

STD9N60M2 Image
STD9N60M2 Image - 1STD9N60M2 Image - 2
Las imágenes son sólo de referencia, consulte las especificaciones para obtener más información sobre el producto.
Compartir
 Favorito
OPCIóN EXPRESA
Método de pago

STD9N60M2 - STMicroelectronics

Fabricante Número de pieza
STD9N60M2
Fabricante
STMicroelectronics
Allelco Número de pieza
32D-STD9N60M2
Garantía
1 año de garantía Allelco - Descubre más
Descripción de piezas
MOSFET N-CH 600V 5.5A DPAK
Embalaje
DPAK
Ficha de datos
1.STD9N60M2.pdf ...

Hojas de datos

ST(D,P,U)9N60M2.pdf
Estado RoHS
ROHS3 Cumplante
Comparar
Nuestra certificación
Existencias disponibles: 61330
  • Precio unitario: $0.374
  • Total parcial: $0.00

¿Quieres un mejor precio?
Agregar al carro y Envíe RFQ ahora, nos pondremos en contacto con usted de inmediato.

Cantidad Precio unitario Precio subtotal
1+ $0.374 $0.37
10+ $0.311 $3.11
30+ $0.28 $8.40
100+ $0.249 $24.90
500+ $0.23 $115.00
1000+ $0.221 $221.00
Los precios anteriores no incluyen impuestos ni gastos de transporte, que se calcularán en las páginas de pedido.
OPCIóN EXPRESA
Método de pago
Nuestra certificación

Especificaciones

Especificaciones tecnológicas STD9N60M2
Especificaciones técnicas, atributos, parámetros y partes de STMicroelectronics - STD9N60M2 con especificaciones similares a STMicroelectronics - STD9N60M2

Atributo del producto Valor del atributo
Fabricante STMicroelectronics
VGS (th) (Max) @Id 4V @ 250µA
Vgs (Max) ±25V
Tecnología MOSFET (Metal Oxide)
Paquete del dispositivo DPAK
Serie MDmesh™ II Plus
RDS (Max) @Id, Vgs 780mOhm @ 3A, 10V
La disipación de energía (máximo) 60W (Tc)
Paquete / Cubierta TO-252-3, DPak (2 Leads + Tab), SC-63
Paquete Tape & Reel (TR)
Atributo del producto Valor del atributo
Temperatura de funcionamiento 150°C (TJ)
Tipo de montaje Surface Mount
Capacitancia de Entrada (Ciss) (Max) @ Vds 320 pF @ 100 V
Carga de puerta (Qg) (máx.) @ Vgs 10 nC @ 10 V
Tipo FET N-Channel
Característica de FET -
Voltaje de la Unidad (Max Rds On, Min Rds On) 10V
Voltaje drenaje-fuente (VDS) Las 600 V
Corriente - Drenaje Continuo (Id) @ 25 ° C 5.5A (Tc)
Número de producto base STD9

Clasificaciones ambientales y de exportación

ATRIBUTO DESCRIPCIóN
Estado RoHS ROHS3 Cumplante
Nivel de sensibilidad de humedad (MSL) 1 (Unlimited)
Estatus de alcance REACH Unaffected
ECCN EAR99

Introducción de piezas

Número de pieza del fabricante

Std9n60m2

Fabricante

Stmicroelectronics

Introducción

Transistor MOSFET de canal de alto rendimiento

Parte de la serie Mdmesh II Plus

Características del producto y rendimiento

Calificación de alto voltaje de 600V

Baja resistencia de 780mohm

Corriente de drenaje continuo de 5.5a a 25 ° C

Amplio rango de temperatura de funcionamiento de hasta 150 ° C

Capacitancia de entrada baja de 320pf

Disipación de potencia máxima de 60W

Ventajas de productos

Excelente rendimiento de conmutación

Alta eficiencia y bajas pérdidas de energía

Paquete de montaje en superficie compacto

Adecuado para aplicaciones de alto voltaje y alta potencia

Parámetros técnicos clave

Voltaje de fuente de drenaje (VDSS): 600V

Voltaje de fuente de puerta (VGS): ± 25V

En resistencia (RDS (ON)): 780mohm

Corriente de drenaje continuo (ID): 5.5a

Capacitancia de entrada (CISS): 320pf

Disipación de potencia (PTOT): 60W

Características de calidad y seguridad

ROHS3 Cumplante

Diseñado y fabricado con estándares de alta calidad

Compatibilidad

Adecuado para una amplia gama de aplicaciones de alto voltaje y alta potencia

Áreas de aplicación

Suministros de alimentación de conmutación

Impulso del motor

Automatización industrial

Sistemas de energía renovable

Ciclo de vida del producto

Actualmente en producción

No hay planes conocidos para la interrupción

Los reemplazos y las actualizaciones pueden estar disponibles en el futuro

Razones clave para elegir

Excelente rendimiento y eficiencia

Alta fiabilidad y robustez

Diseño compacto y de ahorro de espacio

Adecuado para una amplia gama de aplicaciones de alto voltaje y alta potencia

Piezas con especificaciones similares

Las tres piezas de la derecha tienen especificaciones similares a las STMicroelectronics STD9N60M2

Atributo del producto STD9N60M6 STD9N40M2 STD9HN65M2 STD9N65M2
Número de pieza STD9N60M6 STD9N40M2 STD9HN65M2 STD9N65M2
Fabricante STMicroelectronics STMicroelectronics STMicroelectronics STMicroelectronics
Tipo de montaje - Surface Mount Through Hole Surface Mount
Paquete / Cubierta - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
La disipación de energía (máximo) - - - -
Carga de puerta (Qg) (máx.) @ Vgs - - - -
VGS (th) (Max) @Id - - - -
Paquete del dispositivo - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)
Característica de FET - - - -
Paquete - Tape & Reel (TR) Tube Tape & Reel (TR)
Corriente - Drenaje Continuo (Id) @ 25 ° C - - - -
Temperatura de funcionamiento - -40°C ~ 85°C 0°C ~ 70°C -40°C ~ 85°C
Voltaje de la Unidad (Max Rds On, Min Rds On) - - - -
Serie - - - -
Tecnología - - - -
Capacitancia de Entrada (Ciss) (Max) @ Vds - - - -
RDS (Max) @Id, Vgs - - - -
Tipo FET - - - -
Número de producto base - DAC34H84 MAX500 ADS62P42
Voltaje drenaje-fuente (VDS) Las - - - -
Vgs (Max) - - - -
