CasaProductosProductos semiconductores discretosTransistores-FETs, MOSFETs-escojaCSD18503Q5A

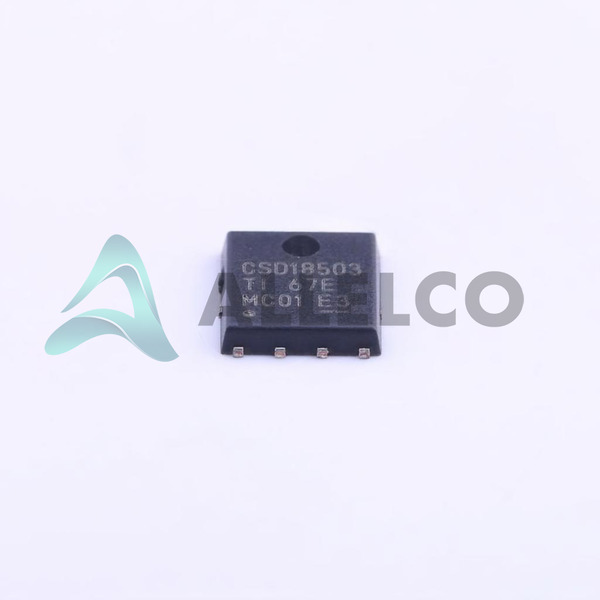

CSD18503Q5A Image
CSD18503Q5A Image - 1
Las imágenes son sólo de referencia, consulte las especificaciones para obtener más información sobre el producto.
Compartir
 Favorito
OPCIóN EXPRESA
Método de pago

CSD18503Q5A - Texas Instruments

Fabricante Número de pieza
CSD18503Q5A
Fabricante
Texas Instruments
Allelco Número de pieza
32D-CSD18503Q5A
Garantía
1 año de garantía Allelco - Descubre más
Descripción de piezas
MOSFET N-CH 40V 19A/100A 8VSON
Embalaje
8-VSONP (5x6)
Ficha de datos
-
Estado RoHS
ROHS3 Cumplante
Comparar
Nuestra certificación
Existencias disponibles: 44040
  • Precio unitario: $0.803
  • Total parcial: $0.00

¿Quieres un mejor precio?
Agregar al carro y Envíe RFQ ahora, nos pondremos en contacto con usted de inmediato.

Cantidad Precio unitario Precio subtotal
1+ $0.803 $0.80
10+ $0.67 $6.70
30+ $0.597 $17.91
100+ $0.515 $51.50
500+ $0.477 $238.50
1000+ $0.46 $460.00
Los precios anteriores no incluyen impuestos ni gastos de transporte, que se calcularán en las páginas de pedido.
OPCIóN EXPRESA
Método de pago
Nuestra certificación

Especificaciones

Especificaciones tecnológicas CSD18503Q5A
Especificaciones técnicas, atributos, parámetros y partes de Texas Instruments - CSD18503Q5A con especificaciones similares a Texas Instruments - CSD18503Q5A

Atributo del producto Valor del atributo
Fabricante Texas Instruments
VGS (th) (Max) @Id 2.3V @ 250µA
Vgs (Max) ±20V
Tecnología MOSFET (Metal Oxide)
Paquete del dispositivo 8-VSONP (5x6)
Serie NexFET™
RDS (Max) @Id, Vgs 4.3mOhm @ 22A, 10V
La disipación de energía (máximo) 3.1W (Ta), 120W (Tc)
Paquete / Cubierta 8-PowerTDFN
Paquete Tape & Reel (TR)
Atributo del producto Valor del atributo
Temperatura de funcionamiento -55°C ~ 150°C (TJ)
Tipo de montaje Surface Mount
Capacitancia de Entrada (Ciss) (Max) @ Vds 2640 pF @ 20 V
Carga de puerta (Qg) (máx.) @ Vgs 32 nC @ 10 V
Tipo FET N-Channel
Característica de FET -
Voltaje de la Unidad (Max Rds On, Min Rds On) 4.5V, 10V
Voltaje drenaje-fuente (VDS) Las 40 V
Corriente - Drenaje Continuo (Id) @ 25 ° C 19A (Ta), 100A (Tc)
Número de producto base CSD18503

Clasificaciones ambientales y de exportación

ATRIBUTO DESCRIPCIóN
Estado RoHS ROHS3 Cumplante
Nivel de sensibilidad de humedad (MSL) 1 (Unlimited)
Estatus de alcance REACH Unaffected
ECCN EAR99

Introducción de piezas

Número de pieza del fabricante

CSD18503Q5A

Fabricante

Instrumentos de Texas

Introducción

El CSD18503Q5a es un transistor MOSFET de N-Channel de alto rendimiento de los instrumentos de Texas.

Características del producto y rendimiento

Calificación de voltaje de drenaje de 40 V

Ultra bajo 4.3mΩ en resistencia

19a corriente de drenaje continuo a 25 ° C temperatura ambiente

Corriente de drenaje continuo de 100 A a una temperatura de caso de 100 ° C

Capacitancia de entrada máxima de 2640pf

Disipación de potencia de 1W a una temperatura ambiente de 25 ° C

Disipación de potencia de 120 W a una temperatura del caso de 100 ° C

Ventajas de productos

Excelente relación rendimiento-tamaño

Conversión y gestión de energía eficientes

Adecuado para una amplia gama de aplicaciones de energía

Parámetros técnicos clave

Voltaje de drenaje a fuente (VDSS): 40V

Voltaje de puerta a fuente (VGS): ± 20V

En resistencia (RDS (ON)): 4.3MΩ

Drene la corriente (ID): 19a (TA), 100a (TC)

Capacitancia de entrada (CISS): 2640pf

Disipación de potencia (PD): 3.1W (TA), 120W (TC)

Características de calidad y seguridad

ROHS3 Cumplante

Calificado para aplicaciones automotrices e industriales

Rendimiento estable y confiable en un amplio rango de temperatura (-55 ° C a 150 ° C)

Compatibilidad

Compatible con una variedad de circuitos de gestión de energía y control

Adecuado para su uso en la conversión de energía, el control del motor y otras aplicaciones relacionadas con la energía

Áreas de aplicación

Fuente de alimentación

Impulso del motor

Inversores

Automatización industrial

Electrónica automotriz

Ciclo de vida del producto

Este producto está actualmente en producción y fácilmente disponible.

No hay planes conocidos para la interrupción o reemplazo en este momento

Razones para elegir este producto

Excelente capacidad de manejo de potencia en un paquete compacto

Lentaje de baja resistencia a la industria para mejorar la eficiencia

Rendimiento térmico y eléctrico robusto en un amplio rango de temperatura

Confiabilidad comprobada y estabilidad a largo plazo

Compatibilidad con una amplia gama de aplicaciones electrónicas de energía

Piezas con especificaciones similares

Las tres piezas de la derecha tienen especificaciones similares a las Texas Instruments CSD18503Q5A

Atributo del producto CSD18503Q5AT CSD18501Q5A CSD18504Q5AT CSD18504Q5A
Número de pieza CSD18503Q5AT CSD18501Q5A CSD18504Q5AT CSD18504Q5A
Fabricante Texas Instruments Texas Instruments Texas Instruments Texas Instruments
Paquete - Tape & Reel (TR) Tube Tape & Reel (TR)
Paquete del dispositivo - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)
Característica de FET - - - -
Corriente - Drenaje Continuo (Id) @ 25 ° C - - - -
RDS (Max) @Id, Vgs - - - -
Serie - - - -
Capacitancia de Entrada (Ciss) (Max) @ Vds - - - -
Tipo de montaje - Surface Mount Through Hole Surface Mount
Voltaje drenaje-fuente (VDS) Las - - - -
La disipación de energía (máximo) - - - -
Carga de puerta (Qg) (máx.) @ Vgs - - - -
Voltaje de la Unidad (Max Rds On, Min Rds On) - - - -
Número de producto base - DAC34H84 MAX500 ADS62P42
VGS (th) (Max) @Id - - - -
Tecnología - - - -
Temperatura de funcionamiento - -40°C ~ 85°C 0°C ~ 70°C -40°C ~ 85°C
Vgs (Max) - - - -
Paquete / Cubierta - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
Tipo FET - - - -
