Casa Productos Productos semiconductores discretos Transistores-FETs, MOSFETs-escoja~~CSD18502KCS~~

Las imágenes son sólo de referencia, consulte las especificaciones para obtener más información sobre el producto.

~~Favorito~~

OPCIóN EXPRESA

Método de pago

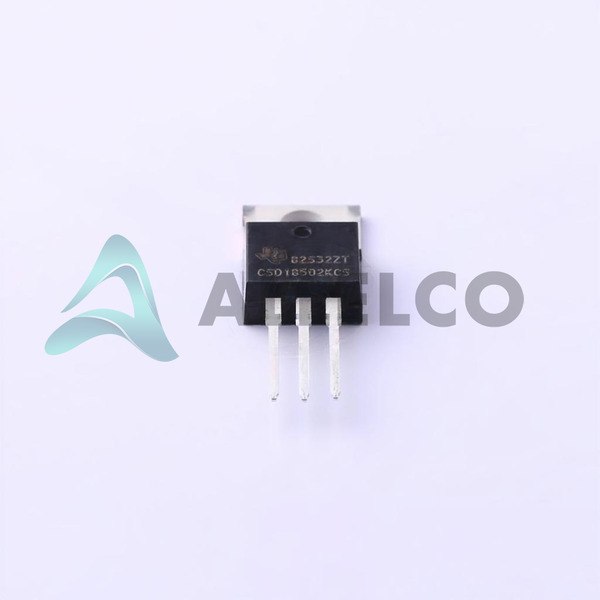

CSD18502KCS - Texas Instruments

Name: Texas Instruments CSD18502KCS
Brand: Texas Instruments
SKU: CSD18502KCS
Price: 1.781 USD
Availability: InStock
Rating: 5 (7 reviews)

Fabricante Número de pieza: CSD18502KCS

Fabricante: Texas Instruments

Allelco Número de pieza: 32D-CSD18502KCS

Garantía: 1 año de garantía Allelco - Descubre más

Descripción de piezas: MOSFET N-CH 40V 100A TO220-3

Embalaje: TO-220-3

Ficha de datos: 1.CSD18502KCS.pdf ...

Ensamblaje de PCN/origen
Site Chg 25/Jan/2016.pdf

Estado RoHS: ROHS3 Cumplante

~~Comparar~~

Nuestra certificación

Existencias disponibles: 37720

Precio unitario: $2.696
Total parcial: $0.00

¿Quieres un mejor precio?
Agregar al carro y Envíe RFQ ahora, nos pondremos en contacto con usted de inmediato.

Cantidad	Precio unitario	Precio subtotal
1+	$2.696	$2.70
10+	$2.344	$23.44
50+	$2.134	$106.70
100+	$1.923	$192.30
500+	$1.825	$912.50
1000+	$1.781	$1,781.00

Los precios anteriores no incluyen impuestos ni gastos de transporte, que se calcularán en las páginas de pedido.

OPCIóN EXPRESA

Método de pago

Nuestra certificación

Especificaciones

Especificaciones tecnológicas CSD18502KCS
Especificaciones técnicas, atributos, parámetros y partes de Texas Instruments - CSD18502KCS con especificaciones similares a Texas Instruments - CSD18502KCS

Atributo del producto	Valor del atributo
Fabricante	Texas Instruments
VGS (th) (Max) @Id	2.1V @ 250µA
Vgs (Max)	±20V
Tecnología	MOSFET (Metal Oxide)
Paquete del dispositivo	TO-220-3
Serie	NexFET™
RDS (Max) @Id, Vgs	2.9mOhm @ 100A, 10V
La disipación de energía (máximo)	259W (Tc)
Paquete / Cubierta	TO-220-3
Paquete	Tube

Atributo del producto	Valor del atributo
Temperatura de funcionamiento	-55°C ~ 175°C (TJ)
Tipo de montaje	Through Hole
Capacitancia de Entrada (Ciss) (Max) @ Vds	4680 pF @ 20 V
Carga de puerta (Qg) (máx.) @ Vgs	62 nC @ 10 V
Tipo FET	N-Channel
Característica de FET	-
Voltaje de la Unidad (Max Rds On, Min Rds On)	4.5V, 10V
Voltaje drenaje-fuente (VDS) Las	40 V
Corriente - Drenaje Continuo (Id) @ 25 ° C	100A (Tc)
Número de producto base	CSD18502

Clasificaciones ambientales y de exportación

ATRIBUTO	DESCRIPCIóN
Estado RoHS	ROHS3 Cumplante
Nivel de sensibilidad de humedad (MSL)	1 (Unlimited)
Estatus de alcance	REACH Unaffected
ECCN	EAR99

Introducción de piezas

Número de pieza del fabricante

CSD18502kcs

Fabricante

Instrumentos de Texas

Introducción

Transistor MOSFET de alto rendimiento N-canal

Características del producto y rendimiento

Capacidad de manejo de alta corriente de hasta 100 A corriente de drenaje continuo

Baja resistencia de 2.9mohm máximo

Amplio rango de voltaje de funcionamiento de hasta 40 V

Capacidad de disipación de alta potencia de 259W

Conmutación rápida y carga de puerta baja para un funcionamiento eficiente

El rango de temperatura de funcionamiento amplio de -55 ° C a 175 ° C

Ventajas de productos

Excelente rendimiento térmico y manejo de potencia

Conversión y control de potencia eficiente

Operación confiable y estable en aplicaciones exigentes

Parámetros técnicos clave

Voltaje de drenaje a fuente (VDSS): 40V

Voltaje de fuente de puerta (VGS): ± 20V

En resistencia (RDS (ON)): 2.9MOHM MAX @ 100A, 10V

Corriente de drenaje continuo (ID): 100A

Capacitancia de entrada (CISS): 4680pf max @ 20V

Disipación de potencia (TC): 259W

Características de calidad y seguridad

ROHS3 Cumplante

Paquete de 220-3 para gestión térmica confiable

Diseñado y fabricado con estándares de alta calidad

Compatibilidad

Compatible con una amplia gama de aplicaciones electrónicas de energía y control de motor

Áreas de aplicación

Suministros de alimentación de conmutación

Impulso del motor

Inversores

Convertidores de potencia

Electrónica industrial y automotriz

Ciclo de vida del producto

Este producto es un dispositivo activo y ampliamente utilizado

Los reemplazos y las actualizaciones están disponibles en Texas Instruments

Razones clave para elegir este producto

Excelente manejo y eficiencia de energía

Rendimiento líder en la industria en un paquete compacto

Operación confiable y estable en aplicaciones exigentes

Respaldado por la calidad y el soporte de Texas Instruments

Piezas con especificaciones similares

Las tres piezas de la derecha tienen especificaciones similares a las Texas Instruments CSD18502KCS

Atributo del producto
Número de pieza	CSD18504KCS	CSD18503KCS	CSD18502Q5B	CSD18503Q5AT
Fabricante	Texas Instruments	Texas Instruments	Texas Instruments	Texas Instruments
VGS (th) (Max) @Id	-	-	-	-
Tipo de montaje	-	Surface Mount	Through Hole	Surface Mount
Capacitancia de Entrada (Ciss) (Max) @ Vds	-	-	-	-
Tecnología	-	-	-	-
Característica de FET	-	-	-	-
Temperatura de funcionamiento	-	-40°C ~ 85°C	0°C ~ 70°C	-40°C ~ 85°C
Vgs (Max)	-	-	-	-
Tipo FET	-	-	-	-
Corriente - Drenaje Continuo (Id) @ 25 ° C	-	-	-	-
Carga de puerta (Qg) (máx.) @ Vgs	-	-	-	-
Voltaje drenaje-fuente (VDS) Las	-	-	-	-
RDS (Max) @Id, Vgs	-	-	-	-
Serie	-	-	-	-
Número de producto base	-	DAC34H84	MAX500	ADS62P42
Paquete del dispositivo	-	196-NFBGA (12x12)	16-PDIP	64-VQFN (9x9)
Paquete	-	Tape & Reel (TR)	Tube	Tape & Reel (TR)
La disipación de energía (máximo)	-	-	-	-
Voltaje de la Unidad (Max Rds On, Min Rds On)	-	-	-	-
Paquete / Cubierta	-	196-LFBGA	16-DIP (0.300', 7.62mm)	64-VFQFN Exposed Pad

CSD18502KCS Hoja de datos PDF

Descargue las hojas de datos PDF CSD18502KCS y la documentación Texas Instruments para CSD18502KCS - Texas Instruments.

Ensamblaje de PCN/origen: Site Chg 25/Jan/2016.pdf
