CasaProductosProductos semiconductores discretosTransistores-FETs, MOSFETs-escojaCSD18509Q5B

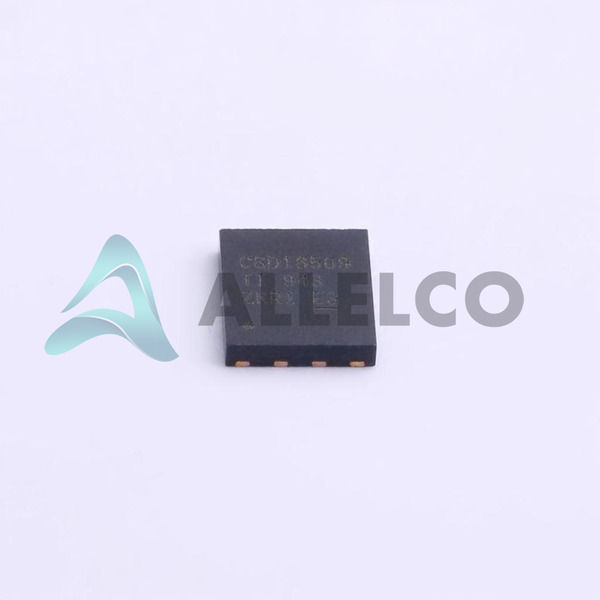

CSD18509Q5B Image
CSD18509Q5B Image - 1
Las imágenes son sólo de referencia, consulte las especificaciones para obtener más información sobre el producto.
Compartir
 Favorito
OPCIóN EXPRESA
Método de pago

CSD18509Q5B - Texas Instruments

Fabricante Número de pieza
CSD18509Q5B
Fabricante
Texas Instruments
Allelco Número de pieza
32D-CSD18509Q5B
Garantía
1 año de garantía Allelco - Descubre más
Descripción de piezas
MOSFET N-CH 40V 100A 8VSON
Embalaje
8-VSON-CLIP (5x6)
Ficha de datos
-
Estado RoHS
ROHS3 Cumplante
Comparar
Nuestra certificación
Existencias disponibles: 39039
  • Precio unitario: $0.929
  • Total parcial: $0.00

¿Quieres un mejor precio?
Agregar al carro y Envíe RFQ ahora, nos pondremos en contacto con usted de inmediato.

Cantidad Precio unitario Precio subtotal
1+ $0.929 $0.93
10+ $0.848 $8.48
30+ $0.798 $23.94
100+ $0.746 $74.60
500+ $0.61 $305.00
1000+ $0.60 $600.00
Los precios anteriores no incluyen impuestos ni gastos de transporte, que se calcularán en las páginas de pedido.
OPCIóN EXPRESA
Método de pago
Nuestra certificación

Especificaciones

Especificaciones tecnológicas CSD18509Q5B
Especificaciones técnicas, atributos, parámetros y partes de Texas Instruments - CSD18509Q5B con especificaciones similares a Texas Instruments - CSD18509Q5B

Atributo del producto Valor del atributo
Fabricante Texas Instruments
VGS (th) (Max) @Id 2.2V @ 250µA
Vgs (Max) ±20V
Tecnología MOSFET (Metal Oxide)
Paquete del dispositivo 8-VSON-CLIP (5x6)
Serie NexFET™
RDS (Max) @Id, Vgs 1.2mOhm @ 32A, 10V
La disipación de energía (máximo) 3.1W (Ta), 195W (Tc)
Paquete / Cubierta 8-PowerTDFN
Paquete Tape & Reel (TR)
Atributo del producto Valor del atributo
Temperatura de funcionamiento -55°C ~ 150°C (TJ)
Tipo de montaje Surface Mount
Capacitancia de Entrada (Ciss) (Max) @ Vds 13900 pF @ 20 V
Carga de puerta (Qg) (máx.) @ Vgs 195 nC @ 10 V
Tipo FET N-Channel
Característica de FET -
Voltaje de la Unidad (Max Rds On, Min Rds On) 4.5V, 10V
Voltaje drenaje-fuente (VDS) Las 40 V
Corriente - Drenaje Continuo (Id) @ 25 ° C 100A (Ta)
Número de producto base CSD18509

Clasificaciones ambientales y de exportación

ATRIBUTO DESCRIPCIóN
Estado RoHS ROHS3 Cumplante
Nivel de sensibilidad de humedad (MSL) 1 (Unlimited)
Estatus de alcance REACH Unaffected
ECCN EAR99

Introducción de piezas

Número de pieza del fabricante

CSD18509Q5B

Fabricante

Instrumentos de Texas

Introducción

El CSD18509Q5B es un transistor MOSFET de N-Channel de alto rendimiento diseñado para aplicaciones de conversión de potencia y control de motor.

Características del producto y rendimiento

Voltaje de 40 V de drenaje a fuente

2mΩ máxima de resistencia en el voltaje de fuente de puerta de 32a y 10 V

Corriente de drenaje continuo de 100 A a 25 ° C

Capacitancia de entrada baja de 13900pf a 20V

Rango de temperatura de funcionamiento amplio de -55 ° C a 150 ° C

Ventajas de productos

Excelente eficiencia y densidad de potencia

Alta capacidad de corriente

Baja resistencia a las bajas pérdidas de conducción

Paquete Compact 8-Vson-Clip (5x6)

Parámetros técnicos clave

Voltaje de drenaje a fuente (VDSS): 40V

Voltaje de puerta a fuente (VGS): ± 20V

En resistencia (RDS (ON)): 1.2MΩ @ 32a, 10V

Corriente de drenaje continuo (ID): 100A a 25 ° C

Capacitancia de entrada (CISS): 13900pf @ 20V

Disipación de potencia: 3.1W (TA), 195W (TC)

Características de calidad y seguridad

ROHS3 Cumplante

AEC-Q101 calificado para aplicaciones automotrices

Compatibilidad

El CSD18509Q5B es compatible con una amplia gama de aplicaciones de control electrónica de potencia y control del motor.

Áreas de aplicación

Conversión de potencia

Control del motor

Inversores

Suministros de alimentación de conmutación

Vehículos eléctricos

Automatización industrial

Ciclo de vida del producto

El CSD18509Q5B es un producto activo y no está cerca de la interrupción.Texas Instruments ofrece opciones de reemplazo y actualización según sea necesario.

Razones clave para elegir este producto

Alta capacidad de corriente y baja resistencia a la conversión de energía eficiente

Paquete compacto y capacitancia de baja entrada para diseños de alta densidad

Amplio rango de temperatura de funcionamiento para su uso en entornos desafiantes

Cumplimiento de ROHS3 y calificación AEC-Q101 para aplicaciones automotrices e industriales

Disponibilidad de opciones de reemplazo y actualización de un fabricante de confianza

Piezas con especificaciones similares

Las tres piezas de la derecha tienen especificaciones similares a las Texas Instruments CSD18509Q5B

Atributo del producto CSD18509Q5BT CSD18510Q5B CSD18504Q5A CSD18503Q5AT
Número de pieza CSD18509Q5BT CSD18510Q5B CSD18504Q5A CSD18503Q5AT
Fabricante Texas Instruments Texas Instruments Texas Instruments Texas Instruments
Voltaje de la Unidad (Max Rds On, Min Rds On) - - - -
Vgs (Max) - - - -
Paquete / Cubierta - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
Temperatura de funcionamiento - -40°C ~ 85°C 0°C ~ 70°C -40°C ~ 85°C
Número de producto base - DAC34H84 MAX500 ADS62P42
Tipo de montaje - Surface Mount Through Hole Surface Mount
Capacitancia de Entrada (Ciss) (Max) @ Vds - - - -
Tipo FET - - - -
La disipación de energía (máximo) - - - -
VGS (th) (Max) @Id - - - -
Voltaje drenaje-fuente (VDS) Las - - - -
Paquete del dispositivo - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)
Serie - - - -
RDS (Max) @Id, Vgs - - - -
Paquete - Tape & Reel (TR) Tube Tape & Reel (TR)
Carga de puerta (Qg) (máx.) @ Vgs - - - -
Característica de FET - - - -
Corriente - Drenaje Continuo (Id) @ 25 ° C - - - -
Tecnología - - - -
