CasaProductosProductos semiconductores discretosTransistores-FETs, MOSFETs-escojaCSD17581Q3A

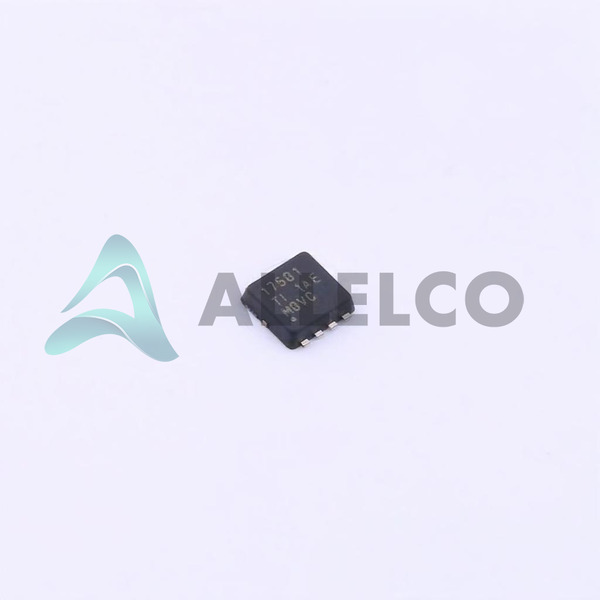

CSD17581Q3A Image
CSD17581Q3A Image - 1CSD17581Q3A Image - 2CSD17581Q3A Image - 3
Las imágenes son sólo de referencia, consulte las especificaciones para obtener más información sobre el producto.
Compartir
 Favorito
OPCIóN EXPRESA
Método de pago

CSD17581Q3A - Texas Instruments

Fabricante Número de pieza
CSD17581Q3A
Fabricante
Texas Instruments
Allelco Número de pieza
32D-CSD17581Q3A
Garantía
1 año de garantía Allelco - Descubre más
Descripción de piezas
MOSFET N-CH 30V 21A 8VSON
Embalaje
8-VSONP (3x3.3)
Ficha de datos
-
Estado RoHS
ROHS3 Cumplante
Comparar
Nuestra certificación
Existencias disponibles: 133630
  • Precio unitario: $0.366
  • Total parcial: $0.00

¿Quieres un mejor precio?
Agregar al carro y Envíe RFQ ahora, nos pondremos en contacto con usted de inmediato.

Cantidad Precio unitario Precio subtotal
1+ $0.366 $0.37
10+ $0.30 $3.00
30+ $0.273 $8.19
100+ $0.238 $23.80
500+ $0.217 $108.50
1000+ $0.207 $207.00
Los precios anteriores no incluyen impuestos ni gastos de transporte, que se calcularán en las páginas de pedido.
OPCIóN EXPRESA
Método de pago
Nuestra certificación

Especificaciones

Especificaciones tecnológicas CSD17581Q3A
Especificaciones técnicas, atributos, parámetros y partes de Texas Instruments - CSD17581Q3A con especificaciones similares a Texas Instruments - CSD17581Q3A

Atributo del producto Valor del atributo
Fabricante Texas Instruments
VGS (th) (Max) @Id 1.7V @ 250µA
Vgs (Max) ±20V
Tecnología MOSFET (Metal Oxide)
Paquete del dispositivo 8-VSONP (3x3.3)
Serie NexFET™
RDS (Max) @Id, Vgs 3.8mOhm @ 16A, 10V
La disipación de energía (máximo) 2.8W (Ta), 63W (Tc)
Paquete / Cubierta 8-PowerVDFN
Paquete Tape & Reel (TR)
Atributo del producto Valor del atributo
Temperatura de funcionamiento -55°C ~ 150°C (TJ)
Tipo de montaje Surface Mount
Capacitancia de Entrada (Ciss) (Max) @ Vds 3640 pF @ 15 V
Carga de puerta (Qg) (máx.) @ Vgs 54 nC @ 10 V
Tipo FET N-Channel
Característica de FET -
Voltaje de la Unidad (Max Rds On, Min Rds On) 4.5V, 10V
Voltaje drenaje-fuente (VDS) Las 30 V
Corriente - Drenaje Continuo (Id) @ 25 ° C 21A (Ta)
Número de producto base CSD17581

Clasificaciones ambientales y de exportación

ATRIBUTO DESCRIPCIóN
Estado RoHS ROHS3 Cumplante
Nivel de sensibilidad de humedad (MSL) 1 (Unlimited)
Estatus de alcance REACH Unaffected
ECCN EAR99

Introducción de piezas

Número de pieza del fabricante

CSD17581Q3A

Fabricante

Instrumentos de Texas

Introducción

El CSD17581Q3A es un solo MOSFET de potencia de canal de N en un paquete compacto de 8 VSONP (3x3.3), parte de la serie NEXFET de Texas Instruments.

Características del producto y rendimiento

Voltaje de drenaje a fuente de 30 V (VDSS)

8mΩ máxima de resistencia (RDS (ON)) a 16A, 10V

21A Corriente de drenaje continuo (ID) a 25 ° C

Capacitancia de entrada máxima (CISS) de 3640pf a 15 V

Disipación de potencia de 8W a 25 ° C (TA), 63W a temperatura del caso (TC)

Rango de temperatura de funcionamiento de -55 ° C a 150 ° C

Ventajas de productos

Paquete compacto, de 8 vsonp (3x3.3) que ahorra espacio (3x3.3)

Baja resistencia a alta eficiencia

Alta capacidad de corriente

Amplio rango de temperatura para diversas aplicaciones

Parámetros técnicos clave

Voltaje de drenaje a fuente (VDSS): 30V

Voltaje de puerta a fuente (VGS) Max: ± 20V

Voltaje umbral (VGS (TH)) Máx: 1.7V a 250a

Voltaje de accionamiento (VGS) para Max RDS (ON) y Min RDS (ON): 4.5V, 10V

CARGA DE GATE (QG) Máx: 54 nc a 10V

Características de calidad y seguridad

ROHS3 Cumplante

AEC-Q101 calificado para aplicaciones automotrices

Compatibilidad

Se puede utilizar en una variedad de aplicaciones de control de energía y control

Áreas de aplicación

Fuente de alimentación

Impulso del motor

Electrónica automotriz

Controles industriales

Ciclo de vida del producto

Actualmente un producto activo

No se conocen planes de interrupción

Los reemplazos o actualizaciones pueden estar disponibles en el futuro

Razones clave para elegir este producto

Excelente relación rendimiento-tamaño con baja resistencia en un paquete compacto

Alta capacidad de corriente para conversión de potencia eficiente y control del motor

Amplio rango de temperatura de funcionamiento para su uso en entornos hostiles

Características de diseño y calidad robustos para operaciones confiables
