Los conceptos básicos de LVTTL: niveles lógicos y especificaciones

Los estándares de voltaje juegan un papel serio en la electrónica moderna, asegurando una comunicación perfecta, confiabilidad y eficiencia energética entre dispositivos y sistemas.Estos estándares, que van desde la TTL inicial (lógica de transistor-transistor) hasta opciones avanzadas como LVCMOS (CMOS de bajo voltaje) y variantes de alta velocidad como LVD (señalización diferencial de bajo voltaje), atienden a diversas necesidades de alta techa.A medida que la electrónica evoluciona hacia la miniaturización y la sostenibilidad, la comprensión e implementación de estos estándares es básica para optimizar el rendimiento y fomentar la innovación en el diseño electrónico.Este artículo explora las distinciones de los estándares de voltaje, sus aplicaciones y las mejores prácticas para lograr sistemas eficientes y confiables.

Catalogar

Descripción general estándar de voltaje

Los estándares de voltaje influyen significativamente en el diseño y el rendimiento de los sistemas electrónicos, facilitando la compatibilidad y mejorando la confiabilidad entre varios dispositivos.Estos estándares abarcan una variedad diversa de especificaciones que satisfacen diferentes necesidades técnicas, incluidas TTL (Transistor-Transistor Logic), CMOS (CMOS complementario de óxido metálico), LVTTL (TTL de bajo voltaje) y LVCMOS (CMOS de bajo voltaje).Cada estándar se adapta a aplicaciones específicas, lo que refleja la evolución continua de la tecnología y la creciente demanda de eficiencia.

Normas de voltaje comunes

TTL, una de las familias lógicas pioneras, opera a un voltaje nominal de 5V, estableciendo una base sólida para los circuitos digitales.A medida que el panorama de la electrónica cambió hacia la miniaturización y la eficiencia energética, surgió la tecnología CMOS, funcionando a voltajes más bajos al tiempo que ofrece mayores capacidades de integración.La progresión a LVTTL y LVCMOS no solo redujo el consumo de energía, sino que también atendió la creciente preferencia por dispositivos portátiles y operados por batería.Esta transición destaca un movimiento notable hacia la conservación de la energía en el diseño electrónico, alineándose con las aspiraciones de sostenibilidad e innovación.

Normas de voltaje de alta velocidad

Además de los estándares convencionales, los estándares de voltaje de alta velocidad, como los LVD (señalización diferencial de bajo voltaje), GTL (lógica de transceptor de armas) y RML (lógica del modo actual) se han vuelto cada vez más relevantes en aplicaciones de alto rendimiento.Estos estándares facilitan la transmisión rápida de datos al tiempo que minimiza la interferencia electromagnética, que está activa en los sistemas de comunicación contemporáneos.Por ejemplo, la implementación de la señalización diferencial ha demostrado ser una estrategia valiosa para mejorar la integridad de la señal, especialmente en entornos caracterizados por un ruido sustancial.Este avance enfatiza la implacable búsqueda de la excelencia en la comunicación electrónica, impulsada por el deseo de velocidad y claridad.

Umbrales de nivel estándar

La lógica de transistor transistor (TTL) funciona a un voltaje estándar de 5V, exhibiendo una salida alta (VOH) de 2.4V, una salida baja (vol) de 0.5V, una entrada alta (vih) de 2 V y una entrada baja ((Vil) de 0.8V.Este considerable rango de voltaje, que abarca de 2.4V a 5V, da como resultado márgenes de ruido limitados, lo que puede conducir a un mayor consumo de energía y disminuir las velocidades operativas.Tales desafíos han provocado el desarrollo de TTL de bajo voltaje (LVTTL), que aborda efectivamente muchos de estos problemas.

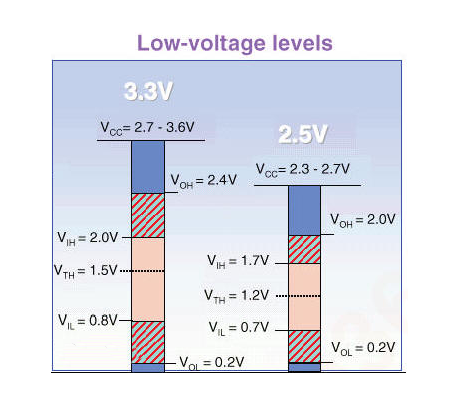

LVTTL está diseñado para funcionar a niveles de voltaje más bajos, específicamente 3.3V, 2.5V e incluso variaciones más bajas.Por ejemplo, el 3.3V LVTTL funciona con un VCC de 3.3V, manteniendo un VOH de 2.4V, un vol de 0.4V, un VIH de 2V y un VIL de 0.8V.En contraste, el LVTTL de 2.5V presenta un VCC de 2.5V, con VOH a 2.0V, vol a 0.2V, VIH a 1.7V y VIL a 0.7V.Estos avances en los estándares de voltaje no solo mejoran el rendimiento sino que también contribuyen a la eficiencia general de los sistemas electrónicos.

La transición a niveles de voltaje más bajos en LVTTL tiene especial importancia en aplicaciones de alta velocidad, donde se requiere consumo de energía y gestión térmica.Los niveles de voltaje reducidos ayudan a minimizar la generación de calor, lo que puede afectar negativamente la confiabilidad del circuito y la longevidad.En consecuencia, la adopción de LVTTL se está generalizando cada vez más en los diseños digitales contemporáneos, donde la eficiencia energética y el rendimiento son altamente valorados.

Consideraciones de uso

Los niveles de TTL (lógica de transistor-transistor) a menudo experimentan un sobreimpulso notable, un comportamiento que puede exponer la confiabilidad de los circuitos digitales.Para abordar esta preocupación, es beneficioso incorporar una resistencia de 22 ohmios o 33 ohmios en la salida.Esta estrategia no solo mitiga el sobreimpulso, sino que también fomenta una transición de señal más estable, lo que juega un papel dinámico en las aplicaciones de alta velocidad.

Al examinar el comportamiento de los pines de entrada TTL, se usa para reconocer que no se agotan en un estado alto cuando se dejan flotando.Este comportamiento puede activar inadvertidamente el circuito.Para evitar esto, es recomendable emplear una resistencia desplegable valorada en menos de 1k ohmios.Esta resistencia asegura que el pin de entrada se retire constantemente, minimizando así el comportamiento errático y reforzando la confiabilidad del sistema.

Además, comprender las restricciones de las salidas TTL con respecto a las entradas CMO (óxido de metal-semiconductor complementario) es dinámica.Las salidas TTL no pueden impulsar directamente las entradas CMOS debido a las discrepancias en los niveles de voltaje y las capacidades de corriente.Esta incompatibilidad puede provocar un rendimiento subóptimo o daños potenciales a los componentes.Por lo tanto, emplear una palanca de cambios o amortiguador de nivel puede cerrar efectivamente esta brecha, asegurando la compatibilidad entre las dos tecnologías.

Niveles lógicas de CMOS

La tecnología complementaria de semiconductores de óxido de metal (CMOS), que integra perfectamente los transistores PMO y NMOS, se ha establecido como una piedra angular en el mundo de la electrónica moderna.Operando principalmente a un voltaje estándar de 5V, los dispositivos CMOS presentan umbrales de voltaje específicos que definen su panorama operativo.El alto voltaje de salida (VOH) típicamente se registra a 4.45 V o más, mientras que el bajo voltaje de salida (vol) de salida está diseñado para permanecer por debajo de 0.5V.Los umbrales de voltaje de entrada son igualmente precisos, con el alto voltaje de entrada (VIH) establecido en un mínimo de 3.5V y el bajo voltaje de entrada (VIL) no excede 1.5V.

La progresión de la tecnología CMOS ha marcado el comienzo de la era del CMOS de bajo voltaje (LVCMOS), que se ha vuelto cada vez más relevante en las aplicaciones de baja potencia actual.Por ejemplo, 3.3V LVCMOS funciona a un voltaje de suministro (VCC) de 3.3V, con los siguientes umbrales:

• Voh como mínimo de 3.2V

• Vol con un límite de 0.1V

• VIH establecido en no menos de 2.0V

• Vil no exceder 0.7V

Esta compatibilidad fomenta la interfaz sin costura con sistemas de 33V LVTTL (lógica de transistor-transistor de bajo voltaje), que es útil en entornos de voltaje mixto donde los dispositivos con diferentes niveles de voltaje deben comunicarse de manera efectiva.Además, la variante LVCMOS de 2.5V, que funciona a un VCC de 2.5V, ejemplifica aún más la tendencia hacia voltajes de funcionamiento más bajos.Sus especificaciones son las siguientes:

• Voh como mínimo de 2 V

• Vol con límite a 0.1V

• VIH requería ser al menos 1.7V

• VIL no debe superar 0.7V

Estas especificaciones enfatizan el enfoque creciente en la eficiencia energética y la gestión térmica en el diseño electrónico, destacando la importancia de minimizar el consumo de energía.Analizar estos niveles de voltaje está activo para usted.Por ejemplo, al elaborar un circuito que se interactúa con dispositivos LVCMOS de 3.3V y 5V CMOS, se debe prestar atención meticulosa a los umbrales de voltaje.Esta cuidadosa consideración no es simplemente un requisito técnico;Sirve para evitar problemas de integridad de la señal, en última instancia, garantizar la funcionalidad y mejorar la longevidad y la confiabilidad de todo el sistema.
