AT24C256 EEPROM: alternativas, pinout y características

Esta guía explora el EEPROM AT24C256, un chip de memoria versátil y eficiente con 32k bytes de almacenamiento.Perfecto para una amplia gama de usos, desde la configuración de almacenamiento hasta el manejo de datos complejos, el AT24C256C ofrece características como cadena de margarita, bajo consumo de energía e integración fácil utilizando el protocolo I2C.Esta guía lo ayudará a desbloquear todo el potencial del AT24C256C para diseños innovadores y eficientes en energía.

Catalogar

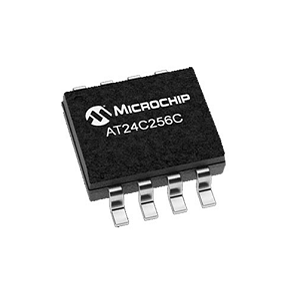

¿Qué es el AT24C256C?

El AT24C256C El chip de memoria EEPROM diseñado para la electrónica moderna, que funciona dentro de un amplio rango de voltaje de 1.7V a 5.5V, lo que lo hace compatible con sistemas de 3.3V y 5V.Con una capacidad de almacenamiento de 32k bytes, admite varias aplicaciones como configuraciones de configuración y pequeños conjuntos de datos.Las características notables incluyen la cadena de margarita hasta ocho IC para expandir la memoria y una interfaz I2C de 2 hilos para la integración simplificada del microcontrolador, reduciendo la complejidad del diseño y la mejora de la confiabilidad del sistema.Su bajo consumo de energía (corriente de lectura de 40 µA) lo hace ideal para dispositivos con batería.Disponible solo en los paquetes de montaje en superficie, atiende a diseños avanzados, aunque alternativas como el 24LC512 repleto de inmersión.El AT24C256C ofrece un equilibrio de almacenamiento, eficiencia y flexibilidad para diseños electrónicos innovadores.

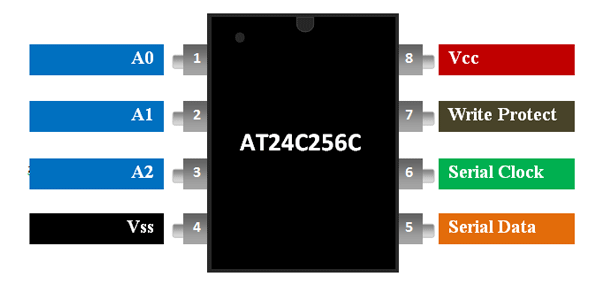

Configuración de PIN AT24C256C

Número de alfiler	Nombre	Descripción
1, 2, 3	A0, A1, A2	Pins de selección de chips con configuración de usuarios, útiles durante la cascada
4	VSS (tierra)	Conectado al suelo del circuito
5	Datos en serie (SDA)	Pin de datos en serie para comunicación I2C
6	Reloj en serie (SCL)	Pin de reloj en serie para comunicación I2C
7	Protección de escritura	Si está conectado a VSS, la escritura está habilitada;Si está conectado a VCC, la escritura está deshabilitada.
8	VCC	Conectarse al ferrocarril de suministro

Especificaciones del AT24C256

Especificación	Descripción
Tipo	EEPROM IC de 256 kbits
Voltaje de funcionamiento	1.7V a 5.5V
Interfaz	Interfaz serie de 2 hilos (IIC)
Memoria de almacenamiento	32k byte (256 kbit)
Búfer de escritura de página	128 byte
Leer corriente	40 µA
Escribir el tiempo del ciclo	5 ms
Compatibilidad de reloj	400kHz a 1MHz
Ciclos de lectura/escritura	10,00,000
Paquetes disponibles	VFBGA, UDFN y TSOP de 8 pines

Equivalente para AT24C256

• 24LC512

Eeprom alternativo

• 24C04

• 24LC1026

• 25lc040

• 24C32

Utilizando el AT24C256 EEPROM IC

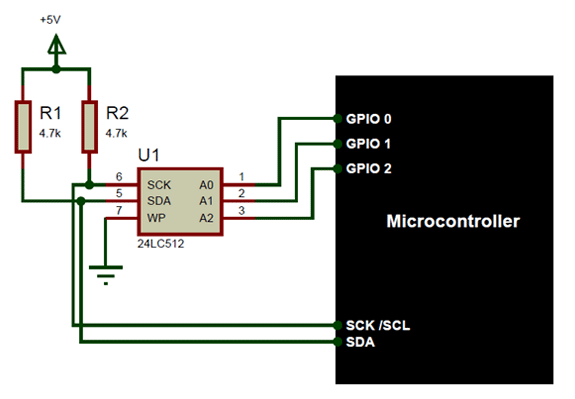

El EEPROM IC AT24C256 emplea el protocolo I2C, un estándar de comunicación ampliamente utilizado en sistemas integrados debido a su simplicidad y eficiencia.Para integrar el IC con un microcontrolador, se deben garantizar los niveles de potencia adecuados de 3.3V o 5V, dependiendo de los requisitos del sistema.Las conexiones importantes incluyen las líneas SCL (reloj, pin 6) y SDA (datos, pin 5), que se vinculan a los pasadores GPIO correspondientes del microcontrolador, como se muestra en la figura a continuación.Las resistencias de pull-up, típicamente 4.7kΩ, se agregan a estas líneas para mantener un estado alto durante los períodos de inactividad, asegurando una operación confiable de I2C.

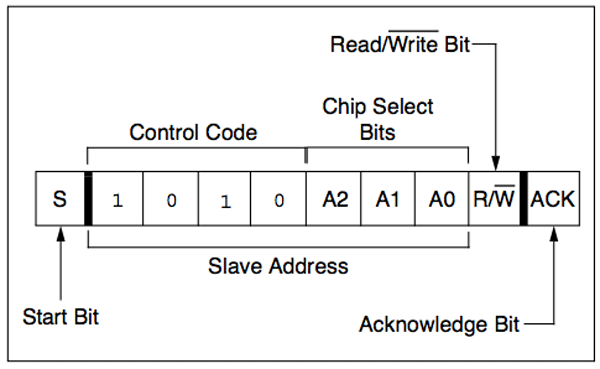

Para el direccionamiento, el IC utiliza pines de selección de chip configurables (A0, A1 y A2), lo que permite múltiples dispositivos en el mismo bus.Cuando solo se usa un dispositivo, conectar a tierra estos pines simplifica el diseño.El pin de proteger (WP) de escritura, cuando se establece alto, bloquea el dispositivo en modo de solo lectura, salvaguardando la integridad de los datos, especialmente en aplicaciones sensibles a la seguridad.La transferencia de datos puede ocurrir byte por byte o en páginas de hasta 128 bytes, mejorando la velocidad en aplicaciones que requieren registro de datos eficiente o almacenamiento a granel.La comunicación implica marcos de datos estructurados, como se muestra en la figura a continuación, que incluye un bit de inicio, dirección esclava (con un código de control fijo y bits de selección de chips), un bit de lectura/escritura y un bit de reconocimiento.Por ejemplo, la configuración de A0, A1 y A2 a Low Configura la dirección del dispositivo como 0x50.

El AT24C256 se destaca por su versatilidad, eficiencia y confiabilidad en diversas aplicaciones, desde almacenamiento de datos simple hasta sistemas integrados avanzados.

Aplicaciones del AT24C256

Registro de datos: Retiene datos sin energía.Ideal para sensores, estaciones meteorológicas y monitoreo industrial.

Dispositivos de audio: Configuración de almacenamiento, preferencias y muestras de audio.Permite una reproducción suave y mejores experiencias.

Almacenamiento remoto: Almacenamiento confiable para dispositivos IoT en entornos aislados de baja potencia.Asegura la integridad de datos a largo plazo.

Análisis de datos: Guarda resultados de configuración y análisis.Mejora el análisis de tendencias y la toma de decisiones.

Limitaciones de flash de microcontrolador: Agrega almacenamiento adicional a los sistemas con memoria limitada.Expande la funcionalidad y la flexibilidad de diseño.

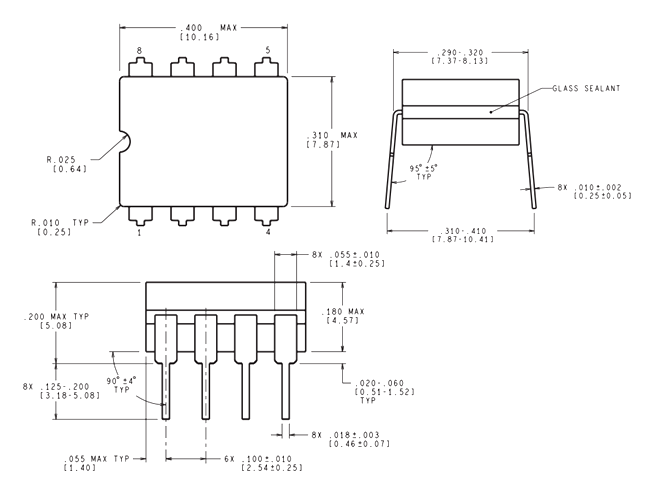

AT24C256 Modelo 2D y dimensión
