Número de pieza del fabricante

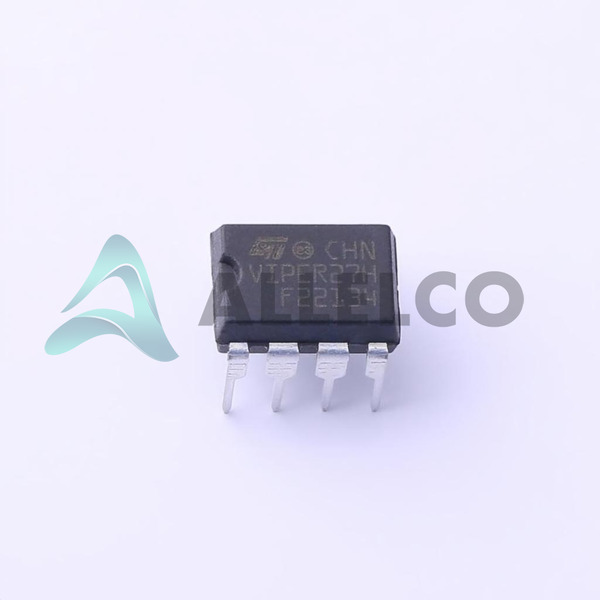

Viper27hn
Fabricante
stmicroelectronics
Introducción
El VIPER27HN es un circuito integrado de administración de energía de interruptor fuera de línea altamente eficiente de la serie Viper ™ Plus, diseñada para la conversión robusta de CA a CC.
Características del producto y rendimiento
MOSFET de alto voltaje integrado
Capacidad de manejo de potencia mejorada con una sección de potencia rugada de avalancha de 800V
Topología del convertidor de flyback
Características incorporadas para la confiabilidad del sistema, incluidos el modo de arranque suave y de ráfaga para el ruido de conmutación reducido
Ofrece una solución para un diseño compacto de PCB debido a componentes externos minimizados
Alta eficiencia a través de la frecuencia operativa optimizada a 115 kHz
Ventajas de productos
Costo reducido del sistema integrando múltiples protecciones
Facilita un menor consumo de energía en espera
Alta confiabilidad y una vida útil más larga en diferentes condiciones de funcionamiento
Parámetros técnicos clave
Aislamiento de salida: aislado
Interruptor interno (s): sí
Voltaje de desglose: 800V
Voltaje de inicio: 14V
Voltaje de suministro: 8.5V a 23.5V
Ciclo de trabajo: 80%
Cambio de frecuencia: 115 kHz
Potencia de salida: 20 vatios
Protecciones: corriente limitante, sobre temperatura, sobre voltaje
Características de calidad y seguridad
La sobretensión, la sobretemperatura y las protecciones limitantes de corriente mejoran la seguridad operativa.
El manejo térmico robusto admite temperaturas operativas de -40 ° C a 150 ° C.
Compatibilidad
Compatible con una variedad de voltajes de entrada (8.5V ~ 23.5V) facilitando el uso en múltiples países y aplicaciones.
Áreas de aplicación
Adecuado para adaptadores, alimentación y convertidores de energía necesarios en industrial, electrónica de consumo y telecomunicaciones.
Ciclo de vida del producto
Actualmente clasificado como un producto activo.
Las actualizaciones o discontinuaciones futuras irán acompañadas de opciones de reemplazo o actualización.
Varias razones clave para elegir este producto
La integración integral reduce la necesidad de componentes externos adicionales, minimizando los costos generales del sistema.
Rendimiento duradero y confiable en una variedad de condiciones climáticas y fluctuaciones de potencia.
La conversión de energía eficiente reduce los costos de energía y cumple con los estándares de cumplimiento de energía en múltiples regiones.
Una amplia gama de características de seguridad incorporadas garantiza la protección contra las fallas eléctricas comunes, mejorando la confiabilidad operativa del producto y la seguridad del usuario.
