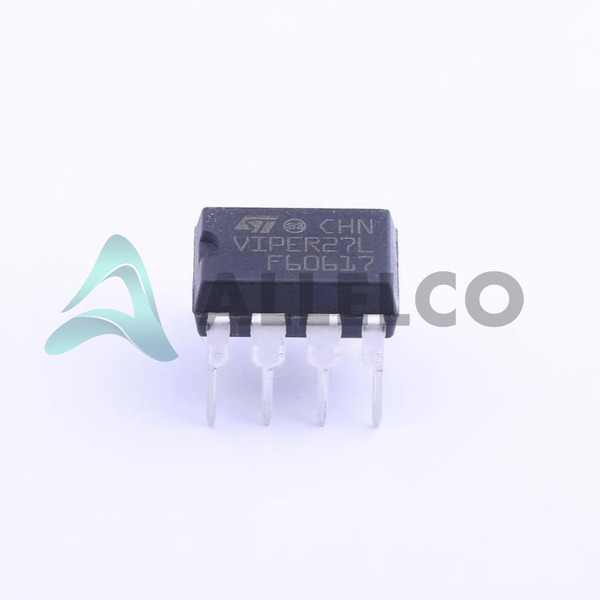

Número de pieza del fabricante
Viper27ln
Fabricante
Stmicroelectronics
Introducción
Convertidor integrado de alto voltaje para gestión de energía
Características del producto y rendimiento
Salida aislada
MOSFET integrado de 800V de avalancha
Topología de volante
Frecuencia de conmutación de 60 kHz
Potencia de 20W
Voltaje de inicio de 14V
El voltaje de suministro varía de 8.5V a 23.5V
Ciclo de trabajo hasta el 80%
Ventajas de productos
El diseño integrado reduce el recuento de componentes externos
Voltaje de desglose alto adecuado para aplicaciones robustas
La operación de eficiencia energética a 60 kHz ayuda a reducir la pérdida de energía
Parámetros técnicos clave
Voltaje de desglose de 800 V
Voltaje de inicio de 14V
Rango de voltaje de suministro de 5V a 23.5V
Ciclo de trabajo del 80%
Frecuencia de conmutación de 60 kHz
Poder de salida de 20W
Protección de fallas con la limitación de corriente, la temperatura excesiva y el voltaje excesivo
Características de calidad y seguridad
Protección de la temperatura sobre
Limitar actual para la protección de fallas
Protección de sobre voltaje
Alto rendimiento térmico y confiabilidad
Compatibilidad
VIPER27LN es versátil para varias aplicaciones AC/DC
Áreas de aplicación
Adaptadores de potencia
Suministros de reserva
Suministros auxiliares
Ciclo de vida del producto
Estado del producto activo
No cerca de la interrupción
Disponibilidad de reemplazos o actualizaciones
Varias razones clave para elegir este producto
Alta integración para diseños de fuente de alimentación compactos
Eficiencia energética y confiabilidad mejoradas
El rango de temperatura de funcionamiento amplio de -40 ° C a 150 ° C
Adecuado para una variedad de aplicaciones y fácil adaptabilidad
A través del montaje de agujeros permite la compatibilidad de diseño de PCB segura y tradicional
Parte de la serie Viper ™ Plus conocida por la robustez y el rendimiento
