Número de pieza del fabricante

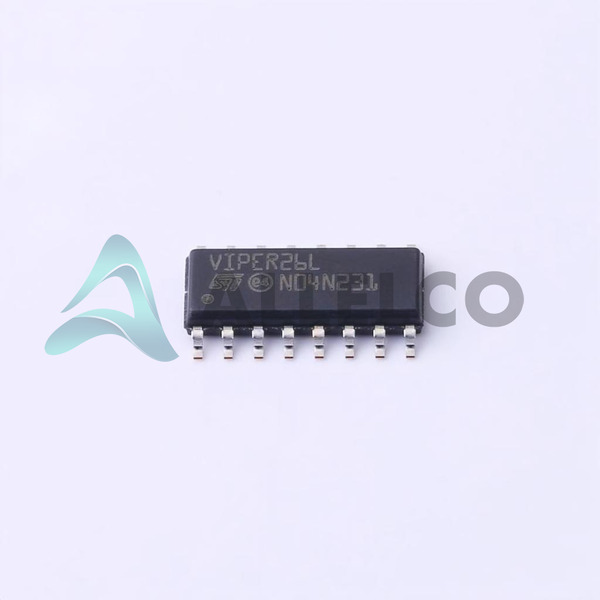

Viper26ld
Fabricante
stmicroelectronics
Introducción
El VIPER26LD de STMicroelectronics es parte de la serie Viper ™ Plus, especializada en ICS de administración de energía, específicamente dirigido a los convertidores AC DC y los interruptores fuera de línea.Viene en un embalaje de tubo diseñado principalmente para su uso en alimentos compactos de alta eficiencia.
Características del producto y rendimiento
Integrado con un MOSFET de potencia de alto voltaje con voltaje de descomposición de 800 V.
Capaz de operar en topología de retroceso aislada o no aislada.
Cuenta con voltaje de inicio de 13V y un rango de voltaje de suministro operativo de 11.5V a 23.5V.
Diseñado con un ciclo de trabajo del 70% y frecuencia de conmutación establecida a 60 kHz.
Proporciona una capacidad de salida de energía de hasta 20W.
Incorpora características de protección que incluyen limitación actual y apagado sobre temperatura.
Características de control versátiles para una flexibilidad operativa mejorada.
Ventajas de productos
El alto voltaje de desglose permite una operación confiable en condiciones de voltaje de entrada alta.
El soporte de topología de flyback permite una aplicación flexible en sistemas aislados y no aislados.
Las características de protección integrada mejoran la seguridad, la confiabilidad y la longevidad del dispositivo.
Su paquete compacto de 16-Soic permite una fácil integración en diseños con restricciones espaciales.
Parámetros técnicos clave
Desglose de voltaje: 800V
Topología: Flyback
Inicio de voltaje: 13V
Suministro de voltaje (VCC/VDD): 11.5V ~ 23.5V
Ciclo de trabajo: 70%
Cambio de frecuencia: 60 kHz
Power (Watts): 20W
Temperatura de funcionamiento: -40 ° C ~ 150 ° C (TJ)
Características de calidad y seguridad
La corriente de corriente incrustada y la protección de la sobretemperatura se protegen contra daños potenciales por sobrecargas y condiciones de temperatura excesiva.
Compatibilidad
Diseñado para ser compatible con una amplia gama de aplicaciones de fuente de alimentación de CA/CC, debido a sus requisitos de voltaje flexible y un ciclo de trabajo ajustable.
Áreas de aplicación
Alimentación de modo conmutado (SMPS)
Conductores LED
Sistemas de suministro de energía en espera
Suministros auxiliares para los electrodomésticos industriales, de consumo y electrodomésticos
Ciclo de vida del producto
Estado: Activo
No se acerca a la interrupción, asegurando la disponibilidad a largo plazo.Los reemplazos o actualizaciones están fácilmente disponibles dentro de la serie Viper ™ Plus para diferentes demandas de aplicaciones.
Varias razones clave para elegir este producto
Alta confiabilidad y robustez debido a su voltaje de desglose de 800 V y características de protección integrada.
Potencial de aplicación flexible, respaldado por su topología de retroceso adaptable y su amplio rango de voltaje operativo.
Optimizado para diseños de suministro de energía de eficiencia energética con una huella compacta, adecuada para aplicaciones electrónicas modernas.
Disponibilidad y soporte a largo plazo, por lo que es una opción segura tanto para nuevos diseños como para aplicaciones existentes que requieren mantenimiento o actualizaciones.
