CasaProductosProductos semiconductores discretosDiodos-rectificadores-matricesSTPS4045CW

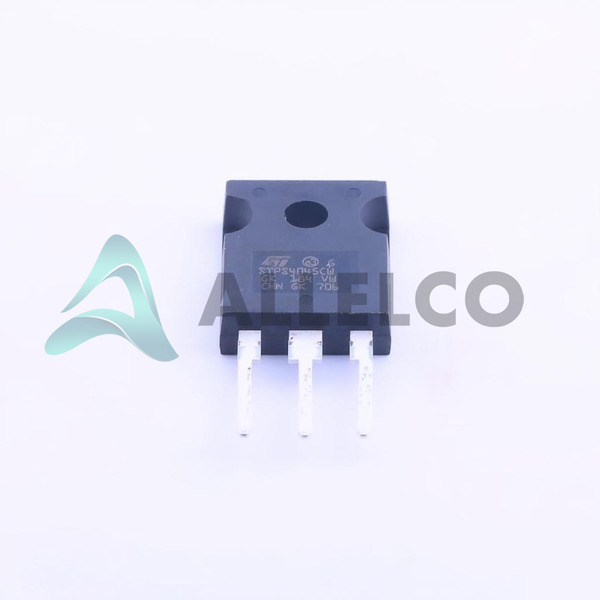

STPS4045CW Image
STPS4045CW Image - 1STPS4045CW Image - 2
Las imágenes son sólo de referencia, consulte las especificaciones para obtener más información sobre el producto.
Compartir
 Favorito
OPCIóN EXPRESA
Método de pago

STPS4045CW - STMicroelectronics

Fabricante Número de pieza
STPS4045CW
Fabricante
STMicroelectronics
Allelco Número de pieza
32D-STPS4045CW
Garantía
1 año de garantía Allelco - Descubre más
Descripción de piezas
DIODE ARRAY SCHOTTKY 45V TO247-3
Embalaje
TO-247-3
Ficha de datos
1.STPS4045CW.pdf ...

Hojas de datos

STPS4045C.pdf

Ensamblaje de PCN/origen

IPG/14/8475 16/May/2014.pdf
Estado RoHS
ROHS3 Cumplante
Comparar
Nuestra certificación
Existencias disponibles: 40780
  • Precio unitario: $1.16
  • Total parcial: $0.00

¿Quieres un mejor precio?
Agregar al carro y Envíe RFQ ahora, nos pondremos en contacto con usted de inmediato.

Cantidad Precio unitario Precio subtotal
1+ $1.16 $1.16
10+ $1.006 $10.06
30+ $0.91 $27.30
100+ $0.812 $81.20
500+ $0.767 $383.50
1000+ $0.748 $748.00
Los precios anteriores no incluyen impuestos ni gastos de transporte, que se calcularán en las páginas de pedido.
OPCIóN EXPRESA
Método de pago
Nuestra certificación

Especificaciones

Especificaciones tecnológicas STPS4045CW
Especificaciones técnicas, atributos, parámetros y partes de STMicroelectronics - STPS4045CW con especificaciones similares a STMicroelectronics - STPS4045CW

Atributo del producto Valor del atributo
Fabricante STMicroelectronics
Tensión - directo (Vf) (Max) Si @ 760 mV @ 20 A
Voltaje - Inverso (Vr) (máx) 45 V
Tecnología Schottky
Paquete del dispositivo TO-247-3
Velocidad Fast Recovery =< 500ns, > 200mA (Io)
Serie -
Paquete / Cubierta TO-247-3
Atributo del producto Valor del atributo
Paquete Tube
Temperatura de funcionamiento - Junction 175°C (Max)
Tipo de montaje Through Hole
configuración de diodo 1 Pair Common Cathode
Corriente - Fuga inversa a Vr 200 µA @ 45 V
Corriente - rectificada media (Io) (por Diode) 20A
Número de producto base STPS4045

Clasificaciones ambientales y de exportación

ATRIBUTO DESCRIPCIóN
Estado RoHS ROHS3 Cumplante
Nivel de sensibilidad de humedad (MSL) 1 (Unlimited)
Estatus de alcance REACH Unaffected
ECCN EAR99

Introducción de piezas

Número de pieza del fabricante

STPS4045CW

Fabricante

Stmicroelectronics

Introducción

Matriz de diodos rectificadores de schottky de alto rendimiento

Características del producto y rendimiento

Tiempo de recuperación rápido (≤ 500ns)

Capacidad de manejo de alta corriente (20A por diodo)

Caída de voltaje de avance bajo (760mv @ 20a)

Calificación de voltaje inverso alto (45V)

Adecuado para aplicaciones de conversión de potencia y conmutación de alta frecuencia y alta frecuencia

Ventajas de productos

Eficiencia mejorada y rendimiento térmico

Compacto para el paquete de 247-3

Diseño confiable y robusto

Parámetros técnicos clave

Voltaje DC Reverse (VR) (máximo): 45V

Promedio actual rectificado (io) (por diodo): 20a

Voltaje hacia adelante (vf) (max) @ if: 760mv @ 20a

Fuga inversa actual @ VR: 200μA @ 45V

Velocidad: recuperación rápida (≤ 500ns,> 200Ma)

Junta de temperatura de funcionamiento: 175 ° C (máximo)

Características de calidad y seguridad

ROHS3 Cumplante

Cumple con los estándares de seguridad y confiabilidad

Compatibilidad

Adecuado para una amplia gama de aplicaciones de conversión y conmutación

Áreas de aplicación

Suministros de alimentación de modo de interruptor

Suministros ininterrumpidos (UPS)

Impulso del motor

Equipo industrial

Electrónica automotriz

Ciclo de vida del producto

Actualmente en producción

Los reemplazos y las actualizaciones pueden estar disponibles en el futuro

Razones clave para elegir este producto

Alta eficiencia y rendimiento

Diseño compacto y confiable

Características térmicas y eléctricas robustas

Adecuado para aplicaciones de alta frecuencia y alta corriente

Cumplimiento de ROHS para la sostenibilidad ambiental

Piezas con especificaciones similares

Las tres piezas de la derecha tienen especificaciones similares a las STMicroelectronics STPS4045CW

Atributo del producto STPS4045CWY STPS40L15CW STPS4045CT STPS4045CP
Número de pieza STPS4045CWY STPS40L15CW STPS4045CT STPS4045CP
Fabricante STMicroelectronics Vishay General Semiconductor - Diodes Division STMicroelectronics STMicroelectronics
Velocidad - - - -
Tipo de montaje - Surface Mount Through Hole Surface Mount
Paquete del dispositivo - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)
Paquete - Tape & Reel (TR) Tube Tape & Reel (TR)
configuración de diodo - - - -
Temperatura de funcionamiento - Junction - - - -
Número de producto base - DAC34H84 MAX500 ADS62P42
Tensión - directo (Vf) (Max) Si @ - - - -
Voltaje - Inverso (Vr) (máx) - - - -
Serie - - - -
Corriente - Fuga inversa a Vr - - - -
Corriente - rectificada media (Io) (por Diode) - - - -
Tecnología - - - -
Paquete / Cubierta - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad

STPS4045CW Hoja de datos PDF

Descargue las hojas de datos PDF STPS4045CW y la documentación STMicroelectronics para STPS4045CW - STMicroelectronics.

Hojas de datos
STPS4045C.pdf
Diseño/especificación de PCN
Mult Dev Adv Material Notice 8/Apr/2019.pdf Mult Dev Mold Compound Chg 6/May/2019.pdf
Ensamblaje de PCN/origen
IPG/14/8475 16/May/2014.pdf
