CasaProductosProductos semiconductores discretosDiodos-rectificadores-matricesSTPS40170CW

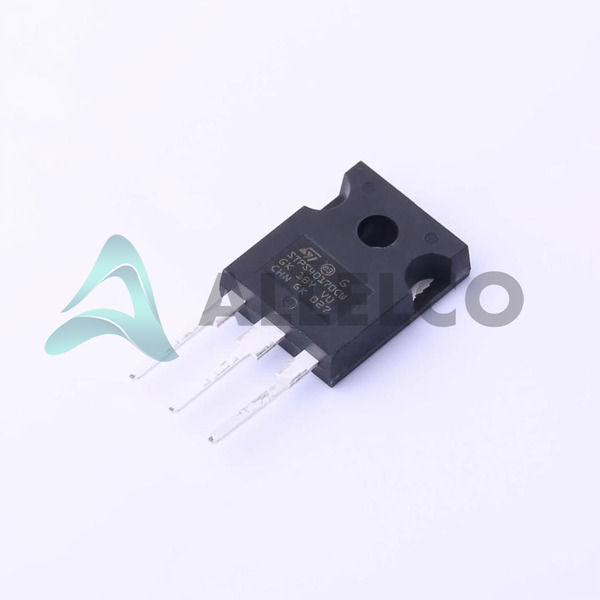

STPS40170CW Image
STPS40170CW Image - 1STPS40170CW Image - 2
Las imágenes son sólo de referencia, consulte las especificaciones para obtener más información sobre el producto.
Compartir
 Favorito
OPCIóN EXPRESA
Método de pago

STPS40170CW - STMicroelectronics

Fabricante Número de pieza
STPS40170CW
Fabricante
STMicroelectronics
Allelco Número de pieza
32D-STPS40170CW
Garantía
1 año de garantía Allelco - Descubre más
Descripción de piezas
DIODE ARRAY SCHOTTKY 170V TO247
Embalaje
TO-247-3
Ficha de datos
1.STPS40170CW.pdf ...

Hojas de datos

STPS40170C.pdf

PCN obsolescencia/ EOL

Mult Device EOL 16/Mar/2010.pdf

Ensamblaje de PCN/origen

IPG/14/8475 16/May/2014.pdf
Estado RoHS
ROHS3 Cumplante
Comparar
Nuestra certificación
Existencias disponibles: 35946
  • Precio unitario: $1.585
  • Total parcial: $0.00

¿Quieres un mejor precio?
Agregar al carro y Envíe RFQ ahora, nos pondremos en contacto con usted de inmediato.

Cantidad Precio unitario Precio subtotal
1+ $1.585 $1.59
10+ $1.40 $14.00
30+ $1.283 $38.49
100+ $1.164 $116.40
500+ $1.11 $555.00
1000+ $1.087 $1,087.00
Los precios anteriores no incluyen impuestos ni gastos de transporte, que se calcularán en las páginas de pedido.
OPCIóN EXPRESA
Método de pago
Nuestra certificación

Especificaciones

Especificaciones tecnológicas STPS40170CW
Especificaciones técnicas, atributos, parámetros y partes de STMicroelectronics - STPS40170CW con especificaciones similares a STMicroelectronics - STPS40170CW

Atributo del producto Valor del atributo
Fabricante STMicroelectronics
Tensión - directo (Vf) (Max) Si @ 920 mV @ 20 A
Voltaje - Inverso (Vr) (máx) 170 V
Tecnología Schottky
Paquete del dispositivo TO-247-3
Velocidad Fast Recovery =< 500ns, > 200mA (Io)
Serie -
Paquete / Cubierta TO-247-3
Atributo del producto Valor del atributo
Paquete Tube
Temperatura de funcionamiento - Junction 175°C (Max)
Tipo de montaje Through Hole
configuración de diodo 1 Pair Common Cathode
Corriente - Fuga inversa a Vr 30 µA @ 170 V
Corriente - rectificada media (Io) (por Diode) 20A
Número de producto base STPS40170

Clasificaciones ambientales y de exportación

ATRIBUTO DESCRIPCIóN
Estado RoHS ROHS3 Cumplante
Nivel de sensibilidad de humedad (MSL) 1 (Unlimited)
Estatus de alcance REACH Unaffected
ECCN EAR99

Introducción de piezas

Número de pieza del fabricante

STPS40170CW

Fabricante

Stmicroelectronics

Introducción

Diodo rectificador Schottky de alto rendimiento con alta capacidad de corriente y tiempo de recuperación rápido.

Características del producto y rendimiento

Alta capacidad de corriente de hasta 20a por diodo

Tiempo de recuperación rápido de 500ns o menos

Plaza de voltaje de avance bajo de 920mv @ 20a

Funciona a alta temperatura de unión hasta 175 ° C

Capaz de manejar voltajes inversos de hasta 170 V

Ventajas de productos

Conversión de energía eficiente con bajas pérdidas de conducción

Adecuado para su uso en aplicaciones de alta frecuencia y alta corriente

Diseño robusto con capacidades de manejo de alta temperatura y voltaje

Parámetros técnicos clave

Voltaje inverso (VR): 170V

Voltaje hacia adelante (VF): 920mv @ 20a

Corriente de fuga inversa (IR): 30A @ 170V

Tiempo de recuperación (TRR): ≤ 500ns

Corriente promedio de avance (IO): 20a por diodo

Características de calidad y seguridad

ROHS3 Cumplante

Adecuado para su uso en entornos duros

Compatibilidad

Paquete TO-247-3

Se puede utilizar en una amplia gama de aplicaciones electrónicas de energía

Áreas de aplicación

Suministros de alimentación de conmutación

Impulso del motor

Equipo industrial y médico

Sistemas de energía renovable

Ciclo de vida del producto

Este producto es un componente activo y ampliamente utilizado.

Los reemplazos y las actualizaciones pueden estar disponibles en el futuro.

Razones clave para elegir este producto

Capacidades de manipulación de alta corriente y voltaje

Tiempo de recuperación rápido para una operación eficiente de alta frecuencia

Caída de voltaje de avance bajo para pérdidas de conducción reducidas

Diseño robusto para un rendimiento confiable en entornos duros

Compatibilidad con aplicaciones y equipos industriales comunes

Piezas con especificaciones similares

Las tres piezas de la derecha tienen especificaciones similares a las STMicroelectronics STPS40170CW

Atributo del producto STPS40170CT STPS40170CG STPS40H100CW STPS40150CW
Número de pieza STPS40170CT STPS40170CG STPS40H100CW STPS40150CW
Fabricante STMicroelectronics STMicroelectronics STMicroelectronics STMicroelectronics
Número de producto base - DAC34H84 MAX500 ADS62P42
Velocidad - - - -
Tecnología - - - -
Tensión - directo (Vf) (Max) Si @ - - - -
Corriente - rectificada media (Io) (por Diode) - - - -
configuración de diodo - - - -
Tipo de montaje - Surface Mount Through Hole Surface Mount
Voltaje - Inverso (Vr) (máx) - - - -
Paquete del dispositivo - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)
Serie - - - -
Paquete - Tape & Reel (TR) Tube Tape & Reel (TR)
Corriente - Fuga inversa a Vr - - - -
Paquete / Cubierta - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
Temperatura de funcionamiento - Junction - - - -

STPS40170CW Hoja de datos PDF

Descargue las hojas de datos PDF STPS40170CW y la documentación STMicroelectronics para STPS40170CW - STMicroelectronics.

Hojas de datos
STPS40170C.pdf
PCN obsolescencia/ EOL
Mult Device EOL 16/Mar/2010.pdf
Diseño/especificación de PCN
Mult Dev Adv Material Notice 8/Apr/2019.pdf Mult Dev Mold Compound Chg 6/May/2019.pdf
Ensamblaje de PCN/origen
IPG/14/8475 16/May/2014.pdf
