CasaProductosProductos semiconductores discretosDiodos-rectificadores-matricesSTPS40L15CW

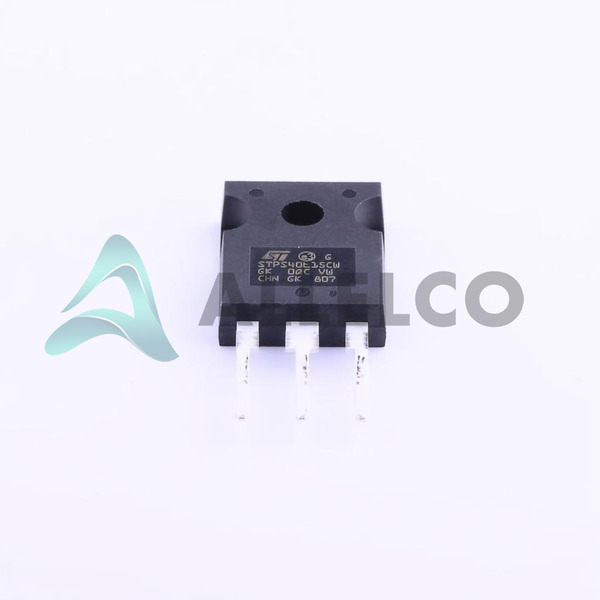

STPS40L15CW Image
STPS40L15CW Image - 1STPS40L15CW Image - 2
Las imágenes son sólo de referencia, consulte las especificaciones para obtener más información sobre el producto.
Compartir
 Favorito
OPCIóN EXPRESA
Método de pago

STPS40L15CW - STMicroelectronics

Fabricante Número de pieza
STPS40L15CW
Fabricante
STMicroelectronics
Allelco Número de pieza
32D-STPS40L15CW
Garantía
1 año de garantía Allelco - Descubre más
Descripción de piezas
DIODE ARRAY SCHOTTKY 15V TO247-3
Embalaje
TO-247-3
Ficha de datos
1.STPS40L15CW.pdf ...

Hojas de datos

STPS40L15CW,CT.pdf

Ensamblaje de PCN/origen

IPG/14/8475 16/May/2014.pdf
Estado RoHS
ROHS3 Cumplante
Comparar
Nuestra certificación
Existencias disponibles: 27123
  • Precio unitario: $1.101
  • Total parcial: $0.00

¿Quieres un mejor precio?
Agregar al carro y Envíe RFQ ahora, nos pondremos en contacto con usted de inmediato.

Cantidad Precio unitario Precio subtotal
1+ $1.101 $1.10
10+ $1.079 $10.79
30+ $1.064 $31.92
100+ $1.049 $104.90
Los precios anteriores no incluyen impuestos ni gastos de transporte, que se calcularán en las páginas de pedido.
OPCIóN EXPRESA
Método de pago
Nuestra certificación

Especificaciones

Especificaciones tecnológicas STPS40L15CW
Especificaciones técnicas, atributos, parámetros y partes de STMicroelectronics - STPS40L15CW con especificaciones similares a STMicroelectronics - STPS40L15CW

Atributo del producto Valor del atributo
Fabricante STMicroelectronics
Tensión - directo (Vf) (Max) Si @ 410 mV @ 19 A
Voltaje - Inverso (Vr) (máx) 15 V
Tecnología Schottky
Paquete del dispositivo TO-247-3
Velocidad Fast Recovery =< 500ns, > 200mA (Io)
Serie -
Paquete / Cubierta TO-247-3
Atributo del producto Valor del atributo
Paquete Tube
Temperatura de funcionamiento - Junction 125°C (Max)
Tipo de montaje Through Hole
configuración de diodo 1 Pair Common Cathode
Corriente - Fuga inversa a Vr 6 mA @ 15 V
Corriente - rectificada media (Io) (por Diode) 20A
Número de producto base STPS40

Clasificaciones ambientales y de exportación

ATRIBUTO DESCRIPCIóN
Estado RoHS ROHS3 Cumplante
Nivel de sensibilidad de humedad (MSL) 1 (Unlimited)
Estatus de alcance REACH Unaffected
ECCN EAR99

Introducción de piezas

Número de pieza del fabricante

STPS40L15CW

Fabricante

Stmicroelectronics

Introducción

Diodo de rectificador Schottky de alta corriente y de recuperación rápida

Diseñado para aplicaciones de fuente de alimentación de modo conmutado de alta frecuencia

Características del producto y rendimiento

Caída de voltaje hacia adelante baja

Velocidad de conmutación rápida

Alta capacidad de corriente

Excelente gestión térmica

Ventajas de productos

Eficiencia mejorada en la conversión de energía

Pérdidas de potencia reducidas

Diseño compacto

Parámetros técnicos clave

Voltaje DC Reverse (VR) (máximo): 15 V

Promedio actual rectificado (io) (por diodo): 20 a

Voltaje hacia adelante (VF) (max) @ if: 410 MV @ 19 a

Fuga inversa actual @ VR: 6 mA @ 15 V

Velocidad: Recuperación rápida =< 500ns, > 200MA (IO)

Junta de temperatura de funcionamiento: 125 ° C (máximo)

Características de calidad y seguridad

ROHS3 Cumplante

Construcción confiable y duradera

Compatibilidad

Paquete TO-247-3

Adecuado para aplicaciones de alta frecuencia y alta potencia

Áreas de aplicación

Suministros de alimentación de modo de interruptor

Circuitos de corrección del factor de potencia

Impulso del motor

Electrónica industrial y doméstica

Ciclo de vida del producto

Actualmente en producción

Los reemplazos y las actualizaciones pueden estar disponibles en el futuro

Varias razones clave para elegir este producto

Alta capacidad de corriente

Velocidad de conmutación rápida para mejorar la eficiencia

Baja caída de voltaje hacia adelante para pérdidas de potencia reducidas

Diseño compacto y confiable

Adecuado para aplicaciones de alta frecuencia y alta potencia

Piezas con especificaciones similares

Las tres piezas de la derecha tienen especificaciones similares a las STMicroelectronics STPS40L15CW

Atributo del producto STPS40L15CW STPS40L15CT STPS40L15CT STPS40L40CW
Número de pieza STPS40L15CW STPS40L15CT STPS40L15CT STPS40L40CW
Fabricante Vishay General Semiconductor - Diodes Division STMicroelectronics Vishay General Semiconductor - Diodes Division STMicroelectronics
Velocidad - - - -
Corriente - rectificada media (Io) (por Diode) - - - -
Tipo de montaje - Surface Mount Through Hole Surface Mount
Serie - - - -
Paquete - Tape & Reel (TR) Tube Tape & Reel (TR)
Paquete / Cubierta - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
Tensión - directo (Vf) (Max) Si @ - - - -
Paquete del dispositivo - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)
Temperatura de funcionamiento - Junction - - - -
configuración de diodo - - - -
Corriente - Fuga inversa a Vr - - - -
Tecnología - - - -
Voltaje - Inverso (Vr) (máx) - - - -
Número de producto base - DAC34H84 MAX500 ADS62P42

STPS40L15CW Hoja de datos PDF

Descargue las hojas de datos PDF STPS40L15CW y la documentación STMicroelectronics para STPS40L15CW - STMicroelectronics.

Hojas de datos
STPS40L15CW,CT.pdf
Diseño/especificación de PCN
Mult Dev Adv Material Notice 8/Apr/2019.pdf Mult Dev Mold Compound Chg 6/May/2019.pdf
Ensamblaje de PCN/origen
IPG/14/8475 16/May/2014.pdf
