CasaProductosProductos semiconductores discretosTransistores-FETs, MOSFETs-escojaSTP7N80K5

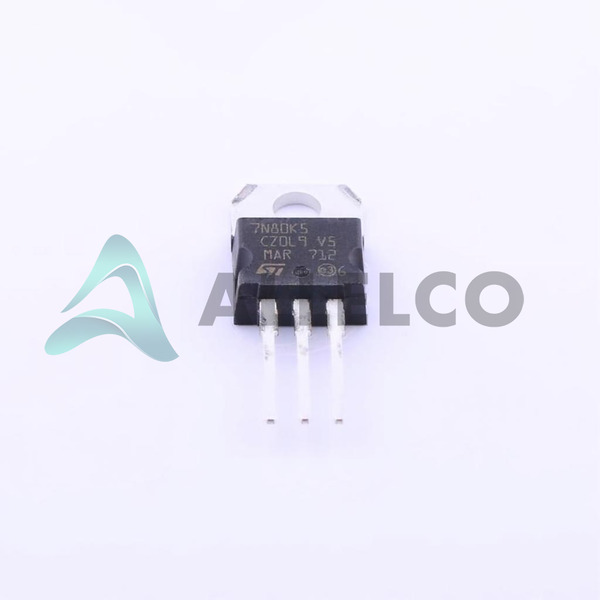

STP7N80K5 Image
STP7N80K5 Image - 1STP7N80K5 Image - 2
Las imágenes son sólo de referencia, consulte las especificaciones para obtener más información sobre el producto.
Compartir
 Favorito
OPCIóN EXPRESA
Método de pago

STP7N80K5 - STMicroelectronics

Fabricante Número de pieza
STP7N80K5
Fabricante
STMicroelectronics
Allelco Número de pieza
32D-STP7N80K5
Garantía
1 año de garantía Allelco - Descubre más
Descripción de piezas
MOSFET N-CH 800V 6A TO220
Embalaje
TO-220
Ficha de datos
1.STP7N80K5.pdf ...

Hojas de datos

STx7N80K5.pdf

Diseño/especificación de PCN

Mult Dev Adv Material Notice 8/Apr/2019.pdf

Ensamblaje de PCN/origen

Mult Dev Site Closure 13/Feb/2020.pdf
Estado RoHS
ROHS3 Cumplante
Comparar
Nuestra certificación
Existencias disponibles: 27985
  • Precio unitario: $1.396
  • Total parcial: $0.00

¿Quieres un mejor precio?
Agregar al carro y Envíe RFQ ahora, nos pondremos en contacto con usted de inmediato.

Cantidad Precio unitario Precio subtotal
1+ $1.396 $1.40
10+ $1.221 $12.21
30+ $1.111 $33.33
100+ $1.00 $100.00
500+ $0.949 $474.50
1000+ $0.927 $927.00
Los precios anteriores no incluyen impuestos ni gastos de transporte, que se calcularán en las páginas de pedido.
OPCIóN EXPRESA
Método de pago
Nuestra certificación

Especificaciones

Especificaciones tecnológicas STP7N80K5
Especificaciones técnicas, atributos, parámetros y partes de STMicroelectronics - STP7N80K5 con especificaciones similares a STMicroelectronics - STP7N80K5

Atributo del producto Valor del atributo
Fabricante STMicroelectronics
VGS (th) (Max) @Id 5V @ 100µA
Vgs (Max) ±30V
Tecnología MOSFET (Metal Oxide)
Paquete del dispositivo TO-220
Serie SuperMESH5™
RDS (Max) @Id, Vgs 1.2Ohm @ 3A, 10V
La disipación de energía (máximo) 110W (Tc)
Paquete / Cubierta TO-220-3
Paquete Tube
Atributo del producto Valor del atributo
Temperatura de funcionamiento -55°C ~ 150°C (TJ)
Tipo de montaje Through Hole
Capacitancia de Entrada (Ciss) (Max) @ Vds 360 pF @ 100 V
Carga de puerta (Qg) (máx.) @ Vgs 13.4 nC @ 10 V
Tipo FET N-Channel
Característica de FET -
Voltaje de la Unidad (Max Rds On, Min Rds On) 10V
Voltaje drenaje-fuente (VDS) Las 800 V
Corriente - Drenaje Continuo (Id) @ 25 ° C 6A (Tc)
Número de producto base STP7N80

Clasificaciones ambientales y de exportación

ATRIBUTO DESCRIPCIóN
Estado RoHS ROHS3 Cumplante
Nivel de sensibilidad de humedad (MSL) 1 (Unlimited)
Estatus de alcance REACH Unaffected
ECCN EAR99

Introducción de piezas

Número de pieza del fabricante

STP7N80K5

Fabricante

Stmicroelectronics

Introducción

MOSFET de potencia N-canal de alto rendimiento

Características del producto y rendimiento

Voltaje de fuente de drenaje de 800 V

Baja resistencia de 1.2Ω a 3a, 10V

Capacidad de alta corriente de hasta 6A (TC)

Cambio rápido con una carga de puerta baja de 13.4 nc a 10V

Rango de temperatura de funcionamiento amplio de -55 ° C a 150 ° C

Ventajas de productos

Excelente capacidad de manejo de potencia

Alta eficiencia y baja pérdida de energía

Diseño confiable y robusto

Adecuado para una variedad de aplicaciones de conversión de energía

Parámetros técnicos clave

Voltaje de fuente de drenaje (VDSS): 800V

Voltaje de fuente de puerta (VGS): ± 30V

En resistencia (RDS (ON)): 1.2Ω @ 3a, 10V

Corriente de drenaje continuo (ID): 6a (TC)

Capacitancia de entrada (CISS): 360pf @ 100V

Disipación de potencia (PTOT): 110W (TC)

Características de calidad y seguridad

ROHS3 Cumplante

Diseñado y fabricado con estándares de alta calidad

Compatibilidad

Paquete de hoyo a 220

Adecuado para una amplia gama de aplicaciones electrónicas de energía

Áreas de aplicación

Suministros de alimentación de conmutación

Impulso del motor

Sistemas de control industrial

Equipo médico

Luz de las balastos de iluminación

Ciclo de vida del producto

Modelo de producción actual, no se planea la interrupción

Opciones de reemplazo o actualización disponibles si es necesario

Razones clave para elegir este producto

Excelente manejo y eficiencia de energía

Diseño confiable y robusto para aplicaciones industriales

Amplio rango de temperatura de funcionamiento y compatibilidad

Solución rentable para aplicaciones de conversión de energía

Piezas con especificaciones similares

Las tres piezas de la derecha tienen especificaciones similares a las STMicroelectronics STP7N80K5

Atributo del producto STP7LN80K5 STP7N105K5 STP7N90K5 STP7NB60
Número de pieza STP7LN80K5 STP7N105K5 STP7N90K5 STP7NB60
Fabricante STMicroelectronics STMicroelectronics STMicroelectronics STMicroelectronics
RDS (Max) @Id, Vgs - - - -
Temperatura de funcionamiento - -40°C ~ 85°C 0°C ~ 70°C -40°C ~ 85°C
Paquete del dispositivo - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)
Número de producto base - DAC34H84 MAX500 ADS62P42
VGS (th) (Max) @Id - - - -
Voltaje de la Unidad (Max Rds On, Min Rds On) - - - -
Paquete - Tape & Reel (TR) Tube Tape & Reel (TR)
Corriente - Drenaje Continuo (Id) @ 25 ° C - - - -
Capacitancia de Entrada (Ciss) (Max) @ Vds - - - -
Carga de puerta (Qg) (máx.) @ Vgs - - - -
Serie - - - -
Tipo de montaje - Surface Mount Through Hole Surface Mount
Tipo FET - - - -
Vgs (Max) - - - -
Característica de FET - - - -
Tecnología - - - -
Paquete / Cubierta - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
Voltaje drenaje-fuente (VDS) Las - - - -
La disipación de energía (máximo) - - - -

STP7N80K5 Hoja de datos PDF

Descargue las hojas de datos PDF STP7N80K5 y la documentación STMicroelectronics para STP7N80K5 - STMicroelectronics.

Hojas de datos
STx7N80K5.pdf
Diseño/especificación de PCN
Mult Dev Adv Material Notice 8/Apr/2019.pdf
Ensamblaje de PCN/origen
Mult Dev Site Closure 13/Feb/2020.pdf
Embalaje de PCN
Traceability 06/Mar/2017.pdf
