CasaProductosProductos semiconductores discretosTransistores-FETs, MOSFETs-escojaSTP18NM80

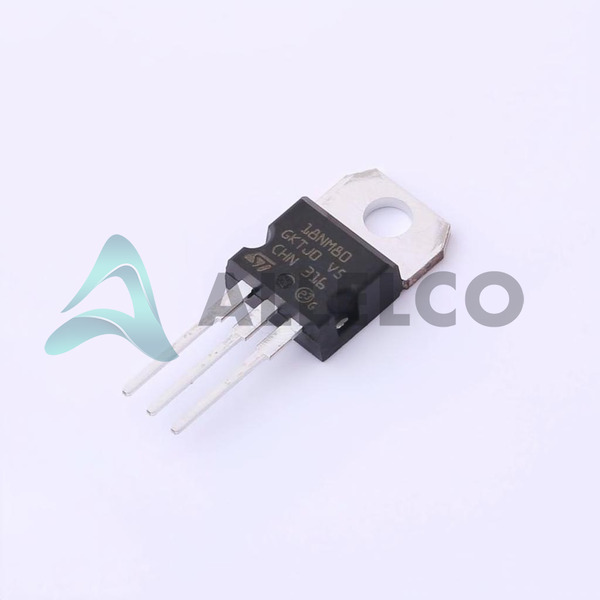

STP18NM80 Image
STP18NM80 Image - 1STP18NM80 Image - 2
Las imágenes son sólo de referencia, consulte las especificaciones para obtener más información sobre el producto.
Compartir
 Favorito
OPCIóN EXPRESA
Método de pago

STP18NM80 - STMicroelectronics

Fabricante Número de pieza
STP18NM80
Fabricante
STMicroelectronics
Allelco Número de pieza
32D-STP18NM80
Garantía
1 año de garantía Allelco - Descubre más
Descripción de piezas
MOSFET N-CH 800V 17A TO220AB
Embalaje
TO-220
Ficha de datos
1.STP18NM80.pdf ...

Hojas de datos

STx18NM80.pdf

Diseño/especificación de PCN

Mult Dev Adv Material Notice 8/Apr/2019.pdf
Estado RoHS
ROHS3 Cumplante
Comparar
Nuestra certificación
Existencias disponibles: 9394
  • Precio unitario: $2.766
  • Total parcial: $0.00

¿Quieres un mejor precio?
Agregar al carro y Envíe RFQ ahora, nos pondremos en contacto con usted de inmediato.

Cantidad Precio unitario Precio subtotal
1+ $2.766 $2.77
10+ $2.427 $24.27
30+ $2.225 $66.75
100+ $2.022 $202.20
500+ $1.928 $964.00
1000+ $1.885 $1,885.00
Los precios anteriores no incluyen impuestos ni gastos de transporte, que se calcularán en las páginas de pedido.
OPCIóN EXPRESA
Método de pago
Nuestra certificación

Especificaciones

Especificaciones tecnológicas STP18NM80
Especificaciones técnicas, atributos, parámetros y partes de STMicroelectronics - STP18NM80 con especificaciones similares a STMicroelectronics - STP18NM80

Atributo del producto Valor del atributo
Fabricante STMicroelectronics
VGS (th) (Max) @Id 5V @ 250µA
Vgs (Max) ±30V
Tecnología MOSFET (Metal Oxide)
Paquete del dispositivo TO-220
Serie MDmesh™
RDS (Max) @Id, Vgs 295mOhm @ 8.5A, 10V
La disipación de energía (máximo) 190W (Tc)
Paquete / Cubierta TO-220-3
Paquete Tube
Atributo del producto Valor del atributo
Temperatura de funcionamiento 150°C (TJ)
Tipo de montaje Through Hole
Capacitancia de Entrada (Ciss) (Max) @ Vds 2070 pF @ 50 V
Carga de puerta (Qg) (máx.) @ Vgs 70 nC @ 10 V
Tipo FET N-Channel
Característica de FET -
Voltaje de la Unidad (Max Rds On, Min Rds On) 10V
Voltaje drenaje-fuente (VDS) Las 800 V
Corriente - Drenaje Continuo (Id) @ 25 ° C 17A (Tc)
Número de producto base STP18

Clasificaciones ambientales y de exportación

ATRIBUTO DESCRIPCIóN
Estado RoHS ROHS3 Cumplante
Nivel de sensibilidad de humedad (MSL) 1 (Unlimited)
Estatus de alcance REACH Unaffected
ECCN EAR99

Introducción de piezas

Número de pieza del fabricante

STP18NM80

Fabricante

Stmicroelectronics

Introducción

Transistor MOSFET MOSFET de alto rendimiento diseñado para aplicaciones de energía de alto voltaje.

Características del producto y rendimiento

Calificación de voltaje de fuente de drenaje alta de 800V

Baja resistencia de 295mohm

Corriente de drenaje continuo de 17a a 25 ° C

Velocidad de conmutación rápida y carga de puerta baja

Adecuado para aplicaciones de conversión de energía de alto voltaje y alta corriente

Ventajas de productos

Excelente capacidad de manejo de potencia

Conversión de energía eficiente y confiable

Compacto y fácil de integrar

Parámetros técnicos clave

Voltaje de fuente de drenaje (VDSS): 800V

Voltaje de fuente de puerta (VGS): ± 30V

En resistencia (RDS (ON)): 295mohm @ 8.5a, 10V

Corriente de drenaje continuo (ID): 17a @ 25 ° C

Capacitancia de entrada (CISS): 2070pf @ 50V

Disipación de potencia (PTOT): 190W @ TC

Características de calidad y seguridad

ROHS3 Cumplante

Paquete TO-220 para gestión térmica confiable

Diseñado y fabricado con estándares de alta calidad

Compatibilidad

Adecuado para su uso en una amplia gama de aplicaciones de conversión de energía de alto voltaje, que incluyen:

Suministros de alimentación de conmutación

Impulso del motor

Inversores de poder

Electrónica industrial y de consumo

Áreas de aplicación

Conversión de potencia de alto voltaje

Electrónica industrial y de consumo

Electrónica automotriz

Ciclo de vida del producto

Este producto es un transistor MOSFET activo y ampliamente utilizado.No hay planes de interrupción, y las opciones de reemplazo o actualización están disponibles en Stmicroelectronics y otros fabricantes.

Razones clave para elegir este producto

Capacidades de manejo de alto voltaje y corriente para una conversión de energía eficiente

Baja resistencia a baja pérdida de energía y alta eficiencia

Velocidad de conmutación rápida y carga de puerta baja para una operación de alta frecuencia

Diseño confiable y duradero en un paquete compacto a 220

Adecuado para una amplia gama de aplicaciones de alto voltaje

Respaldado por la calidad y experiencia de stmicroelectronics

Piezas con especificaciones similares

Las tres piezas de la derecha tienen especificaciones similares a las STMicroelectronics STP18NM80

Atributo del producto STP18NM60N STP18NM60ND STP18N60M6 STP18N60M2
Número de pieza STP18NM60N STP18NM60ND STP18N60M6 STP18N60M2
Fabricante STMicroelectronics STMicroelectronics STMicroelectronics STMicroelectronics
Paquete / Cubierta - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
Tipo FET - - - -
VGS (th) (Max) @Id - - - -
Carga de puerta (Qg) (máx.) @ Vgs - - - -
RDS (Max) @Id, Vgs - - - -
Tipo de montaje - Surface Mount Through Hole Surface Mount
Temperatura de funcionamiento - -40°C ~ 85°C 0°C ~ 70°C -40°C ~ 85°C
Paquete del dispositivo - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)
Serie - - - -
Tecnología - - - -
Característica de FET - - - -
Corriente - Drenaje Continuo (Id) @ 25 ° C - - - -
Vgs (Max) - - - -
Voltaje drenaje-fuente (VDS) Las - - - -
Capacitancia de Entrada (Ciss) (Max) @ Vds - - - -
Número de producto base - DAC34H84 MAX500 ADS62P42
Voltaje de la Unidad (Max Rds On, Min Rds On) - - - -
Paquete - Tape & Reel (TR) Tube Tape & Reel (TR)
La disipación de energía (máximo) - - - -

STP18NM80 Hoja de datos PDF

Descargue las hojas de datos PDF STP18NM80 y la documentación STMicroelectronics para STP18NM80 - STMicroelectronics.

Hojas de datos
STx18NM80.pdf
Diseño/especificación de PCN
Mult Dev Adv Material Notice 8/Apr/2019.pdf
Ensamblaje de PCN/origen
TO-220 Capacity Expansion 18/Jun/2013.pdf
