Número de pieza del fabricante

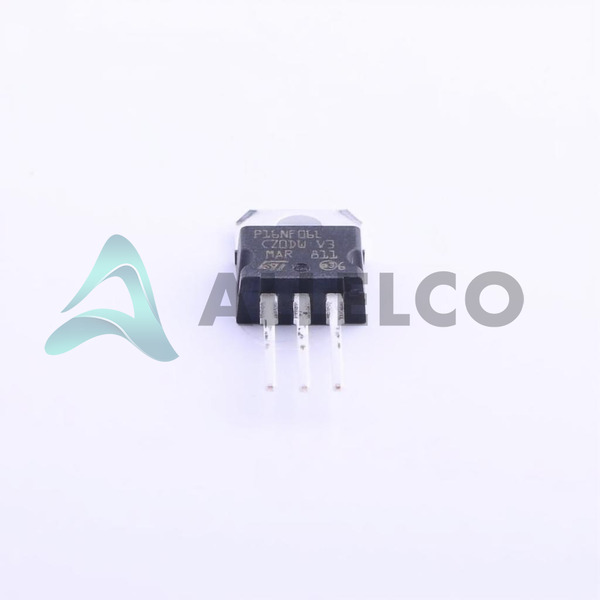

Stp16nf06l
Fabricante
Stmicroelectronics
Introducción
Transistor MOSFET de canal N
Parte de la serie Stripfet II
Características del producto y rendimiento
Voltaje de drenaje a fuente (VDSS): 60V
Voltaje máximo de puerta a fuente (VGS): ± 16V
Resistencia en el estado (RDS (ON)): 90mΩ @ 8a, 10V
Corriente de drenaje continuo (ID): 16a @ 25 ° C
Capacitancia de entrada (CISS): 345pf @ 25V
Disipación de potencia (TC): 45W
Rango de temperatura de funcionamiento: -55 ° C a 175 ° C
Ventajas de productos
Baja resistencia en el estado para alta eficiencia
Adecuado para aplicaciones de alta corriente
Amplio rango de temperatura de funcionamiento
Parámetros técnicos clave
Tecnología: MOSFET (transistor de efecto de campo semiconductor de óxido de metal)
Tipo de FET: canal N
Voltaje umbral (VGS (TH)): 2.5V @ 250a
Voltaje de unidad: 10V (Max RDS (ON)), 5V (min RDS (ON))
Gate Charge (QG): 10nc @ 5V
Características de calidad y seguridad
ROHS3 Cumplante
Paquete TO-220 para el montaje seguro y la disipación de calor
Compatibilidad
Montaje en agujero
Áreas de aplicación
Adecuado para aplicaciones de conmutación de alto rendimiento y alto rendimiento
Suministros de alimentación, unidades de motor y otros productos electrónicos de alimentación
Ciclo de vida del producto
Actualmente en producción
Los reemplazos y las actualizaciones pueden estar disponibles en el futuro
Razones clave para elegir este producto
Excelentes características de rendimiento (bajo RDS (ON), alta calificación de corriente)
Amplio rango de temperatura de funcionamiento
Paquete robusto a 220
Cumplimiento de ROHS para la amistad ambiental
Compatibilidad con el montaje en agujeros
