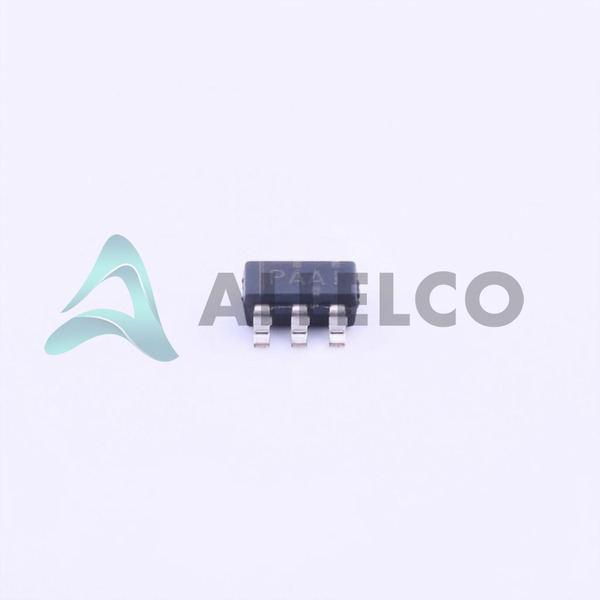

Número de pieza del fabricante
TPS2816DBVR
Fabricante
Instrumentos de Texas
Introducción
El TPS2816DBVR es un controlador de compuerta MOSFET de canal N de un solo canal.
Características del producto y rendimiento
Admite una configuración de lado bajo
Canal de controlador único
Mosfet Gate Drive de N-Channel
Rango de voltaje de suministro 4V a 14V
Niveles de umbral lógico: Vil 1V, VIH 4V
Corriente de salida máxima 2A Fuente, 2A sumidero
Entrada invertida
Tiempos rápidos de ascenso y caída (14ns)
Surface Mount SC-74A, paquete SOT-753
Rango de temperatura de funcionamiento -40 ° C a 125 ° C
Ventajas de productos
Paquete compacto SOT-23-5
Capacidad de corriente de transmisión alta para la conmutación MOSFET
Tiempos de conmutación rápidos para aplicaciones de alta velocidad
Amplio rango de voltaje de suministro para flexibilidad
Compatibilidad lógica de bajo voltaje
Parámetros técnicos clave
Configuración impulsada: lado bajo
Tipo de canal: único
Número de conductores: 1
Tipo de puerta: N-canal MOSFET
Voltaje - Suministro: 4V ~ 14V
Voltaje lógico - VIL, VIH: 1V, 4V
Current - Salida máxima: fuente 2a, fregadero 2A
Tiempo de aumento / caída: 14ns típico
Temperatura de funcionamiento: -40 ° C ~ 125 ° C
Características de calidad y seguridad
Rango de temperatura extendido para la fiabilidad
Embalaje robusto para el montaje de superficie
Cumplimiento de los estándares de la industria
Compatibilidad
Compatible con MOSFET de potencia de canal N
Admite requisitos de unidad de puerta de nivel lógico
Áreas de aplicación
Suministros de alimentación de conmutación
Convertidores DC-DC
Controladores de motores
Circuitos de gestión de energía
Sistemas alimentados por batería
Ciclo de vida del producto
Estado del producto: activo
No se informó la interrupción
Los reemplazos o actualizaciones pueden estar disponibles
Varias razones clave para elegir este producto
Capacidad de conducción de alta corriente adecuada para condiciones de carga pesada
Cambio rápido para una conversión de potencia eficiente
El rango de temperatura robusto asegura el rendimiento en entornos hostiles
Compatible con una amplia gama de MOSFETS
Compacto y fácil de implementar en aplicaciones con restricciones espaciales
Confiabilidad comprobada respaldada por la reputación de Texas Instruments
