Número de pieza del fabricante

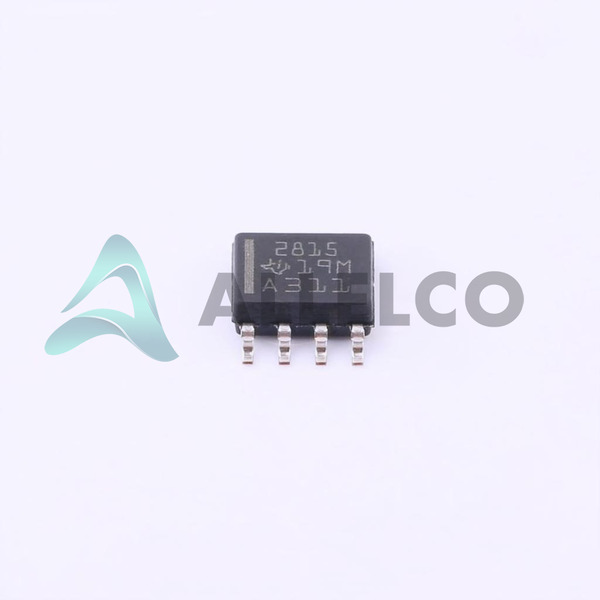

TPS2815DR
Fabricante
Instrumentos de Texas
Introducción
El TPS2815DR es un controlador MOSFET dual de alta velocidad de los instrumentos de Texas diseñados para aplicaciones de administración de energía.
Características del producto y rendimiento
Operación sincrónica de doble canal
Admite conducción de MOSFET de canal N-lado de lado bajo
Capacidad de accionamiento de alta corriente de 2A Pico para abastecimiento y hundimiento
Tiempos rápidos de aumento y caída de 14ns/15ns típicamente para conmutación rápida
Amplio rango de voltaje de suministro de 4V a 14V para acomodar varias aplicaciones
Umbrales de entrada lógica compatibles con los niveles estándar de TTL y CMOS (1V para VIL, 4V para VIH)
Lógica de entrada invertida
Operación confiable con rango de temperatura de funcionamiento especificado de -40 ° C a 125 ° C
Ventajas de productos
La conmutación de alta velocidad mejora la eficiencia
Los controladores independientes duales reducen el recuento de componentes
Características térmicas y eléctricas robustas para un rendimiento estable
Huella Soic-8 estándar de la industria para facilitar el uso en el diseño de PCB
Compatible con una amplia gama de Mosfets de potencia
Admite procesos de ensamblaje automatizados y manuales
Parámetros técnicos clave
Número de conductores: 2
Configuración impulsada: lado bajo
Tipo de canal: sincrónico
Tipo de puerta: N-canal MOSFET
Voltaje lógico - VIL, VIH: 1V, 4V
Current - Salida máxima: fuente 2a, fregadero 2A
Tiempo de aumento / caída (típico): 14ns / 15ns
Voltaje - Rango de suministro: 4V a 14V
Rango de temperatura de funcionamiento: -40 ° C a 125 ° C
Características de calidad y seguridad
Bloqueo de bajo voltaje incorporado para la protección del conductor
Rango de temperatura extendido para la confiabilidad en entornos duros
Calidad estándar de los instrumentos de Texas para un rendimiento robusto
Compatibilidad
Compatible con una amplia gama de voltajes de suministro y niveles lógicos
Paquete SOIC-8 estándar fácilmente reemplazable en huellas similares
Áreas de aplicación
Suministros de alimentación de conmutación
Controladores de motores
Convertidores DC-DC
Inversores de poder
Conductores LED
Ciclo de vida del producto
Estado: Activo (a partir del límite de conocimiento en 2023)
No hay indicios de interrupción cercana
Razones para elegir este producto
Reputación de Texas Instruments para componentes de gestión de energía de alta calidad
La alta capacidad de corriente permite un manejo de potencia eficiente
Las velocidades de conmutación rápidas permiten diseños de mayor eficiencia y frecuencia
Amplio voltaje y rango de temperatura admite diversas necesidades de aplicación
La capacidad de conducción síncrona proporciona optimización de potencia
La compatibilidad con el paquete estándar de la industria garantiza una fácil integración en diseños
El soporte de productos continuo y el estado activo implican la disponibilidad a largo plazo
