Número de pieza del fabricante

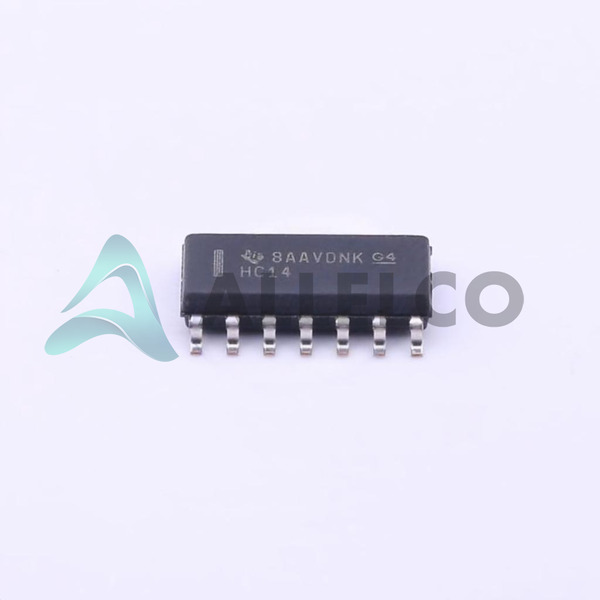

Sn74hc14dr
Fabricante
Instrumentos de Texas
Introducción
El SN74HC14DR es un circuito integrado de Texas Instruments, categorizado bajo Puertas e Inverteros lógicos.
Características del producto y rendimiento
Inverter lógico con entradas de activación de Schmitt
Configuración del inversor hexadecimal (6 inversores en un paquete)
Dispositivo de montaje en superficie (SMD) para el ensamblaje de PCB
Filtrado de ruido sofisticado debido a la acción de disparo de Schmitt
Compatible con suministros de 2V a 6V
Corriente inactiva baja a 2 µA máximo
Niveles lógicas de TTL
Ventajas de productos
Rendimiento robusto en un amplio rango de voltaje
Alta inmunidad de ruido debido a la histéresis de las entradas de disparo de Schmitt
Adecuado para aplicaciones con batería debido al bajo consumo de energía
Reemplazo directo para múltiples configuraciones de compuerta lógica, reduciendo la complejidad de PCB
Parámetros técnicos clave
Número de circuitos: 6
Entradas por circuito: 1
Rango de voltaje de suministro: 2V a 6V
Corriente de salida: 5.2MA (alto y bajo)
Nivel lógico de entrada - Bajo: 0.3V a 1.2V
Nivel lógico de entrada - alto: 1.5V a 4.2V
Retraso de propagación máxima: 21ns a 6V, 50pf de carga
Temperatura de funcionamiento: -40 ° C a 85 ° C
Características de calidad y seguridad
Diseñado para cumplir con los estrictos estándares de calidad de Texas Instruments
Paquete SOIC-14 estándar de la industria para la confiabilidad del montaje en superficie
Sobreemperatura y resiliencia de sobrevoltaje
Compatibilidad
Compatible con entradas de nivel lógico de varios sensores y microcontroladores
Directamente intercambiable con otros dispositivos lógicos de la serie 74HC
Áreas de aplicación
Sistemas de control industrial
Robótica y automatización
Electrónica de consumo
Acondicionamiento de señal
Proceso de datos
Ciclo de vida del producto
Estado activo, sin indicación de interrupción
La información de soporte para reemplazos o actualizaciones está disponible si es necesario en el futuro
Varias razones clave para elegir este producto
La solución de 6 inversores altamente integrada reduce el recuento de piezas
La reputación de la calidad y la confiabilidad de Texas Instruments
Amplio rango de voltaje operativo se adapta a diversas aplicaciones
Bajo consumo de energía ideal para dispositivos portátiles y operados por baterías
Adecuado para operaciones lógicas de alta velocidad debido al retraso de propagación rápida
Paquete de montaje en superficie adecuado para procesos de fabricación modernos y automatizados
