Número de pieza del fabricante
Sn74hc14d
Fabricante
Instrumentos de Texas
Introducción

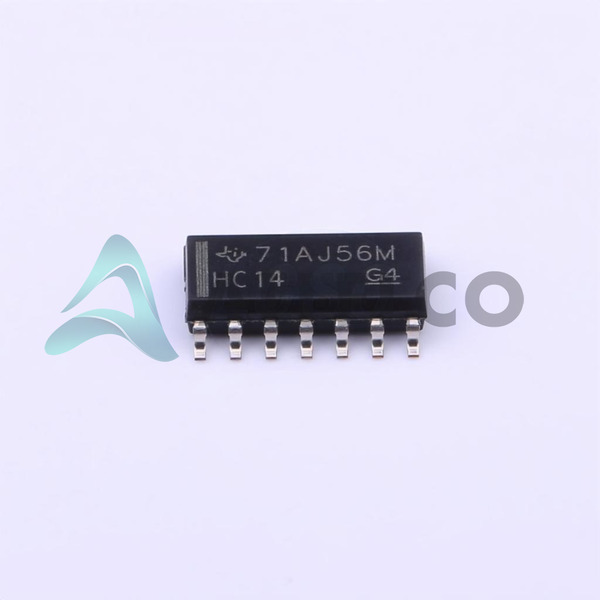

El SN74HC14D es un inversor hexadecimal con entradas Schmitt Trigger de Texas Instruments, implementadas en la familia lógica de 74HC.
Características del producto y rendimiento
Puerta lógica del inversor hexadecimal con 6 circuitos independientes
Topología de entrada de disparo de Schmitt para una inmunidad de ruido mejorada
Admite una amplia gama de voltajes de suministro de 2 V a 6V
Corriente inactiva baja de 2 microamperios máximo
Capaz de conducir la salida de 5.2mA alta y baja
Ventajas de productos
Inmunidad de alto ruido debido a la función Schmitt Trigger
Adecuado para aplicaciones que funcionan con baterías debido al bajo consumo de energía
Compatible con una amplia gama de voltajes operativos
Parámetros técnicos clave
Voltaje - Suministro: 2V a 6V
Corriente - Obliescent (Max): 2 µA
Corriente - salida alta, baja: 5.2MA
Nivel lógico de entrada - Bajo: 0.3V a 1.2V
Nivel lógico de entrada - alto: 1.5V a 4.2V
Retraso de propagación máxima @ V, Max CL: 21ns @ 6V, 50pf
Temperatura de funcionamiento: -40 ° C a 85 ° C
Tipo de montaje: soporte de superficie
Paquete de dispositivo de proveedor: 14-SOIC
Paquete/Caso: 14-SOIC (0.154 ", 3,90 mm de ancho)
Características de calidad y seguridad
Construido de acuerdo con los estándares de la industria para las puertas lógicas
Adecuado para rangos de temperatura industrial
Compatibilidad
Compatibilidad de interfaz con los niveles lógicos de CMOS y TTL
Montaje compatible con la tecnología de montaje en superficie
Paquete 14-Soic ampliamente utilizado en circuitos electrónicos
Áreas de aplicación
Utilizado en aplicaciones de procesamiento de señales, modelado de olas y filtrado de ruido
Aplicable en Electrónica de Consumidor, Sistemas de Comunicación y Procesamiento de datos
Ciclo de vida del producto
Descontinuado en digi-key, sugiriendo que puede estar llegando al final de la vida
Posible disponibilidad a través de otros proveedores o mercados secundarios
Posible existencia de modelos o actualizaciones de reemplazo más nuevos
Varias razones clave para elegir este producto
La característica de disparo de Schmitt aumenta la confiabilidad en entornos ruidosos
Corriente inactiva baja adecuada para aplicaciones sensibles a la energía
Amplio rango de voltaje de funcionamiento para flexibilidad en varios diseños
Capacidad de accionamiento de alta salida
Paquete estándar de la industria y especificaciones de temperatura para una amplia compatibilidad
El estado descontinuado puede requerir la consideración para el apoyo y la disponibilidad a largo plazo
