Número de pieza del fabricante

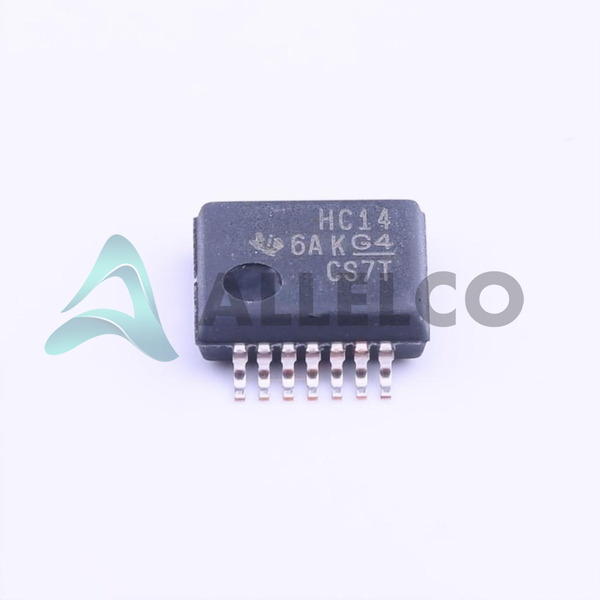

SN74HC14DBR
Fabricante
Instrumentos de Texas
Introducción
El SN74HC14DBR es una puerta lógica y un dispositivo inversor de los instrumentos de Texas, diseñado específicamente para realizar la función de inversión con características de activación de Schmitt para un control de señal mejorado.
Características del producto y rendimiento
Contiene seis inversores independientes
Schmitt Actividad de activación para la inmunidad de ruido y el manejo más lento del tiempo de aumento/caída
Bajo consumo de energía con una corriente inactiva de 2 µA
Capaz de conducir hasta 5.2 mA de corriente de salida para niveles altos y bajos
Voltaje de funcionamiento amplio de 2 V a 6V
Inmunidad de alto ruido
Diseñado para optimizar el pulso de la señal con el máximo retraso de propagación de 21ns a 6V, 50pf
Opera en un rango de temperatura de -40 ° C a 85 ° C
Ventajas de productos
Control y estabilidad de la señal mejorada a través de la acción de activación de Schmitt
Adecuado para aplicaciones que funcionan con baterías debido a los bajos requisitos de energía
Flexibilidad en uso en varias entradas de nivel lógico
Rendimiento robusto en condiciones de temperatura y voltaje amplias
Parámetros técnicos clave
Tipo lógico: inversor con disparador de schmitt
Número de circuitos: 6
Suministro de voltaje: 2V a 6V
Inquilino de corriente (máximo): 2 µA
Nivel lógico de entrada Bajo: 0.3V a 1.2V
Nivel lógico de entrada alto: 1.5V a 4.2V
Retraso de propagación máxima @ V, Max CL: 21ns a 6V, 50pf
Características de calidad y seguridad
Fabricado por Texas Instruments, asegurando la alta calidad y la confiabilidad
Cumple con las regulaciones y calificaciones de seguridad estándar de la industria
Compatibilidad
Compatible con una variedad de familias lógicas debido a su amplio rango de voltaje de operación
Adecuado para la tecnología de montaje en superficie con envasado SSOP-14
Áreas de aplicación
Procesamiento de señal
Formación de pulso y acondicionamiento de forma de onda
Circuitos lógicos digitales
Circuitos de interfaz
Circuitos de tiempo
Ciclo de vida del producto
Estado activo del producto, que actualmente no está cerca de la interrupción
Los reemplazos o actualizaciones futuras estarán disponibles a medida que evolucione la tecnología
Varias razones clave para elegir este producto
Alta inmunidad de ruido y estabilidad ofrecida por la función Schmitt Trigger
Bajo consumo de energía adecuado para aplicaciones sensibles a la energía
Condiciones de funcionamiento versátiles (voltaje y temperatura) acomodando diversos entornos
La reputación de la calidad y la confiabilidad de Texas Instruments garantiza la fiabilidad del producto
Adecuado para una amplia gama de áreas de aplicación debido a sus especificaciones técnicas integrales
