Explicación del interruptor de botón para facilitar el aprendizaje

Los interruptores de botón le permiten controlar los circuitos eléctricos fácilmente con una simple presión.En este artículo, aprenderá qué es un interruptor de botón, cómo funciona y las partes principales que contiene.También comprenderá los diferentes tipos según su operación, configuración de contactos y polo y alcance.Además, verás dónde se utilizan, cómo se comparan con otros interruptores y cómo elegir el correcto.

Catálogo

Figura 1. Interruptor de botón

¿Qué es un interruptor de botón?

Un interruptor de botón es un dispositivo eléctrico simple que se utiliza para controlar manualmente un circuito presionando un botón.Se encuentra comúnmente en paneles de control, máquinas y dispositivos electrónicos donde se requiere una entrada rápida del usuario.Este tipo de interruptor permite al usuario iniciar, detener o activar una acción con una sola pulsación.Está diseñado para un funcionamiento sencillo y un rendimiento fiable tanto en sistemas de baja como de alta potencia.

Los interruptores de botón se utilizan ampliamente porque proporcionan un control directo e intuitivo.A menudo se instalan en paneles o equipos para un acceso conveniente.Estos interruptores están disponibles en diferentes tamaños, formas y materiales según la aplicación.Su objetivo principal es proporcionar una forma rápida y eficiente de controlar funciones eléctricas sin mecanismos complejos.

Principio de funcionamiento del interruptor de botón

Figura 2. Mecanismo de trabajo

Un interruptor de botón funciona cambiando el estado de un circuito eléctrico cuando se presiona el botón.Cuando no se aplica fuerza, el circuito permanece en su estado predeterminado, ya sea abierto o cerrado según el diseño.Al presionar el botón se aplica fuerza a un mecanismo interno, lo que hace que los contactos eléctricos se muevan.Este movimiento permite que la corriente fluya o la detiene instantáneamente.

Cuando se suelta el botón, el interruptor vuelve a su estado original, restaurando el circuito a su condición predeterminada.Esta rápida transición garantiza un control fiable de las señales eléctricas en tiempo real.El cambio en la posición del contacto afecta directamente el flujo de corriente, haciendo que el interruptor actúe como un punto de control en el circuito.Esta simple acción hace que los interruptores de botón sean efectivos para operaciones precisas y repetidas.

Componentes de un interruptor de botón

Figura 3. Estructura interna del botón pulsador

• Tapa de botón (actuador)

La tapa del botón es la parte visible que se presiona para operar el interruptor.Está diseñado para un fácil contacto y puede venir en diferentes colores y formas para su identificación.El actuador transfiere la fuerza aplicada al mecanismo interno.Su diseño garantiza una acción de presión suave y consistente durante el uso repetido.

• Resorte de retorno

El resorte de retorno se encarga de devolver el botón a su posición original después de ser presionado.Almacena energía mecánica cuando se comprime y la libera cuando se elimina la fuerza.Esto garantiza que el interruptor se reinicie de forma rápida y fiable.El resorte también ayuda a mantener una respuesta táctil constante durante el funcionamiento.

• Contacto móvil (contacto puente)

El contacto móvil cambia de posición cuando se presiona el botón.Conecta o desconecta la ruta eléctrica dentro del interruptor.Esta pieza está diseñada para brindar durabilidad para soportar ciclos de contacto repetidos.Su movimiento determina directamente si la corriente fluye a través del circuito.

• Contacto estático

El contacto estático permanece fijo dentro del interruptor y sirve como punto de conexión para el contacto móvil.Forma el camino eléctrico cuando es tocado por el contacto móvil.Estos contactos suelen estar hechos de materiales conductores para una transferencia de corriente eficiente.Su posición estable garantiza un rendimiento de conmutación constante.

• Conjunto de bloque de contacto

El bloque de contactos alberga el sistema de contactos y apoya la alineación adecuada.Garantiza que los contactos móviles y estáticos se encuentren correctamente durante el funcionamiento.Esta estructura ayuda a mantener la confiabilidad eléctrica y reduce el desgaste.También permite el reemplazo modular en algunos diseños de interruptores.

• Terminales (Conexiones Eléctricas)

Los terminales son los puntos de conexión externos donde se conectan los cables.Permiten integrar el interruptor en un circuito eléctrico.Pueden ser terminales de tipo tornillo, tipo soldadura o de conexión rápida.El diseño adecuado de los terminales garantiza conexiones eléctricas seguras y estables.

• Alojamiento (Cuerpo/Base)

La carcasa encierra todos los componentes internos y proporciona protección mecánica.Por lo general, está hecho de materiales plásticos o metálicos duraderos.La carcasa también admite el montaje en paneles o armarios.Protege las piezas internas del polvo, la humedad y los daños mecánicos.

Tipos de interruptores de botón

Basado en la operación

1. Interruptor de botón momentáneo

Figura 4. Ejemplo de interruptor momentáneo

Un interruptor de botón momentáneo es un tipo de interruptor que permanece activo solo mientras se presiona.Una vez que se elimina la presión, vuelve automáticamente a su estado original.Este comportamiento se usa comúnmente en aplicaciones que requieren activación temporal, como timbres o señales de control.La rápida acción de retorno garantiza un control preciso y de corta duración.

Estos interruptores están diseñados para proporcionar una respuesta inmediata durante la operación.La acción de presionar desencadena un cambio y al soltarla se detiene la acción instantáneamente.Esto los hace adecuados para sistemas donde no se necesita activación continua.Su funcionamiento sencillo y su rápido reinicio los hacen ampliamente utilizados en paneles de control y dispositivos electrónicos.

2. Interruptor de botón con enclavamiento (mantenido)

Figura 5. Ejemplo de interruptor de enclavamiento

Un interruptor de botón con pestillo es un tipo de interruptor que permanece en su última posición después de presionarlo.Cuando se presiona el botón una vez, permanece activado hasta que se presiona nuevamente para cambiar su estado.Esto permite que el interruptor mantenga su función sin presión continua.Se utiliza comúnmente para el control de encendido/apagado en sistemas eléctricos.

Este tipo de interruptor proporciona un funcionamiento estable para aplicaciones que requieren un estado constante.El usuario no necesita mantener presionado el botón para mantener el circuito activo.Al presionarlo nuevamente, se cambia el estado, lo que facilita el control de los dispositivos.Su comportamiento mantenido es útil en el control de potencia y operación de equipos.

Basado en la configuración de contacto

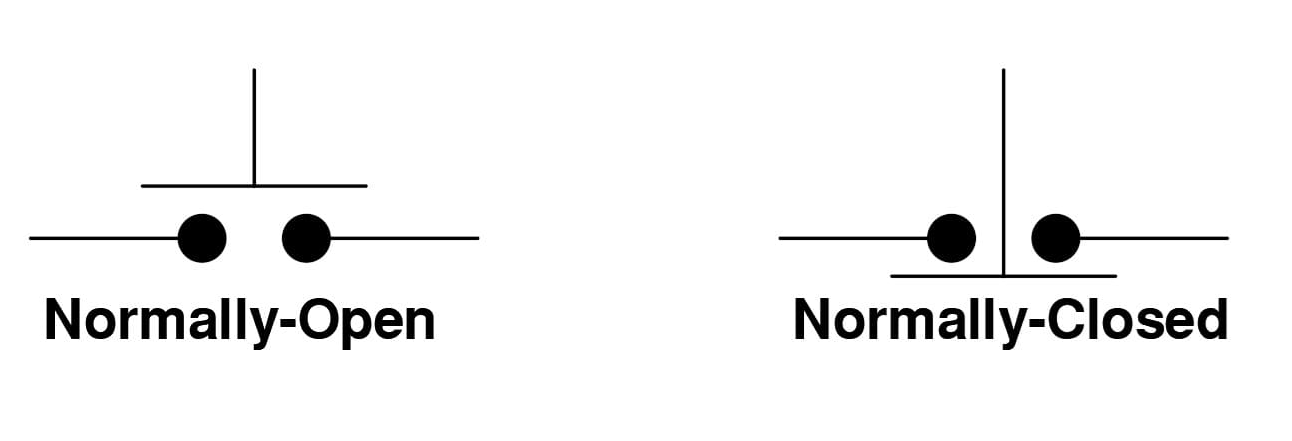

Figura 6. Diagrama NO vs NC

1. Normalmente abierto (NO)

Un interruptor de botón normalmente abierto es un tipo de interruptor en el que el circuito está abierto en su estado predeterminado.Esto significa que no fluye corriente hasta que se presiona el botón.Cuando se presiona el botón, los contactos se cierran y permiten que la corriente pase a través del circuito.Una vez liberado, el circuito vuelve a su estado abierto.

Este tipo de configuración se usa comúnmente en sistemas de control que requieren activación solo cuando es necesario.Garantiza que el circuito permanezca inactivo a menos que lo active el usuario.El comportamiento se muestra claramente en los diagramas de contacto típicos donde el espacio se cierra durante el funcionamiento.Es muy utilizado en botones de inicio y entradas de señal.

2. Normalmente cerrado (NC)

Un interruptor de botón normalmente cerrado es un tipo de interruptor en el que el circuito está cerrado en su estado predeterminado.Esto permite que la corriente fluya continuamente cuando no se presiona el botón.Al presionar el botón se abre el circuito e interrumpe el flujo de corriente.Al soltar el botón se restablece la condición de circuito cerrado.

Esta configuración se utiliza comúnmente en sistemas de seguridad y funciones de parada de emergencia.Garantiza que el circuito permanezca activo a menos que se interrumpa intencionalmente.El cambio de estado de los contactos se representa claramente en los diagramas estándar durante el funcionamiento.Es útil en aplicaciones donde se requiere la interrupción de la corriente para protección.

Basado en poste y lanzamiento

Figura 7. Diagrama SPST y SPDT

SPST y SPDT son configuraciones de interruptores unipolares que controlan un circuito eléctrico.Un interruptor SPST (unipolar de una vía) tiene una entrada y una salida, lo que permite un control simple de encendido/apagado.Actúa como un interruptor básico que conecta o desconecta un circuito.Esto lo hace adecuado para tareas de conmutación sencillas.

Un interruptor SPDT (unipolar de doble vía) también controla un circuito pero proporciona dos posibles rutas de salida.Permite dirigir la corriente a una de dos conexiones.Esto lo hace útil para seleccionar entre dos circuitos o modos diferentes.El diagrama normalmente muestra una entrada conmutando entre dos salidas.

Figura 8. Diagrama DPST y DPDT

DPST y DPDT son configuraciones de interruptores bipolares diseñadas para controlar múltiples circuitos al mismo tiempo.Un interruptor DPST (bipolar de una vía) puede controlar dos circuitos separados simultáneamente con una sola acción.Permite encender o apagar ambos circuitos juntos.Esto es útil en aplicaciones que requieren control sincronizado.

Un interruptor DPDT (bipolar y bipolar) controla dos circuitos y proporciona dos rutas de conmutación para cada uno.Permite una conmutación más compleja al redirigir la corriente de múltiples maneras.Esta configuración se usa comúnmente en circuitos de inversión y sistemas de control avanzados.El diagrama normalmente muestra dos polos conmutando entre dos conjuntos de salidas.

Ventajas y desventajas de los interruptores de botón

Ventajas de los interruptores de botón

• Simple y fácil de operar

• Tiempo de respuesta rápido

• Diseño compacto y que ahorra espacio

• Fiable para uso repetido

• Disponible en muchos tamaños y estilos

• Adecuado para sistemas de baja y alta potencia

Limitaciones de los interruptores de botón

• Control limitado en comparación con interruptores complejos

• Desgaste mecánico con el tiempo

• Requiere interacción física

• Puede necesitar protección en ambientes hostiles

• No es ideal para conmutación continua sin circuitos de soporte.

Aplicaciones de los interruptores de botón

1. Paneles de control industriales

Los interruptores de botón se utilizan comúnmente en máquinas industriales para funciones de inicio, parada y reinicio.Proporcionan un control rápido y directo a los operadores que manipulan el equipo.Su etiquetado claro y codificación de colores mejoran la seguridad y la eficiencia.Estos interruptores son buenos para el funcionamiento confiable de la máquina.

2. Electrónica de consumo

Muchos dispositivos cotidianos, como electrodomésticos y gadgets, utilizan interruptores de botón para la entrada del usuario.Permiten controlar funciones fácilmente sin interfaces complejas.Su tamaño compacto los hace adecuados para dispositivos electrónicos pequeños.Mejoran la usabilidad y la comodidad.

3. Sistemas automotrices

Los botones se utilizan en vehículos para funciones como arranque del motor, activación de bocina y sistemas de control.Proporcionan un acceso rápido a operaciones esenciales mientras se conduce.Su durabilidad garantiza un rendimiento fiable en diferentes condiciones.Estos interruptores mejoran el control y la comodidad del conductor.

4. Equipo médico

Los dispositivos médicos utilizan interruptores de botón para operaciones precisas y controladas.Permiten operar equipos de forma segura y eficiente.Su acción receptiva es importante en diferentes situaciones.A menudo se utilizan diseños limpios y sellados por motivos de higiene.

5. Sistemas de automatización del hogar

Los botones pulsadores se utilizan en sistemas domésticos inteligentes para iluminación, seguridad y control de dispositivos.Proporcionan una interfaz sencilla para controlar funciones automatizadas.Su integración con sistemas electrónicos los hace versátiles.Mejoran la comodidad en los hogares modernos.

6. Sistemas de Control e Instrumentación

En los sistemas de medición y control, los botones se utilizan para activar funciones y ajustar la configuración.Proporcionan entrada manual precisa para el control del sistema.Su confiabilidad garantiza un rendimiento constante en aplicaciones sensibles.Estos interruptores se utilizan ampliamente en configuraciones de prueba y monitoreo.

Interruptor de botón versus interruptor de palanca versus interruptor basculante

Característica	Pulsador Cambiar	Interruptor de palanca	Interruptor basculante
Fuerza de actuación	1,5–5 N típico	2–6 N típico	2–5 N típico
Distancia de viaje	0,5 a 3 mm	2-6mm	1,5–4 mm
Tipo de operación	Momentáneo o enganche	Solo mantenido	Solo mantenido
Vida eléctrica	100.000–1.000.000 ciclos	50.000–200.000 ciclos	50.000-150.000 ciclos
Vida mecánica	Hasta 1.000.000+ prensas	100.000–500.000 alterna	100.000–300.000 prensas
Calificaciones de contacto	0,1 A–10 A (bajo a medio)	3A–20A (medio a alto)	6A–20A (medio a alto)
Orificio de montaje Tamaño	8 mm, 12 mm, 16 mm, 22mm	6 mm–12 mm típico	20 mm–30 mm recorte rectangular
Grosor del panel	1-6mm	1-5 milímetros	1–4 milímetros
Velocidad de conmutación	<10 ms respuesta	10 a 20 ms	10 a 20 ms
Contacto Resistencia	≤50 mΩ típico	≤20 mΩ típico	≤20 mΩ típico
Clasificación de sellado	Hasta IP67/IP68 disponible	normalmente IP40–IP65	normalmente IP40–IP65
iluminación Opción	Común (LED anillo/indicador)	Limitado	Común (retroiluminado tipos)
Tipos de terminales	Soldadura, tornillo, conexión rápida	Soldadura, tornillo	conexión rápida, espada
Temperatura de funcionamiento	-25°C a +85°C típico	-20°C a +85°C	-20°C a +85°C

Conclusión

Los interruptores de botón ofrecen una manera confiable y fácil de controlar circuitos eléctricos mediante una simple entrada manual.Su funcionamiento se basa en el movimiento básico de los contactos, respaldado por componentes internos bien definidos y varias configuraciones, como momentáneas, de enclavamiento, NA/NC y diferentes tipos de polos y tiros.Se utilizan ampliamente en todas las industrias debido a su rápida respuesta, diseño compacto y versatilidad, a pesar de algunas limitaciones como el desgaste mecánico.La elección del interruptor correcto depende de las clasificaciones eléctricas, el tipo de operación, el entorno y la calidad de construcción para garantizar un rendimiento adecuado y una confiabilidad a largo plazo.
