Aislador eléctrico: principio de funcionamiento, tipos y aplicaciones

Los aisladores eléctricos le ayudan a desconectar de forma segura partes de un sistema eléctrico de la energía.En este artículo, aprenderá qué es un aislador eléctrico, por qué es importante para la seguridad y cómo funciona en condiciones sin carga.También comprenderá sus componentes principales, los tipos comunes y en qué se diferencia de un disyuntor.Al final, verá dónde se utilizan los aisladores en los sistemas eléctricos.

Catálogo

Figura 1. Aislador eléctrico

¿Qué es un aislador eléctrico?

Un aislador eléctrico es un dispositivo de conmutación mecánico que se utiliza para desconectar completamente una parte de un circuito eléctrico de la fuente de alimentación.Su objetivo principal es garantizar condiciones de trabajo seguras proporcionando una separación clara y visible entre las secciones energizadas y desenergizadas.A diferencia de los dispositivos automáticos, un aislador se opera manualmente y está diseñado sólo para aislar, no para interrumpir la corriente.Crea una interrupción física en el circuito para que pueda realizar el mantenimiento o la inspección de forma segura.Los aisladores eléctricos se utilizan ampliamente en sistemas de energía para mejorar la seguridad y evitar el contacto accidental con componentes activos.

¿Por qué son importantes los aisladores eléctricos?

Los aisladores eléctricos son buenos para mantener la seguridad en los sistemas eléctricos, especialmente durante los trabajos de mantenimiento y reparación.Garantizan que una sección del circuito esté completamente desconectada, lo que reduce el riesgo de descarga eléctrica o daños al equipo.Al proporcionar un espacio abierto visible, los aisladores ayudan a confirmar que no fluye corriente en la parte aislada.Esto hace que sea más seguro trabajar con confianza en equipos de alto voltaje.Los aisladores eléctricos también ayudan a prevenir la activación accidental, que puede provocar graves peligros en entornos industriales y de distribución de energía.

Principio de funcionamiento del aislador eléctrico

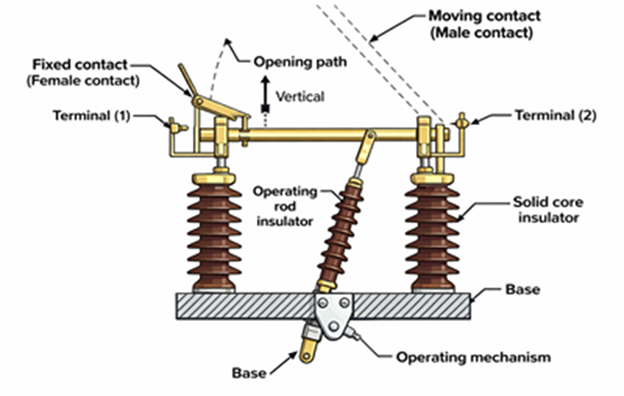

Figura 2. Diagrama de funcionamiento del aislador eléctrico

Un aislador eléctrico funciona solo cuando no fluye corriente de carga en el circuito, lo que garantiza condiciones de conmutación seguras.Cuando se abre el aislador, su contacto móvil se separa del contacto fijo para crear un espacio de aire claro.Este espacio de aire actúa como una barrera visible que confirma la desconexión eléctrica.La acción de apertura generalmente se realiza a través de un mecanismo de operación mecánico, lo que permite un movimiento suave y controlado.Como no hay corriente durante el funcionamiento, no se produce ningún arco entre los contactos.El aislador permanece en la posición abierta para mantener un aislamiento completo hasta que se vuelva a cerrar manualmente.Este sencillo principio de funcionamiento garantiza una separación fiable y segura de los circuitos eléctricos.

Componentes de un aislador eléctrico

• Contacto fijo

El contacto fijo es una parte conductora estacionaria conectada a la línea entrante o saliente.Proporciona un punto estable para la conexión eléctrica cuando el aislador está cerrado.Este componente está diseñado para manejar alto voltaje y mantener un contacto confiable con una resistencia mínima.

• Contacto en movimiento

El contacto móvil es la parte que abre o cierra físicamente el circuito.Se aleja o se acerca al contacto fijo para crear o eliminar la conexión eléctrica.Su diseño garantiza un funcionamiento suave y una alineación adecuada durante la conmutación.

• Aisladores

Los aisladores sostienen las partes conductoras y evitan el flujo de corriente no deseado al suelo o la estructura.Por lo general, están hechos de porcelana o materiales compuestos para una alta resistencia eléctrica.Estos componentes también proporcionan soporte mecánico para mantener el espacio adecuado entre las partes vivas.

• Mecanismo operativo

El mecanismo operativo controla la apertura y el cierre del aislador.Puede ser manual o motorizado según la aplicación.Este mecanismo garantiza que los contactos se muevan de forma segura y precisa durante el funcionamiento.

• Marco base

El marco base mantiene unidos todos los componentes y proporciona estabilidad estructural.Suele estar fabricado de metal para soportar la carga mecánica del aislador.El marco también garantiza la alineación adecuada de contactos y aisladores.

Tipos de aisladores eléctricos

Aislador de rotura única

Figura 3. Aislador de rotura única

Un aislador de rotura única es un tipo de aislador eléctrico que utiliza un punto de separación de contactos para desconectar el circuito.Consiste en un contacto móvil que se separa de un contacto fijo para crear un único espacio de aire.Esta estructura simple facilita la operación y el mantenimiento en sistemas de energía estándar.El movimiento de contacto suele ser horizontal o rotacional, lo que permite una visibilidad clara de la posición abierta.Debido a su diseño sencillo, se utiliza comúnmente en subestaciones y sistemas de distribución de media tensión.El equipo que se muestra en la figura refleja su disposición de contactos simple y diseño compacto.Los aisladores de ruptura simple son ideales para aplicaciones donde el espacio y la rentabilidad son importantes.

Aislador de doble rotura

Figura 4. Aislador de doble rotura

Un aislador de doble rotura es un aislador eléctrico que crea dos espacios de contacto separados durante el funcionamiento.Dispone de un contacto móvil central que se separa de dos contactos fijos en ambos lados, formando puntos de aislamiento duales.Este diseño mejora el aislamiento eléctrico al aumentar la distancia entre partes vivas.El movimiento de los contactos está equilibrado, lo que mejora la estabilidad mecánica y el rendimiento.Se utiliza comúnmente en subestaciones de alto voltaje donde se requiere un aislamiento más fuerte.La figura ilustra la estructura simétrica que soporta una desconexión eficiente.Los aisladores de doble rotura son adecuados para sistemas que exigen mayores márgenes de seguridad y un aislamiento fiable.

Aislador de pantógrafo

Figura 5. Aislador de pantógrafo

Un aislador de pantógrafo es un tipo de aislador que utiliza un mecanismo de elevación vertical para conectar o desconectar el circuito.Cuenta con un brazo móvil que se eleva hacia arriba para hacer contacto con un conductor aéreo.Este movimiento vertical permite un uso eficiente del espacio en subestaciones compactas.La estructura incluye brazos articulados que se expanden y contraen durante la operación.Se utiliza ampliamente en aplicaciones de alto voltaje donde el espacio horizontal es limitado.La figura muestra la distintiva estructura de elevación que permite la acción de conmutación vertical.Los aisladores de pantógrafo son ideales para subestaciones modernas que requieren diseños compactos y flexibles.

Aislador de rotura horizontal

Figura 6. Aislador de rotura horizontal

Un aislador de rotura horizontal es un aislador eléctrico en el que el contacto móvil se abre hacia los lados para desconectar el circuito.Los contactos giran o oscilan horizontalmente para crear un espacio visible entre ellos.Este tipo se instala comúnmente en subestaciones al aire libre debido a su estructura simple y facilidad de mantenimiento.Proporciona una visibilidad clara de la posición abierta, lo que mejora la seguridad operativa.El diseño permite una fácil instalación en estructuras de soporte con un espacio adecuado.La figura refleja el movimiento de apertura lateral típico de este tipo de aislador.Los aisladores de rotura horizontal se utilizan ampliamente en sistemas de transmisión y distribución.

Aislador de rotura vertical

Figura 7. Aislador de rotura vertical

Un aislador de rotura vertical es un aislador eléctrico donde el contacto móvil se abre hacia arriba o hacia abajo para crear aislamiento.El movimiento vertical ayuda a reducir el espacio horizontal requerido para la instalación.Este diseño es útil en subestaciones donde las limitaciones de espacio son una preocupación.Los contactos se mueven en un plano vertical, asegurando una separación clara y visible.Se utiliza comúnmente en sistemas de alto voltaje donde se necesita una utilización eficiente del espacio.La figura resalta el mecanismo de apertura hacia arriba que define este tipo de aislador.Los aisladores de rotura vertical se prefieren en diseños compactos con área de terreno limitada.

Aislador eléctrico vs disyuntor

Característica	electrico aislador	Disyuntor
Función principal	Proporciona Desconexión física de un circuito por seguridad.	Detecta fallos e interrumpe la corriente para proteger el sistema.
Tipo de operación	manuales o accionado por motor (no automático)	Automático disparo con control manual opcional
Manejo de carga	Opera sólo en 0 A (condición sin carga)	Opera bajo condiciones de carga completa y corriente de falla
Clasificado Capacidad de interrupción	0 kA (no se puede interrumpir la corriente)	Normalmente 6 kA hasta 63 kA o más dependiendo del tipo
Manejo del arco	Sin arco mecanismo de supresión	Utiliza arco métodos de enfriamiento (aire, aceite, SF₆ o vacío)
Papel de seguridad	Garantiza visibilidad aislamiento para mantenimiento	Proporciona protección contra sobrecarga y cortocircuito
Velocidad de conmutación	Lento (segundos, dependiente del operador)	Rápido (milisegundos, normalmente entre 10 y 100 ms)
Protección Capacidad	Sin protección función	Incorporado protección (sobrecorriente, cortocircuito, a veces falla a tierra)
Uso típico	Mantenimiento procedimientos de aislamiento y seguridad	Protección contra fallas y conmutación operativa
Operación de contacto	Se abre sólo cuando la corriente ya es cero	Se abre mientras la corriente fluye (incluida la corriente de falla)
Nivel de automatización	Baja (manual o control básico de motores)	Alto (sistemas totalmente automáticos controlados por relé)
Instalación Área	Instalado en subestaciones y patios de distribución (lado de alta tensión)	Utilizado en subestaciones, paneles de distribución y sistemas de usuario final
Diseño Complejidad	Sencillo estructura mecanica	Sistema complejo Con componentes de detección, disparo y control de arco.
Mantenimiento Requisito	mínimo (inspección y limpieza)	regular mantenimiento requerido (contactos, mecanismo, cámara de arco)
Aislamiento Visibilidad	Proporciona visibilidad espacio de aire (desconexión clara)	No visible aislamiento;Requiere aislador separado por seguridad.

Ventajas y desventajas de los aisladores eléctricos.

Ventajas de los aisladores eléctricos

• Proporciona un espacio de aire claramente visible para confirmación de seguridad.

• Altamente confiable debido a menos piezas móviles

• Bajos requisitos de mantenimiento en uso a largo plazo

• Rentable en comparación con dispositivos de conmutación complejos

• Mejora la seguridad durante los procedimientos de mantenimiento

Desventajas de los aisladores eléctricos

• No puede funcionar bajo condiciones de carga

• No hay ningún mecanismo de extinción de arco disponible

• Requiere dispositivos adicionales como disyuntores

• La operación manual puede aumentar el tiempo de conmutación

• Funcionalidad limitada en comparación con los dispositivos de protección

• No apto para interrupción de fallas

Aplicaciones de aisladores eléctricos

1. Subestaciones eléctricas

Los aisladores eléctricos se instalan comúnmente en subestaciones para aislar secciones de líneas y equipos de transmisión.Permiten un mantenimiento seguro desconectando los circuitos de alta tensión de la fuente de alimentación.Esto ayuda a prevenir accidentes y garantiza un funcionamiento fiable del sistema.

2. Sistemas de Transmisión y Distribución

En las redes de transmisión de energía, los aisladores se utilizan para separar secciones defectuosas o inactivas.Ayudan a mantener la estabilidad del sistema aislando líneas específicas durante las reparaciones.Esto mejora la eficiencia general y la seguridad de la entrega de energía.

3. Sistemas eléctricos industriales

Las plantas industriales utilizan aisladores para desconectar maquinaria y paneles eléctricos durante el mantenimiento.Esto garantiza la seguridad de los trabajadores al manipular equipos eléctricos.También ayuda a evitar el inicio inesperado de la máquina.

4. Estaciones de conmutación

Los aisladores se utilizan en estaciones de conmutación para controlar y gestionar el flujo de energía entre diferentes secciones de la red.Proporcionan una forma segura de aislar circuitos sin interrumpir todo el sistema.Esto apoya el funcionamiento flexible del sistema.

5. Sistemas de energía renovable

En los sistemas de energía solar y eólica, los aisladores se utilizan para desconectar paneles o turbinas de la red.Esto permite un mantenimiento e inspección seguros de los equipos de energía renovable.También protege a los técnicos de riesgos eléctricos.

6. Sistemas de electrificación ferroviaria

Los aisladores eléctricos se utilizan en sistemas ferroviarios para aislar líneas aéreas para trabajos de mantenimiento.Se aseguran de que los tramos de la vía estén desenergizados antes de las reparaciones.Esto mejora la seguridad de los equipos de mantenimiento que trabajan en redes ferroviarias electrificadas.

Conclusión

Los aisladores eléctricos desempeñan un papel en la seguridad eléctrica al proporcionar una forma clara y confiable de separar las secciones desenergizadas de los circuitos activos.Su valor proviene de su diseño simple, aislamiento visible y uso amplio en subestaciones, sistemas de transmisión, instalaciones industriales y otras aplicaciones eléctricas.Los diferentes tipos de aisladores están diseñados para adaptarse a requisitos específicos de instalación y espacio, mientras que sus limitaciones los hacen adecuados solo para conmutación sin carga.Comprender su función, piezas, beneficios y usos ayuda a seleccionar el aislador adecuado para una operación segura y eficaz del sistema.
