Intercambiador de calor: principios de funcionamiento, tipos y aplicaciones

Los intercambiadores de calor le ayudan a transferir calor entre fluidos para controlar la temperatura y mejorar la eficiencia.En este artículo, aprenderá qué es un intercambiador de calor y cómo funciona en términos sencillos.También explorará los tipos principales y los componentes clave.Además, comprenderá los factores que afectan el rendimiento y dónde se utilizan comúnmente los intercambiadores de calor.

Catálogo

Figura 1. Descripción general del intercambiador de calor

¿Qué es un intercambiador de calor?

Un intercambiador de calor es un dispositivo utilizado para transferir calor entre dos o más fluidos sin mezclarlos.Su objetivo principal es trasladar la energía térmica de un fluido caliente a un fluido frío de manera eficiente.Estos fluidos pueden ser líquidos, gases o una combinación de ambos, según el sistema.Los intercambiadores de calor se utilizan ampliamente en procesos industriales, sistemas HVAC y generación de energía para controlar la temperatura.Al permitir la transferencia de calor controlada, ayudan a mejorar la eficiencia energética y el rendimiento del sistema.

¿Cómo funciona un intercambiador de calor?

Figura 2. Transferencia de calor y convección en un sistema

Un intercambiador de calor funciona transfiriendo calor de un fluido de mayor temperatura a un fluido de menor temperatura a través de una superficie de separación.El calor primero se mueve por conducción a través de la pared sólida que separa los fluidos.Al mismo tiempo, se produce convección dentro de cada fluido a medida que fluye, lo que ayuda a distribuir el calor de manera uniforme.La diferencia de temperatura entre los fluidos impulsa este proceso de transferencia de calor continuamente.A medida que el fluido caliente pierde energía, se enfría, mientras que el fluido frío absorbe esa energía y se calienta.El movimiento del flujo juega un papel importante en el mantenimiento de un intercambio de calor eficiente.Este proceso continúa mientras haya una diferencia de temperatura y movimiento de fluido.

Tipos de intercambiadores de calor

Intercambiador de calor de carcasa y tubos

Figura 3. Diagrama del intercambiador de calor de carcasa y tubos

Un intercambiador de calor de carcasa y tubos es un tipo ampliamente utilizado que consta de un haz de tubos encerrados dentro de una carcasa cilíndrica.Un fluido fluye a través de los tubos mientras que otro fluye alrededor de los tubos dentro de la carcasa.El calor se transfiere a través de las paredes del tubo a medida que los fluidos se mueven en caminos separados.Los deflectores dentro de la carcasa guían el flujo y mejoran la eficiencia de la transferencia de calor.Este diseño es duradero y adecuado para aplicaciones de alta presión y alta temperatura.Se utiliza comúnmente en centrales eléctricas, refinerías de petróleo e industrias químicas.Sin embargo, puede ser más grande y requiere más espacio en comparación con los diseños compactos.

Intercambiador de calor de placas

Figura 4. Diseño del intercambiador de calor de placas

Un intercambiador de calor de placas es un dispositivo compacto que utiliza múltiples placas metálicas delgadas para transferir calor entre fluidos.Los fluidos fluyen en canales alternos formados por las placas, lo que permite un contacto estrecho sin mezclarse.Este diseño crea una gran superficie, lo que mejora la eficiencia de la transferencia de calor.El patrón de flujo normalmente promueve la turbulencia, lo que mejora el intercambio de calor.Se utiliza comúnmente en sistemas HVAC, procesamiento de alimentos y refrigeración.Los intercambiadores de calor de placas son fáciles de limpiar y mantener gracias a su estructura modular.Sin embargo, es posible que no sean ideales para aplicaciones de muy alta presión.

Intercambiador de calor enfriado por aire

Figura 5. Sistema intercambiador de calor enfriado por aire

Un intercambiador de calor enfriado por aire utiliza aire ambiente en lugar de agua o líquido para enfriar.Consiste en tubos con aletas y grandes ventiladores que soplan aire a través de la superficie para eliminar el calor.Las aletas aumentan la superficie, lo que ayuda a transferir el calor de forma más eficaz al aire.A medida que el fluido caliente fluye a través de los tubos, se libera calor al aire circundante.Estos sistemas se utilizan comúnmente en plantas de energía, instalaciones petroquímicas y ubicaciones remotas.Son útiles donde el agua es limitada o no está disponible.Sin embargo, su rendimiento depende de la temperatura del aire y de las condiciones ambientales.

Intercambiador de calor de doble tubo

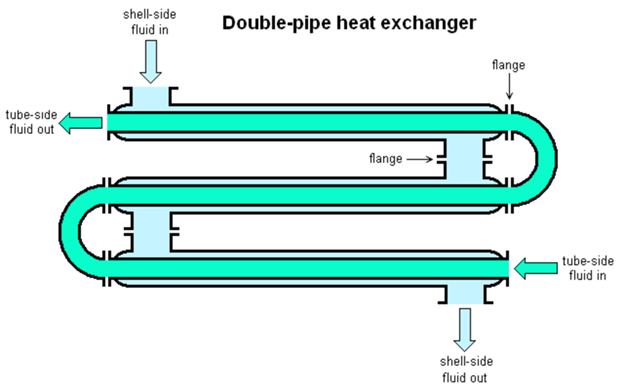

Figura 6. Diseño del intercambiador de calor de doble tubería

Un intercambiador de calor de doble tubo es un diseño simple que utiliza un tubo colocado dentro de otro tubo.Un fluido fluye a través del tubo interior mientras que el otro fluye a través del tubo exterior.La transferencia de calor se produce a través de la pared que separa los dos fluidos.El flujo se puede disponer en paralelo o en contracorriente para mejorar la eficiencia.Este diseño es fácil de instalar y mantener debido a su estructura simple.Se utiliza comúnmente en aplicaciones de pequeña escala y de baja capacidad.Sin embargo, no es adecuado para grandes sistemas industriales debido a su superficie limitada.

Intercambiador de calor de tubos con aletas

Figura 7. Diseño de intercambiador de calor de tubos con aletas

Un intercambiador de calor de tubos con aletas utiliza superficies extendidas llamadas aletas para mejorar la transferencia de calor.Estas aletas están unidas a tubos para aumentar la superficie expuesta al fluido circundante.A medida que el fluido fluye a través de los tubos, el calor se transfiere a las aletas y luego al ambiente externo.Este diseño es especialmente eficaz cuando un fluido tiene una baja capacidad de transferencia de calor, como el aire.Se utiliza comúnmente en radiadores, aires acondicionados y sistemas de refrigeración industriales.El aumento de la superficie ayuda a mejorar la eficiencia general sin aumentar significativamente el tamaño.Sin embargo, las aletas pueden acumular polvo y pueden requerir una limpieza regular.

Componentes de un intercambiador de calor

tubos - Unos tubos conducen uno de los fluidos de trabajo a través del intercambiador de calor.Proporcionan una superficie donde se produce la transferencia de calor entre fluidos.Su disposición ayuda a controlar la dirección del flujo y la eficiencia del intercambio de calor.

Platos - Las placas crean canales que separan los fluidos y al mismo tiempo permiten la transferencia de calor.Son delgados para maximizar el contacto de la superficie y mejorar la eficiencia.Las placas se utilizan comúnmente en diseños de intercambiadores de calor compactos.

Concha - La carcasa es la carcasa exterior que mantiene unidos los componentes internos.Dirige el flujo de fluido alrededor de los tubos o superficies internas.También proporciona soporte estructural y contención.

Aletas - Las aletas son superficies extendidas que se agregan para aumentar el área de transferencia de calor.Ayudan a mejorar la disipación del calor, especialmente cuando se trata de aire.Las aletas se utilizan comúnmente en sistemas enfriados por aire.

Encabezados- Los cabezales distribuyen el fluido uniformemente en múltiples tubos o canales.Garantizan un flujo constante a través del intercambiador de calor.La distribución adecuada ayuda a mantener una transferencia de calor eficiente.

Materiales utilizados en un intercambiador de calor

Cobre - El cobre tiene una excelente conductividad térmica, lo que lo hace ideal para una transferencia de calor eficiente.Es ampliamente utilizado en sistemas HVAC y de refrigeración.También es fácil de formar y unir en la fabricación.

Aluminio - El aluminio es liviano y tiene buenas propiedades de transferencia de calor.Se utiliza comúnmente en intercambiadores de calor automotrices y refrigerados por aire.Su resistencia a la corrosión lo hace apto para uso en exteriores.

Acero inoxidable - El acero inoxidable ofrece alta resistencia y resistencia a la corrosión.Es adecuado para entornos hostiles y aplicaciones químicas.Se utiliza comúnmente cuando se necesita durabilidad.

Acero al carbono - El acero al carbono es resistente y rentable para aplicaciones industriales.Se utiliza en sistemas donde la corrosión es menos preocupante.Proporciona un buen soporte estructural para unidades grandes.

Titanio - El titanio es muy resistente a la corrosión, especialmente en el agua de mar.Se utiliza en ambientes marinos y altamente corrosivos.Aunque es caro, proporciona una larga vida útil.

Factores de rendimiento de un intercambiador de calor

Coeficiente de transferencia de calor - Este factor mide la facilidad con la que el calor se mueve entre fluidos.Un coeficiente más alto significa una mejor eficiencia de transferencia de calor.Depende de las propiedades del fluido y las condiciones de la superficie.

Diferencia de temperatura - Cuanto mayor es la diferencia de temperatura, más rápida se produce la transferencia de calor.Esta diferencia impulsa el proceso general de intercambio de calor.Mantener un gradiente estable mejora el rendimiento.

Tasa de flujo - El caudal afecta la rapidez con la que se elimina o suministra el calor.Caudales más altos pueden mejorar la transferencia de calor pero pueden aumentar el uso de energía.Se requiere un equilibrio adecuado para la eficiencia.

Caída de presión - La caída de presión se refiere a la resistencia que enfrentan los fluidos durante el flujo.Una caída de presión alta puede reducir la eficiencia del sistema y aumentar el consumo de energía.Debe controlarse en el diseño.

Área de superficie - Las superficies más grandes permiten que se transfiera más calor.Los diseños suelen aumentar el área utilizando aletas o placas.Esto mejora la eficacia general del sistema.

Ventajas y desventajas de los intercambiadores de calor.

Ventajas de los intercambiadores de calor

• Mejora la eficiencia energética en los sistemas.

• Reduce los costos operativos

• Soporta control de temperatura

• Funciona con diferentes tipos de fluidos

• Mejora la confiabilidad del proceso

• Ampliamente utilizado en muchas industrias.

Desventajas de los intercambiadores de calor

• Puede ser costoso de instalar

• Requiere mantenimiento regular

• Las incrustaciones pueden reducir la eficiencia

• Los sistemas grandes necesitan más espacio

• El rendimiento depende de las condiciones

• Pueden producirse fugas con el tiempo

Aplicaciones de los intercambiadores de calor

1. Sistemas de climatización

Los intercambiadores de calor se utilizan en sistemas de calefacción, ventilación y aire acondicionado para regular la temperatura interior.Ayudan a transferir calor entre corrientes de aire o fluidos para mantener el confort.Esto mejora la eficiencia energética en los edificios.Se encuentran comúnmente en aires acondicionados y unidades de calefacción.

2. Generación de energía

En las centrales eléctricas, los intercambiadores de calor se utilizan para convertir el agua en vapor y enfriar sistemas.Desempeñan un papel clave en la producción de energía y la gestión térmica.La transferencia de calor eficiente mejora el rendimiento general de la planta.Se utilizan en calderas y condensadores.

3. Industria automotriz

Los vehículos utilizan intercambiadores de calor como radiadores e intercoolers.Estos componentes ayudan a controlar la temperatura del motor y mejorar el rendimiento.Previenen el sobrecalentamiento y aumentan la vida útil del motor.Se utilizan en sistemas automotrices modernos.

4. Procesamiento químico

Los intercambiadores de calor se utilizan para controlar la temperatura durante las reacciones químicas.Ayudan a mantener condiciones operativas seguras y estables.Un control adecuado de la temperatura mejora la calidad del producto.Son ampliamente utilizados en plantas químicas.

5. Industria del petróleo y el gas

En las refinerías de petróleo, los intercambiadores de calor controlan la temperatura durante el procesamiento y el refinado.Ayudan a mejorar la eficiencia y reducir el desperdicio de energía.Se utilizan tanto en operaciones upstream como downstream.Su papel es fundamental en la producción a gran escala.

6. Industria de alimentos y bebidas

Los intercambiadores de calor se utilizan para la pasteurización y el control de temperatura.Garantizan la seguridad alimentaria manteniendo condiciones adecuadas de calefacción y refrigeración.Esto ayuda a preservar la calidad y la vida útil del producto.Se utilizan comúnmente en el procesamiento de lácteos y bebidas.

Conclusión

Los intercambiadores de calor desempeñan un papel importante en el movimiento eficiente de la energía térmica entre fluidos y, al mismo tiempo, mantienen los sistemas estables y productivos.Su rendimiento depende del tipo de diseño, los componentes internos, la selección de materiales y factores como la diferencia de temperatura, el caudal y el área de superficie.Los diferentes tipos de intercambiadores de calor se adaptan a diferentes condiciones operativas, desde unidades HVAC compactas hasta grandes sistemas industriales.Con su amplia gama de aplicaciones, los intercambiadores de calor siguen siendo esenciales para la eficiencia energética, el control de la temperatura y el funcionamiento confiable.
