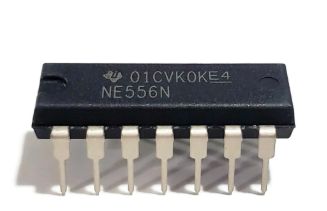

NE556N Dual temporizador IC explicado: funcionalidad y aplicaciones

El NE556 es un IC de doble duración versátil que simplifica las funciones de tiempo en una amplia gama de aplicaciones electrónicas.Como la contraparte de doble temporizador del icónico NE555, combina dos temporizadores independientes en un solo paquete de 14 pines, ideal para proyectos que requieren múltiples operaciones de tiempo.Este artículo cubre el pinout, las características y una comparación del NE556 con componentes similares como LM556 y NE555.Explica cómo usar el NE556 en modos Astable, Monostable y Bistable, junto con aplicaciones prácticas como retrasos en el tiempo y circuitos de sincronización secuenciales, mostrando su versatilidad por usted.

Catalogar

Configuración de pinout

Número de alfiler	Nombre	Descripción
1, 13	Descargar	Salida de colección abierta que descarga un condensador entre intervalos (en fase con salida).Alterna la salida de alto a Bajo cuando el voltaje alcanza 2/3 del voltaje de suministro.
2, 12	Límite	Compara el voltaje aplicado al terminal con un Voltaje de referencia de 2/3 VCC.La amplitud de voltaje aplicado a esto El terminal es responsable del estado establecido del flip-flop.
3, 11	Voltaje de control	Controla el umbral y los niveles de activación.Determina El ancho de pulso de la forma de onda de salida.Un voltaje externo aplicado a esto El PIN también se puede usar para modular la forma de onda de salida.
4, 10	Reiniciar	Pulso negativo aplicado a este pin para deshabilitar o restablecer el temporizador.Cuando no se usa para fines de reinicio, debe conectarse a VCC a Evite el desencadenante falso.
5, 9	Afuera	Este pin normalmente está conectado a la carga, ya que es el único Pin con forma de onda basada en salida.
6, 8	Desencadenar	Responsable de la transición del flip-flop desde el set a reiniciar.La salida del temporizador depende de la amplitud de la Pulso de disparo aplicado a este pasador.
7	Suelo	Voltaje de referencia de tierra (0V).
14	VCC	Voltaje de suministro (típico = 5V, máximo = 18V).

Características y especificaciones técnicas

Característica/especificación	Detalles
Temporizadores de precisión	Dos temporizadores de precisión en un solo paquete
Voltaje de operación típico	+5v
Voltaje de funcionamiento máximo	+18V
Fuente/corriente de sumidero (pin de salida)	150 mA
Voltaje de umbral mínimo	2.4V @ VCC = 5V
Temperatura de funcionamiento	Hasta 70 ° C
Paquetes disponibles	PDIP de 14 pines, SOIC, VSSOP

Alternativas

• LM556

Diferencias de 555 y 556 IC

Característica	NE555 Temporizador IC	Temporizador NE556 IC
Descripción	Temporizador clásico IC	Sucesor de NE555 con dos temporizadores en un paquete
Temporizadores	Temporizador único	Temporizador dual
Paquete	Estándar	Reduce el factor de forma y la complejidad del sistema
Funcionalidad	Idéntico a NE556	Idéntico a NE555
Descripción del pin	Idéntico a NE556	Idéntico a NE555

Utilizando el NE556 IC

El NE556 IC presenta una solución directa pero sofisticada para aplicaciones de tiempo, que recuerdan al conocido NE555.Este circuito integrado presenta una configuración de tiempo de doble duración de 14 pines, que consta de dos conjuntos independientes de pines de temporizador.Este diseño reflexivo permite conexiones compartidas para VCC y tierra, racionalizando los diseños de circuitos al tiempo que aumenta la eficiencia en escenarios que requieren múltiples funciones de tiempo.

Los IC del temporizador, incluido el NE556, son básicos para una amplia gama de aplicaciones electrónicas, gracias a su notable versatilidad.Pueden funcionar en varios modos, cada uno adaptado para tareas específicas:

• Modo de astucia: Genera ondas cuadradas continuas, perfectas para pulsos de reloj.

• Modo monoestable: Produce un solo pulso de salida activado por una señal externa.

• Modo biestable: Actúa como un flip-flop, manteniendo un estado de salida estable hasta que se active.

En aplicaciones prácticas, el NE556 se puede utilizar para todo, desde temporizadores básicos hasta intrincados sistemas de generación de pulsos.Por ejemplo, puede configurar el NE556 en modo Astable para crear un circuito LED parpadeante, mostrando tanto su practicidad como su naturaleza accesible.Tal aprendizaje experimental no solo solidifica el conocimiento de los circuitos de tiempo, sino que también destaca la capacidad del NE556 para administrar los intervalos de tiempo de manera efectiva.

Explorar la arquitectura interna del NE556 revela un diseño robusto que comprende tres resistencias de 5k, comparadores duales y un flip-flop.Esta configuración no solo admite su operación versátil, sino que también facilita el control de tiempo preciso.Los comparadores duales juegan un papel notable en la comparación con precisión de los voltajes de entrada, un aspecto importante de las funciones de tiempo confiables.La familiaridad con estos componentes lo equipa con el conocimiento para solucionar problemas de manera efectiva y mejorar el rendimiento del circuito.

Usos

El Circuito Integrado (IC) NE556 se destaca como un componente notablemente adaptable, encontrando su lugar en una miríada de aplicaciones.Estos incluyen la generación de retraso de tiempo, la modulación de ancho de pulso, la generación de pulsos, el tiempo de precisión y los circuitos de sincronización secuenciales.Su versatilidad le permite actuar como un elemento final en los esfuerzos, atrayendo a quienes aprecian la combinación de creatividad y habilidad técnica.

Generación de retraso de tiempo

En aplicaciones de retraso de tiempo, el NE556 puede configurarse expertamente para producir retrasos precisos.Esta característica es principalmente ventajosa en escenarios en los que el tiempo es de suma importancia, como en sistemas automatizados o mecanismos de seguridad.Al ajustar los valores de resistencia y condensador, está facultado para personalizar la duración de la demora a sus necesidades específicas.Este enfoque práctico para el tiempo se ha encontrado en varias industrias, desde la automoción hasta la electrónica de consumo, donde las secuencias de tiempo confiables juegan un papel clave para garantizar la funcionalidad y la seguridad.

Modulación de ancho de pulso (PWM)

La modulación de ancho de pulso representa otra aplicación prominente del NE556.Esta técnica se utiliza ampliamente en el control del motor, la atenuación LED y la modulación de la señal de audio.Al ajustar el ciclo de trabajo de la señal de salida, puede modular la potencia entregada a una carga, proporcionando un notable nivel de control.Esta adaptabilidad no solo aumenta la eficiencia, sino que también permite una gestión más refinada de los dispositivos.Comprometerse con PWM en proyectos reales a menudo profundiza la apreciación de cómo las variaciones en las características de la señal pueden afectar intensamente el rendimiento del dispositivo.

Generación de pulsos

El NE556 se destaca en generar pulsos, que se pueden utilizar en una amplia gama de aplicaciones, incluida la generación de reloj en circuitos digitales y activación de eventos en lógica secuencial.Su capacidad para producir pulsos estables y repetibles está activa para los sistemas que dependen del tiempo preciso.Con frecuencia puede descubrir que experimentar con varias configuraciones conduce a ideas valiosas sobre el comportamiento de los componentes electrónicos, fomentando una comprensión intuitiva del diseño del circuito.

Tiempo de precisión

Los circuitos de tiempo de precisión se benefician enormemente de las características del NE556.Con su bajo fase y salida estable, es adecuado para aplicaciones que exigen alta precisión.Esto es especialmente pertinente en los sistemas de telecomunicaciones y adquisición de datos, donde incluso las discrepancias de tiempo menores pueden dar lugar a errores significativos.Al integrar el NE556 en estos contextos, puede mejorar la confiabilidad y el rendimiento, destacando la importancia del tiempo meticuloso en los sistemas electrónicos.

Circuitos de tiempo secuencial

Los circuitos de tiempo secuencial, que requieren una serie de eventos cronometrados, representan otra área donde brilla el NE556.Al cascada en cascada de múltiples ICS NE556, puede construir secuencias de tiempo intrincadas, útiles para aplicaciones como líneas de ensamblaje automatizadas o sistemas de control basados ​​en eventos.El conocimiento adquirido al construir estos circuitos a menudo descubre la compleja interacción entre el tiempo, el control y el comportamiento del sistema, que finalmente eleva la experiencia general del diseño.

Modelo 2D (PDIP)
