Número de pieza del fabricante

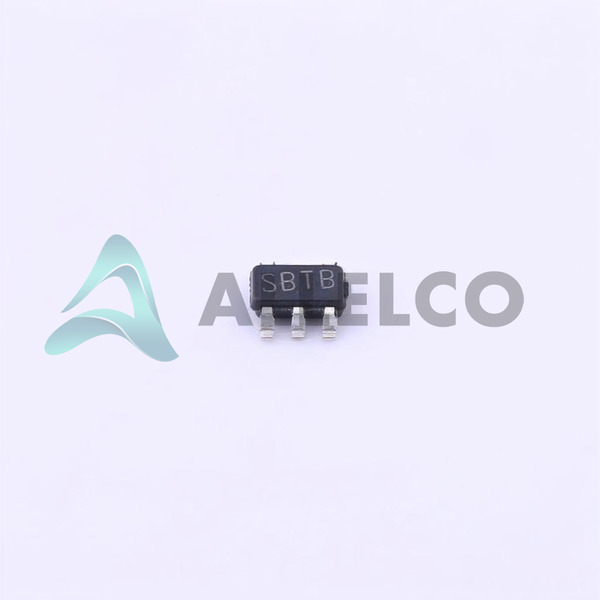

LM3671MF-ADJ
Fabricante
Instrumentos de Texas
Introducción
El LM3671MF-ADJ de Texas Instruments es un regulador de voltaje reducido (Buck) diseñado para la administración de energía en dispositivos compactos con batería.
Características del producto y rendimiento
Voltaje de salida ajustable de 1.1V a 3.3V, atendiendo a diversas necesidades de dispositivos
Admite voltajes de entrada de 2.7V a 5.5V, compatible con la mayoría de las tecnologías de batería
Operación de alta eficiencia debido a la rectificación sincrónica
Capaz de entregar hasta 600 mA de corriente de salida
Cuenta con una alta frecuencia de conmutación de 2MHz, que permite componentes externos más pequeños
Opera de manera eficiente en temperaturas que van desde -40 ° C a 85 ° C
Ventajas de productos
La alta eficiencia conduce a una mayor duración de la batería en aplicaciones portátiles
Tamaño de paquete pequeño (SC-74A, SOT-753) habilita los diseños de circuitos compactos
El voltaje de salida ajustable proporciona versatilidad para diferentes diseños electrónicos
La alta frecuencia de conmutación permite el uso de inductores y condensadores más pequeños y menos costosos
Rectificador síncrono incorporado mejora la eficiencia
Parámetros técnicos clave
Min Voltaje de entrada: 2.7V
Voltaje de entrada máxima: 5.5V
Voltaje de salida min/ajustable: 1.1V
Voltaje de salida máxima: 3.3V
Corriente de salida: 600 mA
Frecuencia de conmutación: 2mhz
Rango de temperatura de funcionamiento: -40 ° C a 85 ° C
Características de calidad y seguridad
Protección contra sobrecorriente y apagado térmico para la seguridad del dispositivo y la longevidad
Compatibilidad
Rango de voltaje de entrada flexible y salida ajustable para una amplia compatibilidad con varias tecnologías de batería y requisitos de dispositivo
Áreas de aplicación
Teléfonos móviles
Reproductores multimedia portátiles
Módulos inalámbricos
Dispositivos de juego portátiles
Ciclo de vida del producto
Estado obsoleto, que indica la interrupción de la producción
Los usuarios deben buscar reemplazos o considerar actualizaciones para nuevos diseños
Varias razones clave para elegir este producto
La reputación de la calidad y la confiabilidad de Texas Instruments en soluciones de gestión de energía
Alta eficiencia y tamaño de paquete pequeño ideal para aplicaciones portátiles
El voltaje de salida ajustable ofrece flexibilidad de diseño
La alta frecuencia de conmutación minimiza la huella de la solución al habilitar componentes pasivos más pequeños
Las características de protección integrales aseguran la seguridad del sistema en condiciones anormales
A pesar de su obsolescencia, los diseños existentes aún pueden beneficiarse de sus características de rendimiento para las necesidades de reemplazo o reparación
