Guía integral del convertidor AD736 verdadero RMS a DC IC

Esta guía explora el circuito integrado AD736, conocido por su precisión en la conversión de verdaderos RMS a voltaje de CC.Con la capacidad de manejar diferentes formas de onda, el AD736 es ideal para aplicaciones de alta precisión y baja potencia como sistemas de energía renovable y dispositivos médicos.Cubriremos sus especificaciones, usos y características de diseño que lo hacen importante en la electrónica moderna.

Catalogar

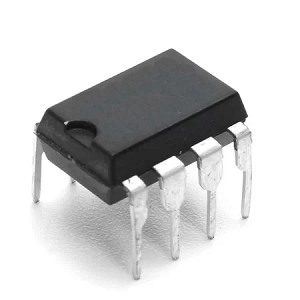

¿Qué es el AD736?

El AD736 es un circuito integrado altamente versátil diseñado para una conversión precisa de voltaje RMS a DC verdadero, con un consumo de energía mínimo y un margen de precisión de ± 0.3 mV y ± 0.3% para entradas de onda sinusoidal.Su capacidad para manejar varias formas de onda, como señales de pulso y ondas sinusoidales controladas por Triac, lo hace ideal para mejorar los rectificadores de precisión y la adaptación a diversas aplicaciones electrónicas.Desde sistemas de energía renovable que requieren un procesamiento de señal preciso hasta dispositivos con batería que se benefician del bajo consumo de energía, el AD736 admite la eficiencia y la confiabilidad.Su arquitectura precisa es buena para industrias como equipos médicos e industriales.La combinación del diseño compacto, la tecnología avanzada y la eficiencia de rentabilidad, el AD736 ejemplifica las tendencias modernas en el diseño de circuitos multifuncionales, que ofrece soluciones escalables para aplicaciones basadas en precisión.

Configuración de PIN AD736

Pin No.	Nombre	Descripción
1	CC	Condensador de acoplamiento
2	Empuje	Pin de impedancia de entrada alta
3	CF	Conecte un condensador de filtro de paso bajo auxiliar desde el Producción
4	-Vs	Voltaje de suministro negativo si se utilizan suministros duales, o Tierra si está conectada a una fuente de suministro único
5	Caver	Conecte el condensador de promedio aquí.
6	PRODUCCIÓN	Voltaje de salida de CC.
7	+VS	Voltaje de suministro positivo.
8	Comunicarse	Común.

Características y especificaciones AD736

Característica/especificación	Descripción
Alta impedancia de entrada	10¹² Ω
Corriente de sesgo de entrada baja	25 PA
Máxima precisión alta	± 0.3 mV ± 0.3% de la lectura
Conversión de RMS con factores de cresta de señal	Hasta 5
Amplio rango de suministro de energía	+2.8 V, −3.2 V a ± 16.5 V
Baja potencia	Corriente máxima de suministro de 200 µA
Salida de voltaje buffered	Sí
Recibes externos requeridos para la precisión	No
Corriente de espera	Solo 25 μA
Impedancia de salida	8 kΩ
Calificación de ESD	500 V
Rango de temperatura de almacenamiento	–65 ° C a +150 ° C

Equivalente para AD736

• AD637

• AD636

AD736 paquetes disponibles

PDIP de 8 líderes

El PDIP de 8 líderes se destaca debido a su adaptabilidad, lo que lo convierte en un activo en la creación de prototipos y la producción a pequeña escala.Este tipo se prefiere en la configuración donde la instalación manual, el reemplazo directo y las pruebas tienen prioridad.Su diseño duradero es beneficioso en arenas educativas y laboratorios experimentales, promoviendo iteraciones y ajustes rápidos sin la necesidad de herramientas especializadas.La accesibilidad del PDIP enciende una sensación de logro en aquellos que ajustan y perfeccionan sus diseños, mejorando aún más su encanto.

Cerdip de 8 líderes

El CerDip de 8 derivaciones se destaca en condiciones adversas, con su estructura cerámica que ofrece una estabilidad de temperatura superior y robustez mecánica.Ideal para escenarios de alta confiabilidad como las operaciones aeroespaciales y militares, representa la firmeza y la precisión.Al soportar entornos duros sin pérdida de función, el papel de Cerdip encarna una confianza tranquila, haciendo eco de su estado de héroe no reconocido en aplicaciones donde se aprecia la estabilidad.

Soic de 8 derivaciones

Adecuado para aplicaciones que priorizan una huella más pequeña y un uso efectivo del espacio de la junta, el SOIC de 8 derivaciones brilla en diseños que exigen miniaturización y ligereza.Su tecnología de montaje en superficie allana el camino para la electrónica elegante y los dispositivos portátiles.Esta elegancia se alinea con la búsqueda de la industria de dispositivos progresivamente más pequeños y más eficientes, una tendencia cautivando a los corazones que buscan innovación sin compromiso.

Utilización del convertidor AD736 RMS-to-DC

El AD736 es un convertidor RMS a-DC versátil y preciso diseñado para convertir las señales de corriente alterna (CA) en salidas de corriente continua (CC) correspondiente, lo que permite la entrega de potencia estable a través de una resistencia.Su arquitectura interna integra componentes como un amplificador de entrada, un rectificador de onda completa de precisión, un núcleo RMS y un amplificador de salida, que funciona al unísono para garantizar una conversión RMS suave y precisa.Dependiendo de la configuración, el AD736 puede funcionar como un convertidor de respuesta promedio o como un verdadero convertidor RMS a DC.En el modo de respuesta promedio, el dispositivo rectifica y filtra la señal de CA para calcular un voltaje equivalente a RMS al ampliar el valor promedio.La figura a continuación ilustra el diagrama de bloque funcional del AD736, que muestra sus módulos internos, incluido el amplificador de entrada, el rectificador de onda completa, el núcleo RMS y el amplificador de salida.Este diagrama resalta el flujo lógico del proceso de conversión RMS a DC.

El diseño innovador del dispositivo incorpora una alta impedancia de entrada para minimizar los errores de carga, lo que lo hace especialmente adecuado para aplicaciones que requieren mediciones precisas de bajo voltaje, como evaluar los voltajes de toque de 200 mV.Se pueden agregar componentes externos, como resistencias y diodos, para proteger contra sobretensiones de voltaje de la línea de CA, mejorando la durabilidad y la confiabilidad de la configuración.Puede adaptar aún más el AD736 a aplicaciones específicas siguiendo recomendaciones en la hoja de datos, como ajustar los valores de los condensadores de acoplamiento o condensadores de suavizado para modificar los tiempos de respuesta o mejorar el rendimiento en condiciones únicas.Esta adaptabilidad hace que el AD736 sea una opción ideal para una amplia gama de necesidades de medición RMS.La siguiente figura proporciona un circuito de aplicación detallado para el AD736.Incluye componentes externos opcionales, como condensadores de acoplamiento y diodos de protección, junto con configuraciones recomendadas para lograr una conversión RMS precisa y protección contra sobretensiones de voltaje en diferentes escenarios.

Aplicaciones del AD736

Medición de precisión: Ideal para una medición precisa de voltajes no sinusoidales.Comúnmente utilizado en Labs para la validación de datos precisos durante los experimentos.

Voltímetros de precisión: Poderes Voltímetros de precisión utilizados en entornos educativos e industriales.Confiable y adaptable a diversas necesidades de medición de voltaje.

Multímetros y versatilidad: Mejora la funcionalidad del multímetro para medir varios parámetros más allá del voltaje.Preferido por su diseño compacto y multifuncional.

Conversiones de RMS a DC operadas por batería: Energía eficiente para uso a largo plazo en dispositivos con batería.Excelente para el trabajo de campo en áreas remotas con acceso limitado de energía.

Aplicaciones de circuito de respuesta promedio: Utilizado en pruebas de audio y medición de potencia para un rendimiento constante.Mejora la calidad del sonido y mejora la confiabilidad del equipo de audio.

Modelo 2D AD736 y dimensiones
