Una guía del ADS1115: ADC compacto y de baja potencia de 16 bits

El ADS1115 IC de Texas Instruments redefine la precisión y la adaptabilidad en el mundo de la conversión analógica a digital.Con su ADC de 16 bits de alta resolución, amplificador de ganancia programable (PGA) y funcionalidad avanzada del comparador, este dispositivo compacto supera las limitaciones de los ADC incorporados en microcontroladores como Arduino y ESP8266.Ideal para aplicaciones que requieren una precisión excepcional, como el monitoreo ambiental, los dispositivos biomédicos y la gestión de la batería, el ADS1115 cierra sin problemas la brecha entre las señales analógicas y el procesamiento digital.En este artículo, exploraremos la configuración PIN, las características, los principios de trabajo y las aplicaciones versátiles del ADS1115, arrojando luz sobre cómo eleva los sistemas de adquisición de datos y simplifica los diseños de proyectos.Sumerja para descubrir cómo este ADC versátil mejora la precisión y la confiabilidad en un amplio espectro de industrias.

Catalogar

Configuración de pinout

Nombre	Descripción del pin
Addr	Dirección I2C Seleccionar (esclavo)
Alerta/rdy	Salida del comparador digital o conversión lista
Gnd	Suelo
Ain0	Canal diferencial 1: entrada de canal 1 de un solo extremo o Entrada negativa
Ain1	Canal diferencial 1: entrada de canal 2 de un solo extremo o Entrada negativa
Ain2	Canal diferencial 2: entrada de canal 3 de un solo extremo o Entrada positiva
Ain3	Canal diferencial 2: entrada de canal 4 de un solo extremo o Entrada negativa
VDD	Fuente de alimentación: 2.0V a 5.5V
SDA	Datos en serie: transmite y recibe datos (utilizados para I2C comunicación)
SCL	Entrada de reloj en serie: registra datos en SDA (utilizado para I2C comunicación)

Características y especificaciones

Característica	Especificación
Rango de temperatura de funcionamiento	–40 ° C a +125 ° C
Rango de suministro	2.0 V a 5.5 V (AVDD mínimo: 2V, voltaje de entrada máximo: 5.5V)
Bajo consumo de corriente	150 μA (en modo de conversión continua)
Interfaz	I2C (direcciones selectables de cuatro pines)
Comparador	Programable
Entradas	Cuatro entradas de un solo extremo o dos entradas diferenciales
Tiempo de asentamiento	Ciclo único
Tasa de datos	Programable, 8 SP a 860 SPS
Oscilador	Interno

Modelos equivalentes

Al considerar alternativas dentro de la misma familia de productos, se presentan varias opciones:

• ADS1113

• ADS1114

• ADS1013

• ADS1014

• ADS1015

En el mundo de la conversión analógica a digital, se destacan algunos ICS notables:

• ADC0804: Este dispositivo viene en un paquete DIP-20 y ofrece una resolución de 8 bits para la conversión analógica a digital.

• ADC0808: Empaquetado en DIP-28, este convertidor A/D de 8 bits presenta un multiplexor de 8 canales, que mejora su versatilidad.

• ADC0809: Similar al ADC0808, este dispositivo también es un convertidor A/D de 8 bits con un multiplexor de 8 canales, presentado en un paquete DIP-28.

Además, el paisaje de ADC incluye una variedad de otras opciones notables:

• Hi7190ip

• MC1408

• ICL7135

• Max186

• MCP3201

• MCP3008

• MCP3202

Principio de trabajo del ADS1115 IC

El ADS1115 Funciona procesando cuatro entradas analógicas (A0, A1, A2, A3), que se enrutan a través de un multiplexor al amplificador de ganancia programable (PGA).Esta arquitectura permite que el convertidor analógico a digital (ADC) maneje un amplio rango de entrada, que abarca de ± 256 mV a ± 6.144 V. Una vez que se amplifica la señal, sufre una conversión en un formato digital de 16 bits, que posteriormente se realizatransmitido a través de la interfaz I2C utilizando los pines SDA, SCL y ADDR.

Multiplexación y amplificación de señal

El multiplexor es básico para la operación del ADS1115, ya que decide qué entrada analógica se está procesando en cualquier momento dado.Al seleccionar secuencialmente cada entrada, el ADS1115 administra eficientemente múltiples señales sin la necesidad de componentes adicionales.Esta característica es principalmente ventajosa en escenarios donde tanto el espacio como el presupuesto son limitados.Además, el amplificador de ganancia programable mejora la flexibilidad del ADS1115, lo que le permite personalizar la configuración de ganancia en función de los atributos únicos de las señales de entrada.Dicha adaptabilidad fomenta la precisión en aplicaciones con niveles de señal fluctuantes, asegurando que el ADC permanezca dentro de su rango operativo óptimo.

Proceso de conversión y salida digital

El proceso de conversión del ADS1115 está meticulosamente diseñado para lograr una alta precisión.Con una resolución de 16 bits, puede representar 65,536 valores discretos, lo que permite distinciones sutiles entre los niveles de entrada.Esta granularidad es principalmente notable en la adquisición de datos del sensor, donde incluso las variaciones menores en la señal de entrada pueden tener una importancia sustancial.La salida digital, comunicada a través de la interfaz I2C, simplifica la integración con microcontroladores y otros dispositivos digitales.El protocolo I2C, reconocido por su directores y eficiencia, permite múltiples dispositivos compartir las mismas líneas de comunicación, mejorando así la arquitectura general del sistema.

Funcionalidad de comparación

Un aspecto notable del ADS1115 es su comparador digital programable incorporado, que evalúa continuamente la entrada analógica contra un voltaje de referencia predefinido.Esta capacidad puede activar las señales de salida para estados listos (RDY) o alerta, lo que facilita las respuestas rápidas a las fluctuaciones en la señal de entrada.Dicha funcionalidad se usa en los sistemas de monitoreo reales, donde se requieren acciones rápidas en función de las lecturas de los sensores.Por ejemplo, en las aplicaciones de monitoreo ambiental, el comparador puede notificar a un microcontrolador cuando los niveles de contaminantes superan los umbrales seguros, lo que permite intervenciones oportunas para proteger la salud y la seguridad.

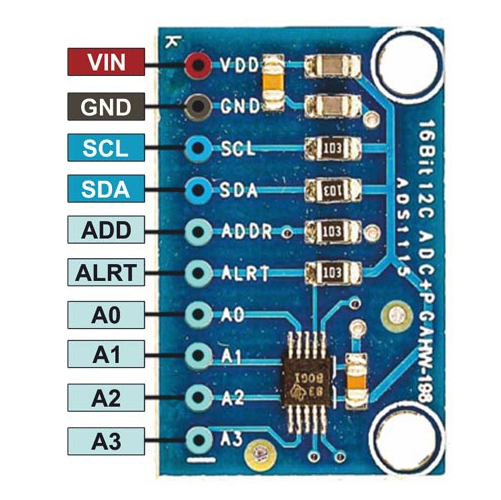

Utilizando el convertidor de analógico a ADS1115 IC IC

El ADS1115, presentado en un tablero de ruptura accesible, ofrece una experiencia de integración perfecta con varias plataformas, incluidas Arduino, ESP8266 y Raspberry Pi, a través de su interfaz I2C.Este ADC de precisión de 16 bits presenta cuatro entradas multiplexadas, lo que permite mediciones individuales y diferenciales.Dicha adaptabilidad fomenta una sensación de confiabilidad, especialmente al aprovechar su referencia calibrada para una mayor precisión.

El ADS1115 funciona transformando señales analógicas en datos digitales, que los microcontroladores pueden procesar fácilmente.Esta conversión juega un papel notable en las aplicaciones que exigen mediciones precisas, como los sistemas de monitoreo ambiental y adquisición de datos.Puede elegir entre entradas de un solo extremo y diferencial, adaptando el dispositivo para cumplir con los requisitos de medición específicos.Por ejemplo, utilizar mediciones diferenciales puede minimizar significativamente el ruido, una ventaja notable en entornos con interferencia eléctrica.

Para facilitar las conexiones, el cableado requerido entre la placa de ruptura ADS1115 y un Arduino se describe en la tabla a continuación:

Pin de tablero de Arduino	Ads1115 pin	Descripción
5V	VDD	Fuente de alimentación a ADS1115
Gnd	Gnd	Conexión a tierra
A5	SCL	Línea de reloj I2C
A4	SDA	Línea de datos I2C
Gnd	Addr	Establece la dirección I2C
2	Alrt	Alerta/Pin listo para la interrupción
Limpiaparabrisas de una olla de 10k.	A1	Canal de entrada analógica A1

Conecte los extremos del potenciómetro de 10k a 5V y GND.Además, conecte un condensador de 100 NF entre 5V y GND.

Usos

El ADS1115 ha establecido una presencia prominente en un amplio espectro de aplicaciones, enfatizando su adaptabilidad y alto rendimiento.Su integración en la electrónica de consumo no solo mejora su experiencia, sino que también resuena con el deseo de precisión en la adquisición de datos.Por ejemplo, en la instrumentación portátil, el ADS1115 facilita lecturas precisas que son dinámicas para las mediciones de campo, fomentando así un sentido de confianza y confiabilidad en entornos variados.

Electrónica de consumo

Dentro del sector de electrónica de consumo, el ADS1115 se utiliza con frecuencia en dispositivos que exigen una conversión analógica a digital de alta resolución.Esto abarca equipos de audio, donde la calidad del sonido es de suma importancia.La capacidad del dispositivo para detectar variaciones sutiles en la señal puede elevar significativamente la fidelidad de audio, un factor que resuena profundamente con usted.A menudo puede expresar su satisfacción, señalando que los sistemas equipados con ADS1115 ofrecen una claridad y profundidad de sonido que mejora profundamente su experiencia auditiva.

Instrumentación portátil

La importancia del ADS1115 en la instrumentación portátil es notable.Su bajo consumo de energía lo hace ideal para dispositivos operados por baterías, donde la eficiencia tiene un valor considerable.Por ejemplo, en las herramientas de monitoreo ambiental, el ADS1115 proporciona lecturas precisas de temperatura y humedad, que se utilizan para la investigación y la recopilación de datos.Con frecuencia puede comentar que la confiabilidad de los datos de estos instrumentos afecta sustancialmente la integridad de sus hallazgos, destacando la inversión emocional en resultados de investigación precisos.

Sistemas de medición de temperatura

Los sistemas de medición de temperatura obtienen ventajas sustanciales de la precisión ofrecida por el ADS1115.En aplicaciones que abarcan procesos industriales a la automatización del hogar, es imprescindible mantener lecturas de temperatura precisas.La incorporación del ADS1115 permite el monitoreo actual, lo que puede impulsar intervenciones oportunas en el control de procesos.Las observaciones indican que los sistemas que emplean este componente experimentan menos fluctuaciones, fomentando un entorno operativo estable que contribuye a la tranquilidad por usted.

Monitoreo de voltaje de batería y corriente

El ADS1115 demuestra ser principalmente beneficioso en las aplicaciones centradas en el voltaje de la batería y el monitoreo de corriente.Su capacidad para ofrecer mediciones precisas ayuda a optimizar el rendimiento de la batería y extender la longevidad.Puede tener en cuenta que los sistemas de gestión de baterías que incorporan el ADS1115 permiten un seguimiento efectivo de los niveles de carga y las tasas de descarga.Esta capacidad mejora la toma de decisiones con respecto al uso y el mantenimiento de la batería, lo que finalmente conduce a un enfoque más sostenible para la gestión de la energía.

Automatización de fábrica y control de procesos

En la automatización de fábrica y el control de procesos, el ADS1115 juega un papel básico en los sistemas de adquisición de datos.Su alta precisión y tiempo de respuesta rápida permiten el monitoreo actual de varios parámetros, que se utiliza para mantener la eficiencia operativa.La retroalimentación de usted acentúa el valor de los datos confiables en los ajustes de procesos de guía, lo que puede generar ahorros de costos sustanciales y aumentar la productividad.La conexión emocional con la eficiencia y el rendimiento impulsa el compromiso de utilizar una tecnología tan confiable.

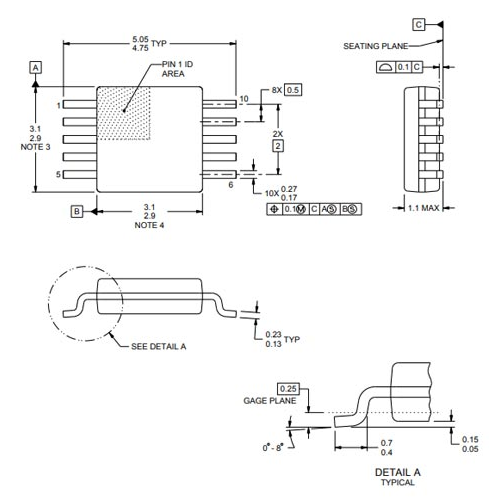

Diseño del modelo 2D y dimensiones

Notas:

• Todas las dimensiones lineales están en milímetros.Cualquier dimensión en Los paréntesis son solo de referencia.Dimensionamiento y tolerancia son por asme Y14.5m.

• Este dibujo está sujeto a cambios sin previo aviso.

• Esta dimensión no incluye flash de moho, protuberancias o Gate Burrs.Flash de moho, protuberancias o rebabas no debe exceder 0.15 mm por lado.

• Esta dimensión no incluye Flash InterLead.Interno Flash no debe exceder 0.25 mm por lado.

• Referencia: registro de JEDEC MO-187, Variación BA.
