Diodo 1N4002: características, aplicaciones y pinout

El diodo 1N4002 es un componente clave de la popular serie 1N400X, que incluye diodos diseñados para diferentes niveles de voltaje que varían de 50 V a 1000V.Comúnmente utilizado en adaptadores de CA, sistemas de energía y reguladores de voltaje, el 1N4002 es adecuado para aplicaciones que requieren un voltaje inverso de 100V.Este artículo explora las especificaciones técnicas, aplicaciones prácticas y características únicas del diodo 1N4002, proporcionando información valiosa sobre su papel en el diseño de circuitos electrónico.

Catalogar

Descripción general del diodo 1N4002

El 1N4002 Diodo ha forjado un nicho indispensable en dispositivos electrónicos gracias a sus impresionantes fortalezas de rectificación.Está elaborado para soportar un voltaje inverso máximo de 100V y administra de manera hábil una corriente directa de 1A, resistentes a las corrientes de sobretensión que alcanzan los 30A.Dicha capacidad brilla en circunstancias propensas a sobretensiones de voltaje inesperadas, con frecuencia en circuitos electrónicos.Una característica que vale la pena señalar es su corriente inversa mínima de simplemente 5 µA, ejemplificando su notable eficiencia en la detención del flujo de voltaje inverso y, por lo tanto, salvaguardar componentes electrónicos sensibles 1N4002 diodos encuentran un uso generalizado en contextos electrónicos de baja frecuencia que requieren la transformación de la corriente alternativa (AC) enactual (DC).Esta transformación es de gran importancia en las unidades de suministro de energía y otros sistemas que exigen una salida de CC constante.

Configuración de PIN de 1N4002

Pin No.	Nombre	Descripción
1	Ánodo	La dirección del flujo de corriente siempre está a través del ánodo Terminal.
2	Cátodo	El flujo de corriente existirá en todo el cátodo.

Símbolo 1N4002, huella, modelo CAD

Símbolo 1N4002

Huella 1N4002

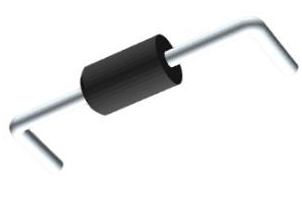

Modelo CAD 1N4002

Características del diodo 1N4002

• Manejo actual: admite una corriente avanzada promedio de 1A.Corriente inversa mínima de 5 µA, reduciendo la fuga.

• Protección contra sobretensiones: maneja una corriente máxima no repetitiva de 30A, protegiendo los circuitos de las oleadas.Resistir un voltaje inverso repetitivo de 100V, lo que garantiza la durabilidad contra las fluctuaciones de voltaje.

• Rendimiento térmico: funciona dentro de un amplio rango de temperatura de -55 ° C a +175 ° C, asegurando la confiabilidad en entornos extremos.Capaz de disipar hasta 3W de potencia, manejando el calor de manera efectiva para evitar la sobrecarga térmica.

• Diseño y durabilidad: encerrado en un paquete DO-41 con un diseño de unión difusa, reduciendo la fuga de corriente inversa.Mantiene la integridad estructural y el rendimiento estable en diferentes condiciones ambientales.

• Versatilidad de la aplicación: ideal para tareas de conversión y protección de energía en circuitos electrónicos, mejorando la eficiencia y confiabilidad del sistema.

Especificaciones mejoradas de 1N4002

Tipo	Parámetro
Corriente promedio de avance	1A
Corriente máxima no repetitiva	30A
Corriente inversa	5 µA
Voltaje inverso de RMS	70V
Voltaje reverso repetitivo máximo	100V
Paquete	Do-41

Ventajas del diodo 1N4002

Mejora de la eficiencia con baja caída de voltaje hacia adelante

Reconocido por su baja caída de voltaje hacia adelante, el diodo 1N4002 juega un papel en la promoción de la eficiencia energética dentro de los circuitos electrónicos.Este atributo no solo limita la pérdida de potencia, sino que también mitiga la generación de calor, mejorando así el rendimiento del circuito.

Resiliencia inquebrantable en la gestión de corrientes de sobretensión hacia adelante

El diodo 1N4002 sobresale en su capacidad para manejar las corrientes sustanciales de sobretensión hacia adelante sin daños, ofreciendo una protección atractiva para los circuitos.Esta competencia es excelente en los circuitos de protección de los picos de corriente imprevistos, que pueden provenir de los cambios abruptos de carga o las fluctuaciones en la fuente de alimentación.En consecuencia, mantiene la continuidad operativa en sistemas graves, enfatizando la integración reflexiva de la protección contra el aumento en los diseños de circuitos para alinear las expectativas de confiabilidad.

Equilibrio de construcción rentable con confiabilidad

Con su construcción rentable, el 1N4002 no se compromete a la confiabilidad, por lo que es una opción convincente para aplicaciones conscientes del presupuesto y exigentes.Esta armonía entre la rentabilidad y el rendimiento es atractiva en entornos de producción a gran escala, donde las consideraciones presupuestarias a menudo influyen en la elección de los componentes al tiempo que mantienen la precedencia de la calidad.

Integridad optimizada del circuito a través de una fuga inversa mínima

La baja fuga inversa se destaca como una característica notable del diodo 1N4002, frenando el flujo de corriente de dirección inversa indeseable.Este aspecto es bueno para preservar la funcionalidad del circuito.En los diseños de la fuente de alimentación, por ejemplo, esta característica garantiza la facilitación del flujo de corriente solo en la dirección prevista, evitando así las fallas del circuito y fomentando la estabilidad operativa.

Resistencia en entornos de soldadura a alta temperatura

La resiliencia del diodo contra los procesos de soldadura a alta temperatura subraya su durabilidad y versatilidad en las condiciones de fabricación.Este rasgo es ventajoso en los procedimientos de ensamblaje exigentes, donde los componentes deben soportar un estrés térmico sustancial.Tal resiliencia en entornos rigurosos ayuda a fabricar productos electrónicos robustos y confiables que cumplan con criterios de rendimiento estrictos.

Diodos equivalentes al 1N4002

• 1N4148

• 1N4733A

• 1N5408

• 1N5822,

• 1N4003

• 1N4004

• 1N4005

• 1N4006

• 1N4007

¿Cómo garantizar el uso seguro de un diodo 1N4002?

El diodo 1N4002 está diseñado para manejar voltajes por encima de 100 V de manera eficiente, pero tiene un límite máximo de 1000V.Es importante nunca dejar que el voltaje en su circuito exceda este límite, ya que hacerlo puede dañar el diodo o hacer que falle por completo.Antes de la instalación, siempre verifique las especificaciones de su circuito para confirmar que el voltaje permanece dentro del rango de operación seguro del diodo.

Preste atención a la configuración PIN del diodo antes de la instalación.El diodo 1N4002 tiene dos pines: el ánodo y el cátodo.El cátodo está marcado con una franja en el cuerpo del diodo, y es necesario orientarlo correctamente durante el ensamblaje.Si el diodo se instala hacia atrás, no funcionará correctamente y puede dañar su circuito.Verifique dos veces la orientación antes de soldar el diodo en su lugar.

El diodo puede manejar de manera segura una corriente máxima de 1000 mA (1 amperios).Exceder a esta corriente puede provocar un sobrecalentamiento o daños permanentes al diodo.Para evitar esto, incluya un componente limitante de corriente, como una resistencia en su circuito para garantizar que la corriente permanezca por debajo del umbral seguro.La gestión actual adecuada es excelente para la operación confiable del diodo.

Finalmente, la temperatura de funcionamiento para el diodo 1N4002 varía de -55 ° C a +175 ° C.Si el entorno está demasiado frío o demasiado caliente, el diodo puede funcionar mal o deteriorarse con el tiempo.Para los circuitos utilizados en entornos de alto calor, considere incorporar mecanismos de enfriamiento o garantizar una ventilación adecuada para mantener una temperatura estable y proteger el diodo.

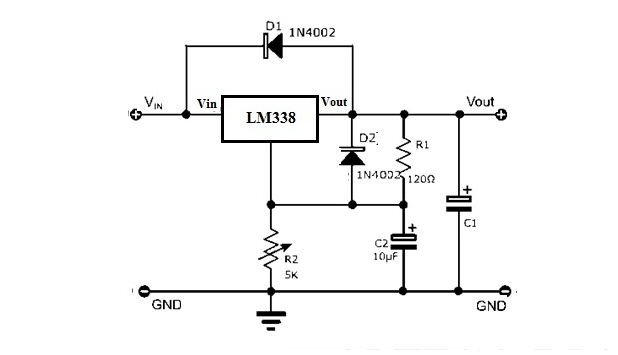

Uso de diodos 1N4002 para la protección del circuito LM338

Este diseño incorpora un circuito de protección para el IC del regulador de voltaje LM338, utilizando diodos 1N4002 para salvaguardar el IC contra sobretensiones eléctricas y mejorar su durabilidad en diferentes condiciones.El circuito emplea una combinación de componentes externos como condensadores, diodos y resistencias para proteger los circuitos internos del IC y mejorar la confiabilidad general.Se necesita la inclusión de un diodo protector cuando los componentes de baja corriente son parte del sistema de regulación de voltaje, ya que mitiga el daño potencial de los picos de corriente inesperados.

Componentes y cómo funcionan?

• LM338 IC: un regulador de voltaje que puede manejar cargas de corriente altas de hasta 25A.

• 1N4002 Diodos (D1, D2): proteja el IC de las corrientes inversas y las oleadas de voltaje.

• condensadores (C1, C2): suavizar el voltaje y administrar corrientes de descarga.

• Resistencias (R1, R2): Control del flujo de corriente y distribuye el voltaje.

El condensador C1 se conecta directamente al terminal de salida del IC.Esta colocación estabiliza las corrientes de descarga repentina (que pueden alcanzar hasta 20a) y protege el IC del daño.Se incluyen dos diodos 1N4002, D1 y D2, para proporcionar más protección.D1 previene las corrientes inversas cuando el voltaje de entrada cae por debajo del voltaje de salida, mientras que D2 neutraliza las oleadas de voltaje que fluyen nuevamente al IC.El condensador C2, conectado al terminal de ajuste, ayuda a administrar descargas de baja corriente y cortocircuitos, reduciendo el estrés en los componentes internos del IC.

Este diseño garantiza un rendimiento confiable y extiende la vida útil del LM338 minimizando el daño causado por irregularidades eléctricas.Los diodos y condensadores trabajan juntos para estabilizar el circuito, lo que lo hace adecuado para configuraciones con altos voltajes de entrada, una gran capacidad o condiciones eléctricas variables.El resultado es un diseño robusto y versátil que mantiene el LM338 funcionando de manera segura y efectiva en una variedad de aplicaciones.

Aplicaciones del diodo 1N4002

Conversión de AC a DC

El 1N4002 es un componente clave en los rectificadores de puente, lo que permite una conversión suave de la corriente alterna (CA) a la corriente continua (CC) para alimentar dispositivos electrónicos.Asegura la salida de voltaje constante, mejora la eficiencia del dispositivo y la longevidad.

Impulso de voltaje

Este diodo admite circuitos al elevar las entradas de bajo voltaje para satisfacer las demandas específicas del sistema.Común en la electrónica portátil, equilibra el voltaje mejorado con la eficiencia de la batería.

Protección contra el aumento

Conocido por su durabilidad, el 1N4002 protege los componentes delicados de las oleadas de potencia y los picos, lo que lo hace útil en entornos con potencia inestable.

Control de flujo de corriente

El diodo ayuda a regular la corriente en los circuitos, evitando el sobrecalentamiento y las fallas del sistema.Asegura la longevidad de los componentes y mejora el rendimiento general del dispositivo.

Electrónica cotidiana

Encontrado en adaptadores, cargadores y sistemas de energía, el 1N4002 garantiza la confiabilidad y la consistencia del rendimiento en la electrónica del hogar.

Diferencias entre los diodos 1N4002 y 1N4007

Característica	1N4002	1N4007
Voltaje reverso repetitivo máximo	50V	1000V
Voltaje RMS inverso	35V	700V
Capacitancia de unión	15pf	8pf
Corriente máxima hacia adelante	Igual que 1N4007	Igual que 1N4002
Corriente promedio de avance	1.0 A	1.0 A
Corriente de sobretensión hacia adelante	30 A (8.3 ms de pulso)	30 A (8.3 ms de pulso)
Temperatura máxima de funcionamiento	-55 ° C a +150 ° C	-55 ° C a +150 ° C

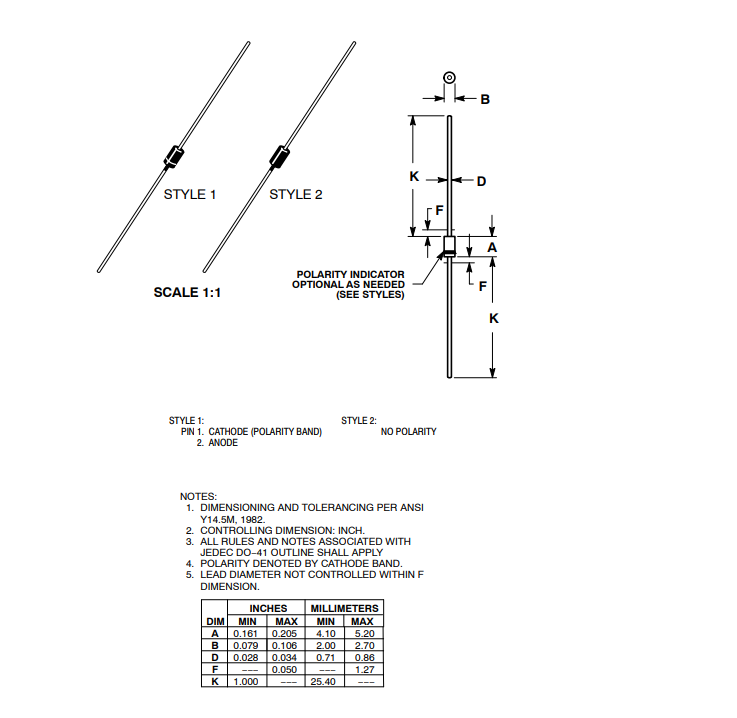

Paquete para 1N4002

Conclusión

El diodo 1N4002 se destaca como un componente confiable y versátil dentro de la serie 1N400X, ideal para administrar corrientes y proteger los circuitos en una gama de aplicaciones electrónicas.Su capacidad para manejar eficientemente los altos voltajes inversos y las corrientes de sobretensión lo convierte en una opción confiable para los sistemas que requieren regulación de voltaje y protección de sobretensiones.Las características del diodo de 1N4002, incluida la baja caída de voltaje de avance y la fuga inversa mínima, contribuyen a la estabilidad y el rendimiento de los dispositivos electrónicos, asegurando su confiabilidad a largo plazo en entornos tecnológicos cotidianos y exigentes.
