Desarrollo de un circuito de medición de capacitancia compacta con el chip PS021

Los sensores capacitivos han revolucionado el campo de las mediciones precisas al transformar los cambios sutiles en la capacitancia en datos procesables.Su versatilidad, junto con una resolución excepcional y estabilidad de la temperatura, los ha hecho requeridos en varias industrias.Sin embargo, la medición de valores de capacitancia por debajo de 10 PF presenta desafíos notables debido a la influencia de las capacitancias parasitarias y parasitarias, que exigen diseños de circuitos avanzados con una mayor sensibilidad y un rango dinámico.Este artículo profundiza en el innovador chip PS021 de ACAM, una solución de vanguardia que redefine la medición de capacitancia a través de la conversión del tiempo a digital, que ofrece una precisión, eficiencia y adaptabilidad inigualables en diversas aplicaciones de sensores.

Catalogar

Módulo de medición de capacitancia

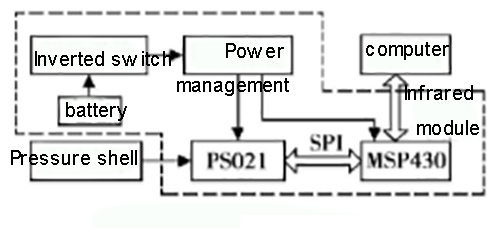

El módulo de medición de microcapacitancia es un dispositivo compacto y sofisticado diseñado para una medición de capacitancia precisa.Sus componentes principales incluyen una carcasa resistente a la presión, un circuito de administración de energía, un chip PS021 y una unidad de microcontrolador (MCU).Juntas, estas piezas facilitan la recopilación y el procesamiento de datos precisos.

En su núcleo, el módulo funciona convirtiendo los cambios de capacitancia minuciosos en una salida digital de 16 bits, gracias al chip PS021.El MSP430 MCU juega un papel fundamental en la gestión de estos datos a través de la interfaz SPI, almacenándolo en su memoria flash.Una vez procesado, los datos se transmiten a una computadora a través de un módulo de comunicación infrarroja.Los resultados finales se muestran gráficamente utilizando el software Visual Basic 6.0, que ofrece una interfaz accesible para el monitoreo.

El sistema de gestión de energía garantiza la eficiencia energética al suministrar energía tanto al MCU MSP430 como al chip PS021 de manera controlada por el tiempo.Esto garantiza un rendimiento óptimo al tiempo que minimiza el consumo de energía, lo que hace que el módulo sea confiable y eficiente.

Características clave del chip PS021

El chip PS021 es la columna vertebral tecnológica del módulo de medición.Utiliza tecnología avanzada de convertidor de tiempo digital (TDC) para ofrecer un consumo de energía ultra bajo y mediciones de alta precisión.Este diseño de vanguardia hace que el chip PS021 sea altamente versátil para diversas aplicaciones, incluidos los sensores de presión, los sensores de aceleración y las mediciones de brecha.Algunas de sus características más notables incluyen:

Capacidad de medición digital flexible: admite un amplio rango de medición con una precisión de hasta 22 bits, lo que permite lecturas detalladas y precisas.

Comunicación compatible con SPI: el chip se conecta fácilmente con microcontroladores o DSP a través de una interfaz SPI, asegurando la transmisión de datos suaves.

Compensación de capacitancia parasitaria: un circuito incorporado compensa los efectos parásitos, mejorando la confiabilidad general de la medición.

Puerto de medición de temperatura integrado: esta característica permite la recopilación de datos de temperatura, que es grave para entornos sensibles a la temperatura.

Principios de medición y operación

El proceso de medición del módulo se basa en principios electrónicos precisos, asegurando la precisión en cada paso.Así es como funciona:

Configuración del condensador: Un condensador de detección (CSensor) está conectado a un condensador de referencia (CREF) a través de una resistencia, formando un filtro de paso bajo.

Carga y descarga cíclica: Usando un interruptor analógico, el chip PS021 alterna entre cargar y descargar los condensadores.Estos ciclos están diseñados con igual a tiempo, asegurando una operación constante.

El TDC de alta precisión del chip PS021 mide el tiempo que tarda los condensadores en estabilizarse durante la descarga.

• El tiempo de descarga para el condensador de referencia se define como τ1 = rcref.

• El tiempo de descarga para el condensador del sensor se define como τ2 = rcsensor.

• La relación de estos tiempos de descarga (τ2/τ1 = csensor/cref) se usa para calcular la capacitancia del sensor.

El chip PS021 traduce esta relación en una salida digital de 16 bits, que es procesada y almacenada por el MCU.

Este ciclo de medición se repite continuamente, lo que permite el seguimiento real de los cambios de capacitancia.

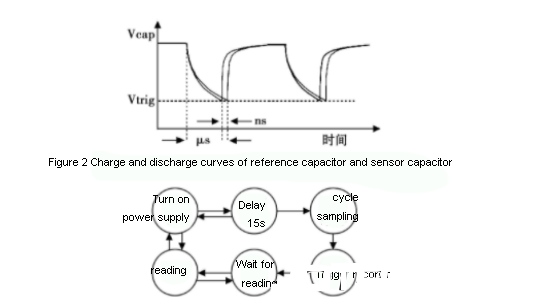

Se representa la relación entre la variación de capacitancia (ΔC) y el cambio de tiempo de descarga correspondiente (ΔT).El gráfico ilustra los cambios de sincronización en las curvas de carga de carga de los condensadores, donde incluso las diferencias a nivel de nanosegundos en el tiempo reflejan cambios de capacitancia sutiles.Esta precisión permite que el módulo detecte variaciones altamente sensibles en el entorno de detección.

Diseño de circuito integrado para sistemas

Diseño del sistema

En la búsqueda de mejorar la eficiencia energética, el sistema adopta una estrategia única: se desliza en un estado de baja potencia después de comenzar, solo despertando al sentir un desencadenante externo.Cuando surge ese momento, se involucra activamente en la recopilación y la preservación de datos que refleja los cambios de capacitancia.Estos datos se registran diligentemente en la memoria flash tanto precedente como después de la activación.Este método, ampliamente reconocido en la electrónica, tiene como objetivo conservar la energía dedicando la actividad operativa solo cuando la situación lo requiere.Al emplear esta técnica, el sistema utiliza juiciosamente recursos, extendiendo la vida útil de la batería y garantizando la captura de datos precisa, una combinación armoniosa de perspicacia técnica y utilidad práctica.

Módulo de control

En el centro de la función del circuito PS021 se basa en un microcontrolador.El microcontrolador TI MSP430 elegido se destaca por su equilibrio encomiable entre el uso de baja potencia y la memoria suficiente, lo que aumenta efectivamente la eficiencia general del sistema.Es fundamental para controlar las comunicaciones SPI, coordinar las actividades de la PS021 y administrar el almacenamiento de datos.Su capacidad para manejar la activación digital interna y la retención de datos rápidos muestran su aptitud para la tarea, facilitando las operaciones sin problemas con apenas retraso.Estas características reflejan las complejidades del diseño contemporáneo del circuito de baja potencia, donde la eficiencia cumple con la capacidad: el doble enfoque del progreso técnico y la fluidez operativa.

Gestión de energía

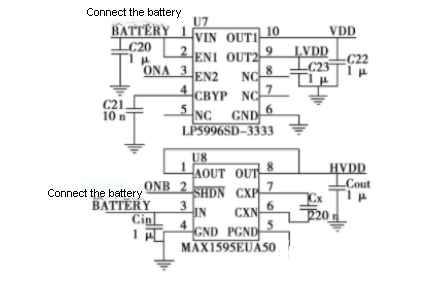

La gestión de energía se realiza a través del momento cuidadoso de los suministros de módulos, empleando un chip LDO y una bomba de carga para mantener niveles de voltaje estables.Los componentes reciben energía selectivamente en función de las necesidades operativas específicas, logrando una alta eficiencia al obtener energía directamente desde la batería cuando sea necesario.Esta distribución selectiva de energía ilustra estrategias avanzadas en la gestión de energía, reduciendo el uso de energía superflua y prolonga la vida útil de la electrónica portátil.Para aquellos que se dedican a sistemas dependientes de la batería, navegar el equilibrio entre las demandas de energía y el rendimiento es una búsqueda recurrente y dinámica.

Módulo de lectura de datos

El módulo infrarrojo de GP2W0116YPS juega un papel clave en el marco de comunicación de datos del sistema, lo que permite la transmisión de datos de baja potencia a las computadoras.Al cumplir con los estándares IRDA1.2, logra velocidades de transferencia de datos de 2.4 kb/s a 115.2 kb/s, lo que garantiza una comunicación inalámbrica robusta.

Desarrollo de software del sistema

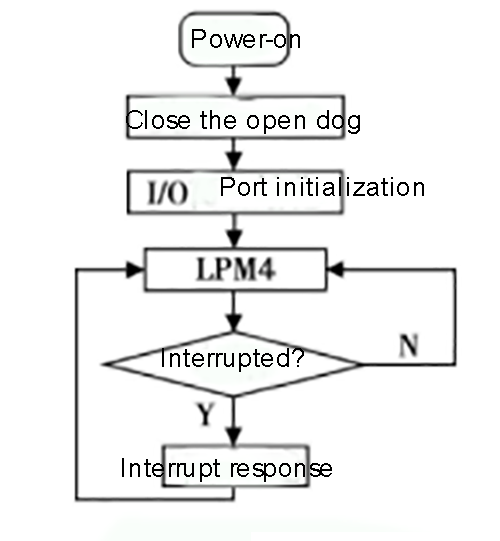

El software de control utiliza el lenguaje C para supervisar la recopilación y la transmisión de datos, enfatizando la facilidad de comprensión y adaptabilidad del software.En su esencia, el bucle dominante orquesta el manejo de los estados de energía y maneja las interrupciones.Esto resalta la búsqueda de sistemas de diseño que priorizan el consumo de baja energía.

Equilibrando la legibilidad y la portabilidad

La elaboración del software en C le permite la gestión directa sobre los recursos del sistema y garantiza la adaptabilidad en varias plataformas de hardware.Esta decisión facilita la optimización del rendimiento al tiempo que permite que los sistemas evolucionen con las tecnologías de avance.La experiencia práctica demuestra que una estructura de código clara alivia significativamente el mantenimiento continuo, enfatizando el valor de centrarse en la legibilidad durante el proceso de desarrollo.

• Técnicas de gestión de energía : En escenarios donde los sistemas deben funcionar continuamente con un uso mínimo de energía, la gestión de energía eficiente se convierte en una necesidad.El núcleo del software de control, el bucle principal, sobresale al gobernar las transiciones entre los estados de energía, lo que lleva a una duración prolongada de la batería y una mejor fiabilidad del sistema.Dentro de la industria, la incorporación del análisis predictivo en la gestión del estado de energía se reconoce como un método para reducir aún más el consumo de energía sin disminuir el rendimiento.

• Navegar por interrupciones para la optimización del sistema: Responder a las interrupciones es activa para mantener el rendimiento del sistema y el procesamiento eficiente de datos.La arquitectura debe integrar mecanismos fuertes para abordar varias interrupciones, asegurando que se prioricen tareas peligrosas, mientras que las menos urgentes se diferencian.Las lecciones de las implementaciones integrales del sistema indican que lograr un equilibrio entre la capacidad de respuesta rápida y la carga de trabajo de controlador manejable mejora el rendimiento del sistema.

Enfoques en técnicas de medición

La integración de circuitos sofisticados en manómetros capacitivos significa un avance sustancial en la precisión de medir presiones balísticas.Este avance permite el delicado monitoreo real de las variaciones de capacitancia dentro de entornos explosivos complejos, que alimenta el profundo deseo de comprender transformaciones rápidas y dinámicas.

En estos entornos intrincados, la integración exitosa surge de una atención minuciosa a cada aspecto minuto.La precisión de las mediciones se forma en gran medida por la estabilidad de los componentes del manómetro y la durabilidad de su diseño contra perturbaciones externas.Puede idear creativamente métodos para reducir el ruido y la interferencia, asegurando que los datos sigan siendo transparentes incluso en condiciones extremas.Este enfoque puede incluir la aplicación inteligente de métodos de blindaje y la sabia elección de materiales conocidos por su fuerte resistencia térmica.

Al adquirir los datos, su interpretación requiere el uso de algoritmos intrincados para analizar con precisión los cambios en la capacitancia.Los intrincados detalles de las reacciones explosivas, como los picos de presión fugaz y los cambios abruptos en el entorno, requieren un marco analítico exhaustivo.A menudo puede emplear modelos de simulación para predecir posibles irregularidades y verificar sus efectos sobre la precisión de las mediciones.Las ideas extraídas de estos modelos contribuyen significativamente al refinamiento de los métodos experimentales y al refuerzo de la resiliencia del sistema.

Conclusión

El chip PS021 y su integración en los circuitos de medición modernos representan un avance en la tecnología de detección capacitiva.Al abordar las complejidades de las mediciones de baja capacidad, establece un nuevo estándar para la precisión, la velocidad y la confiabilidad.Su diseño modular y operación de eficiencia energética permiten una integración perfecta en diversas aplicaciones, desde sistemas automotrices hasta electrónica de consumo.A medida que las industrias continúan exigiendo una mayor precisión e innovación, la adopción de soluciones avanzadas como el chip PS021 enfatiza un enfoque prospectivo para superar las limitaciones tradicionales, allanando el camino para avances transformadores en la tecnología de sensores y más allá.
