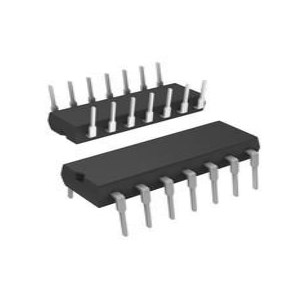

Comparador Quad LM339S: Pinout, equivalentes y aplicaciones

Los comparadores juegan un papel en los circuitos electrónicos, sirviendo para evaluar los niveles de voltaje y generar señales digitales correspondientes.Entre los muchos comparadores disponibles, el Comparador Quad LM339S destaca por su bajo consumo de energía, amplio rango de voltaje de suministro y versatilidad en el soporte de configuraciones de potencia individuales y duales.Este artículo proporciona una mirada en profundidad al comparador Quad LM339S, centrándose en sus características, aplicaciones, configuraciones de pines y alternativas, al tiempo que resalta su importancia en los circuitos electrónicos modernos.

Catalogar

¿Qué son los LM339?

El LM339S presenta cuatro comparadores de voltaje independientes diseñados para funcionar a partir de una sola fuente de alimentación en un amplio rango de voltaje.Esta característica lo hace invaluable en industrias como la automatización industrial, los sistemas automotrices y la electrónica de consumo, donde la comparación precisa de voltaje afecta el rendimiento y el resultado.Funcionando de manera eficiente en un rango de voltaje de suministro de 2V a 36V, el dispositivo mantiene un voltaje de compensación de entrada típico de 2 mV y ofrece un tiempo de respuesta rápido de 1.3 μs.Su capacidad en escenarios de baja potencia lo hace adecuado para dispositivos que funcionan con baterías, integrándose suavemente en configuraciones conscientes de energía.Con una salida de colector abierto que acomoda diversos niveles de lógica, aumenta la adaptabilidad en intrincados diseños de circuitos.Su rendimiento confiable en un rango de temperatura de -40 ° C a 125 ° C subraya su practicidad para condiciones desafiantes.

Configuración de PIN de LM339S

Nombre	Descripción	Función
V+	Voltaje de suministro	Alimenta el IC con un voltaje de suministro que varía de 2V a 36V.
Gnd	Suelo	Punto de referencia para todos los circuitos internos.
In1+	Entrada no inversa 1	Entrada no inversa del Comparador 1.
In1-	Entrada invertida 1	Entrada invertida del comparador 1.
Fuera1	Salida 1	Salida del colector abierto del Comparador 1, capaz de hundirse actual.
In2+	Entrada no inversor 2	Entrada no inversa del Comparador 2.
In2-	Entrada invertida 2	Entrada invertida del comparador 2.
Fuera2	Salida 2	Salida del colector abierto del Comparador 2, capaz de hundirse actual.
In3+	Entrada no inversor 3	Entrada no inversa del Comparador 3.
In3-	Entrada invertida 3	Entrada invertida del comparador 3.
3	Salida 3	Salida del colector abierto del Comparador 3, capaz de hundirse actual.
In4+	Entrada no inversa 4	Entrada no inversa del Comparador 4.
In4-	Entrada invertida 4	Entrada invertida del comparador 4.
4	Salida 4	Salida del colector abierto del Comparador 4, capaz de hundirse actual.

Características de LM339S

• Diseño de eficiencia energética, ideal para dispositivos con batería.

• Corriente de sesgo de entrada baja, reducción de errores en circuitos de alta impedancia.

• Precisión de comparación de voltaje mejorada con bajo voltaje de desplazamiento.

• Rango de voltaje de suministro amplio: 2V a 36V.

• Salida del colector abierto para configuraciones con cable y compatibilidad lógica.

• Funciona de manera confiable en un amplio rango de temperatura, adecuado para uso industrial y automotriz.

Especificaciones de LM339S

Tipo	Parámetro
Rango de voltaje de suministro	2V a 36V
Voltaje de compensación de entrada	2 MV (típico)
Corriente de sesgo de entrada	25 na (típico)
Rango de voltaje de modo común de entrada	0V a (VCC - 2V)
Tiempo de respuesta	1.3 µs (con 5 mv de sobretensión de entrada)
Capacidad del sumidero de corriente	16 Ma
Rango de temperatura de funcionamiento	-40 ° C a 125 ° C;0 ° C a 70 ° C
Voltaje de salida (bajo)	≤ 0.4V (a 4 mA de corriente de sumidero)
Consumo de energía	Bajo consumo de energía, adecuado para baterías dispositivos
Opciones de paquete	Soic de 14 pines, Tssop y Dip
Características clave	Comparador Quad, salidas compatibles con TTL/CMOS, Salida del colector abierto para la funcionalidad de cableado
Aplicaciones	Detectores de cruce cero, comparadores de voltaje, ancho de pulso Controladores de modulación (PWM) y palancadoras de nivel lógico

Equivalentes de LM339

• LM2901

• LM3302

• LM393

Aplicaciones del LM339S

Circuitos de oscilador

El LM339S se usa con frecuencia en el diseño de circuitos de oscilador.Monitorea el voltaje a través de un condensador a medida que carga y descarga alternativamente a través de una resistencia.Al aprovechar estos cambios de voltaje, el LM339S genera señales de onda cuadradas consistentes, que son útiles en las aplicaciones de producción de tiempo, generación de reloj y forma de onda.

Control de modulación de ancho de pulso (PWM)

En los sistemas PWM, el LM339S compara una señal de entrada variable con un voltaje de referencia estable para ajustar el ciclo de trabajo de la forma de onda de salida.Este proceso de ajuste fino se utiliza para controlar la velocidad de los motores, regular las fuentes de alimentación del modo de interruptor y administrar eficientemente la entrega de energía en los sistemas electrónicos modernos.

Limite la comparación en sistemas industriales

El LM339S funciona como un comparador de límite en muchas aplicaciones de control industrial.Monitorea variables como temperatura, presión o voltaje y garantiza que permanezcan dentro de los límites preestablecidos.Si una variable cruza estos límites, el LM339S desencadena alarmas o inicia ajustes automáticos, ayudando a mantener la estabilidad del sistema y evitar fallas potenciales.

Detección de nivel de voltaje

El LM339S sobresale para identificar si un voltaje de entrada es más alto o más bajo que un valor de referencia predefinido.Al comparar dos voltajes, determina sus niveles relativos y genera una señal clara para indicar el resultado.Esta capacidad se usa ampliamente en circuitos que monitorean los niveles de suministro de energía o detectan umbrales específicos en sistemas electrónicos.

Detección de cruce cero

En los circuitos de detector de cruce cero, el LM339S juega un papel al sentir cuando una forma de onda de corriente alterna (AC) cruza el punto de voltaje cero.Esta funcionalidad es excelente para aplicaciones como bucles bloqueados por fase y sistemas de tiempo precisos, donde es necesaria una detección precisa de estas transiciones para mantener la sincronización o la precisión de la sincronización.

Comparación de ventanas para la verificación de rango

El LM339S también se usa como comparador de ventanas para verificar si un voltaje de entrada cae dentro de un rango específico.Esta funcionalidad garantiza que la entrada cumpla con los criterios deseados, lo que lo hace adecuado para aplicaciones como el monitoreo del nivel de la batería, la detección de fallas y las pruebas de precisión donde los valores deben permanecer dentro de los límites aceptables.

Ventajas y desventajas

Ventajas de LM339S

El LM339S es un comparador cuádruple compacto y versátil, a menudo seleccionado cuando la conservación del espacio es una alta prioridad en el diseño del circuito.Su compatibilidad con varios voltajes de suministro permite una integración suave en numerosos sistemas, ofreciendo adaptabilidad en diferentes entornos sin modificaciones importantes.La corriente de polarización de entrada baja del componente y el voltaje de compensación facilitan la comparación de voltaje precisa, lo que demuestra su valor en situaciones que requieren precisión, como en los sistemas de control industrial e instrumentos de medición avanzados.Su rendimiento constante con el tiempo resuena bien el objetivo de la confiabilidad a largo plazo.

Desventajas de LM339S

Los LM339, aunque ofrecen varios beneficios, también presenta desafíos que requieren atención.La necesidad de resistencias de pull-up en salidas de colector abierto puede hacer que el diseño del circuito sea más complejo, potencialmente chocando con estrategias de diseño minimalistas al introducir componentes adicionales.Este requisito también puede ampliar el tamaño físico del diseño, lo que plantea una restricción en aplicaciones muy compactas.El tiempo de respuesta del componente puede quedarse corto en aplicaciones de gran velocidad, lo que podría limitar su implementación en sistemas avanzados de alta frecuencia.Se requiere una evaluación cuidadosa de las necesidades de aplicación para garantizar que las características de los LM339 cumplan con los estándares de rendimiento.

Comparación entre LM339S y LM393

Característica	LM339S	LM393
Tipo	Comparador Quad (4 comparadores)	Comparador dual (2 comparadores)
Tamaño del paquete	Más grande debido a 4 comparadores	Más pequeño, adecuado para diseños compactos
Rango de voltaje de suministro	2V a 36V	2V a 36V
Consumo de energía	Ligeramente más alto (más comparadores)	Inferior (menos comparadores)
Corriente de sesgo de entrada	Bajo	Bajo
Voltaje de compensación	Bajo	Bajo
Tipo de salida	Colector abierto	Colector abierto
Velocidad de cambio	Comparable para aplicaciones estándar	Comparable para aplicaciones estándar
Aplicaciones	Adecuado para sistemas complejos que necesitan comparaciones múltiples (por ejemplo, controladores industriales, sensores multicanal).	Lo mejor para sistemas simples que necesitan menos comparaciones (por ejemplo, Monitores de batería, pequeños circuitos de control).
Costo	Más alto (más funcionalidad)	Más bajo (funcionalidad más simple)

Comparación entre LM339 y LM324

Característica	LM339	LM324
Tipo	Comparador Quad	Amplificador operacional Quad (OP-Amp)
Funcionalidad	Compara los voltajes de entrada y emite una señal binaria.	Amplifica o procesa señales analógicas para una amplia gama de tareas.
Tipo de salida	Colector abierto (requiere resistencia pull-up, ideal para cableado y lógica).	Push-Pull (CAN Fuente y la corriente de hundimiento, versátil para Varias salidas analógicas).
Rango de voltaje	Amplio rango (comúnmente 2V a 36V) para tareas de comparación.	Amplio rango (comúnmente 3V a 32V) para tareas de amplificación.
Enfoque de aplicación	Comparación de voltaje (por ejemplo, detección de cruce cero, Comparadores de umbral).	Amplificación y procesamiento de señal (por ejemplo, filtros, integradores, sumplificadores de suma).
Consumo de energía	Típicamente más bajo debido a circuitos internos más simples.	Ligeramente más alto debido a la funcionalidad de amplificación.
Velocidad	Optimizado para comparaciones de voltaje rápidos.	Optimizado para el procesamiento de señal analógica, con menor Ancho de banda en comparación con amplificadores especializados.
Casos de uso	Sistemas de control industrial, detección de nivel de voltaje, sensores.	Procesamiento de audio, acondicionamiento de señal, filtros y Circuitos analógicos de uso general.

Comparación entre LM339 y LM2901

Característica	LM339	LM2901
Tipo	Comparador Quad	Comparador Quad
Rango de temperatura	Rango de temperatura de funcionamiento estándar (típicamente 0 ° C a 70 ° C).	Rango de temperatura de funcionamiento extendido (por ejemplo, -40 ° C a 125 ° C), ideal para entornos automotrices e industriales.
Características eléctricas	Voltaje de compensación estándar y estabilidad de temperatura.	Voltaje de compensación mejorado y mejor estabilidad de la temperatura para aplicaciones de alta precisión.
Tipo de salida	Colector abierto	Colector abierto
Rango de voltaje de suministro	2V a 36V	2V a 36V
Consumo de energía	Bajo consumo de energía.	Bajo consumo de energía con mejor estabilidad.
Enfoque de aplicación	Tareas de comparación de voltaje de uso general.	Entornos exigentes que requieren precisión y estabilidad, tales como sistemas automotrices o industriales.
Costo	Más rentable para aplicaciones estándar.	Un poco más caro debido a las especificaciones mejoradas.
Disponibilidad	Ampliamente disponible y comúnmente utilizado en general electrónica.	Comúnmente disponible pero personalizado para alta fiabilidad aplicaciones.

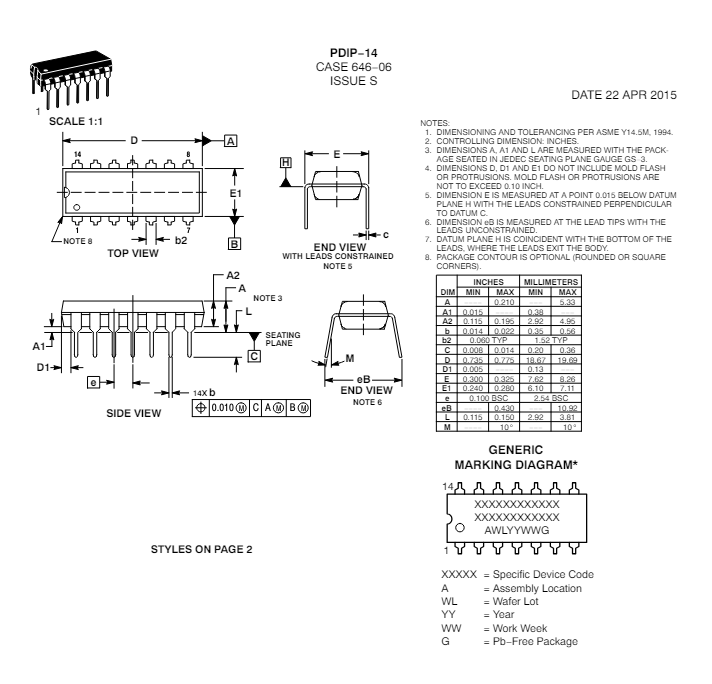

Paquete para LM339S

El comparador LM339S está disponible en varios paquetes: SOIC de 14 pines, TSOP y DIP.Esta gama apoya diversas necesidades de fabricación y promueve una fácil adaptación a las configuraciones de montaje en la superficie y a través de los agujeros.

Conclusión

El comparador Quad LM339S es un componente confiable y eficiente para la electrónica moderna.Su versatilidad en múltiples aplicaciones, desde sistemas industriales hasta dispositivos, combinados con sus requisitos de baja potencia y rendimiento consistente, lo convierte en una parte importante del diseño de circuitos electrónico.Su capacidad para adaptarse a diferentes niveles de voltaje y entornos asegura su aplicabilidad en un amplio espectro de aplicaciones electrónicas, asegurando una comparación de voltaje precisa y la estabilidad del sistema.
