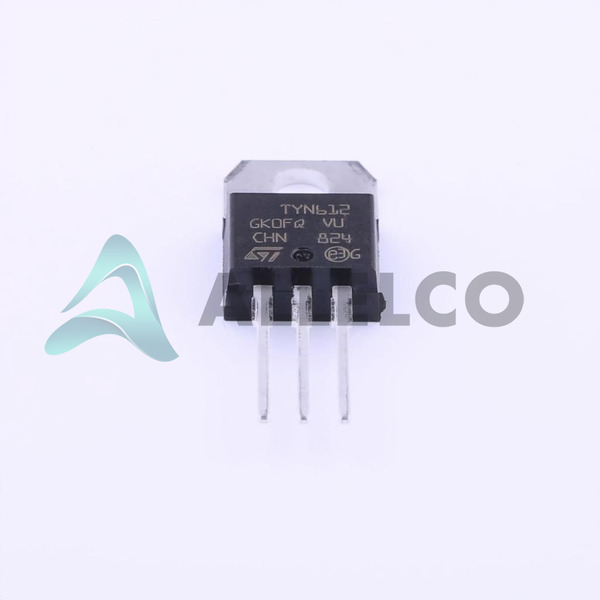

Número de pieza del fabricante
Tyn612rg
Fabricante
stmicroelectronics
Introducción
El TYN612RG es un rectificador estándar controlado por silicio de recuperación (SCR) de STMicroelectronics diseñados para aplicaciones de potencia media.
Características del producto y rendimiento
SCR de recuperación estándar
El rango de temperatura operativa en la unión de -40 ° C a 125 ° C
Adecuado para aplicaciones que requieren una alta capacidad de sobretensión
Diseñado para el control de fase en convertidores y circuitos de control de motores
A través del montaje del orificio para una fácil instalación
Ventajas de productos
Capacidad de corriente de alto aumento, ITSM = 140A a 50Hz y 145a a 60Hz
Corriente de activación de baja puerta de 15 mA Max para una fácil activación
600 V El voltaje fuera del estado permite un rendimiento robusto en aplicaciones de mayor voltaje
Capaz de manejar la corriente RMS en el estado hasta 12 A
Parámetros técnicos clave
Voltaje - Estado apagado: 600 V
Voltaje - gatillo de puerta (VGT) (máximo): 1.3 V
Actual - gatillo de puerta (IGT) (máximo): 15 mA
Voltaje - ON ESTADO (VTM) (MAX): 1.6 V
Actual - en estado (it (av)) (max): 8 a
Actual - en estado (IT (RMS)) (máximo): 12 a
Current - Hold (Ih) (Max): 30 mA
Corriente - Estado de apagado (máximo): 5 µA
Características de calidad y seguridad
Encapsulado dentro de un paquete TO20 para el rendimiento térmico y la durabilidad
Compatibilidad
Compatible con varios disipadores de calor y diseños de PCB debido al paquete de la industria estándar TO-220
Áreas de aplicación
Diseñado principalmente para aplicaciones de control, calefacción, alimentación e iluminación del motor
Ciclo de vida del producto
Estado del producto: activo
Demuestra disponibilidad continua, sin riesgo de interrupción a corto plazo
Varias razones clave para elegir este producto
Capacidades de manejo de alto voltaje y corriente para aplicaciones robustas de potencia media
Corriente de baja activación que garantiza la compatibilidad con varios circuitos de control
Encapsulado en un paquete estándar de la industria, aliviar las consideraciones de diseño y garantizar una amplia compatibilidad
Demuestra alta fiabilidad y aumento de la resiliencia actual, que es clave para el control del motor y las aplicaciones de energía
Fabricado por STMicroelectronics, un proveedor de buena reputación conocido por los dispositivos de semiconductores de calidad
