Número de pieza del fabricante
Tyn610rg
Fabricante
stmicroelectronics
Introducción

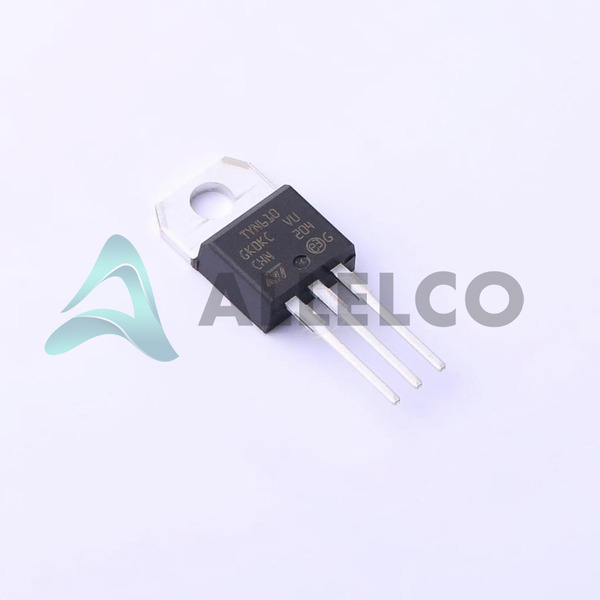

Tyn610RG es un rectificador estándar controlado por silicio de recuperación alojado en un paquete TO20, utilizado principalmente en aplicaciones de cambio.
Características del producto y rendimiento
Tipo de rectificador controlado por silicona (SCR)
Característica de recuperación estándar
Voltaje máximo fuera del estado de 600V
Voltaje de disparo de compuerta máxima de 1.5V
Corriente de activación de la puerta máxima de 15 mA
Voltaje en el estado máximo de 1.6V
Corriente promedio en el estado de 6.4a
RMS Corriente en el estado de 10A
Mantenga la corriente máxima de 30 mA
Corriente de estado fuera del estado máximo de 10 µA
Corriente de sobretensión no repetitiva de 100A (50Hz), 105a (60Hz)
Rango de temperatura de funcionamiento de -40 ° C a +125 ° C
Montaje en agujero
Empaquetado en un a 220-3
Ventajas de productos
Capacidad de manipulación de alto voltaje y corriente
La corriente de gatillo baja que facilita el control más fácil
Características térmicas y eléctricas robustas debido a los envases de 220
Amplio rango de temperatura de funcionamiento Uso de apoyo en condiciones ambientales variables
Parámetros técnicos clave
VDRM: 600 V
VGT: 1.5 V
IGT: 15 Ma
VTM: 1.6 V
It (av): 6.4 a
It (rms): 10 a
Ih: 30 ma
ITSM: 100A (50Hz), 105A (60Hz)
Características de calidad y seguridad
Cumplimiento de rendimiento constante bajo pruebas industriales estándar
Capacidad incorporada para manejar condiciones de sobrecarga intermitente
Compatibilidad
Adecuado para la conmutación de CA de uso general donde se requiere una alta capacidad de sobretensión
Áreas de aplicación
Circuitos de control del motor
Protección contra la palanca del voltaje
Igniciones de descarga capacitiva
Circuitos de conmutación de encendido
Ciclo de vida del producto
Estado del producto: activo
No se acerca a la interrupción
Reemplazos o actualizaciones disponibles en la misma serie
Varias razones clave para elegir este producto
La capacidad de corriente de alta sobretensión garantiza la idoneidad para aplicaciones rigurosas
La corriente de activación de baja puerta mejora la eficiencia y la capacidad de respuesta del sistema
El paquete robusto a 220 ofrece una mayor durabilidad y resistencia térmica
El rango de temperatura de funcionamiento versátil se adapta a un amplio alcance de aplicaciones
Continuidad de la disponibilidad del producto respaldada por el soporte de STMicroelectronics y las futuras rutas de actualización
