CasaProductosProductos semiconductores discretosDiodos-rectificadores-SingleSTPS1150A

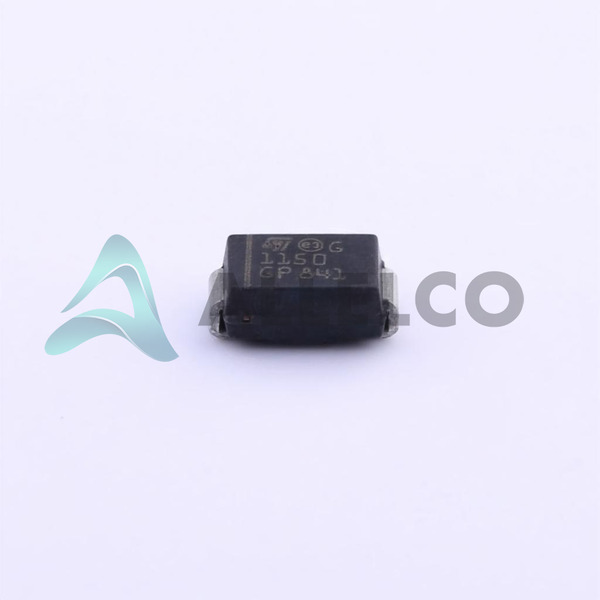

STPS1150A Image
STPS1150A Image - 1STPS1150A Image - 2
Las imágenes son sólo de referencia, consulte las especificaciones para obtener más información sobre el producto.
Compartir
 Favorito
OPCIóN EXPRESA
Método de pago

STPS1150A - STMicroelectronics

Fabricante Número de pieza
STPS1150A
Fabricante
STMicroelectronics
Allelco Número de pieza
32D-STPS1150A
Garantía
1 año de garantía Allelco - Descubre más
Descripción de piezas
DIODE SCHOTTKY 150V 1A SMA
Embalaje
SMA
Ficha de datos
1.STPS1150A.pdf ...

Hojas de datos

STPS1150.pdf

Ensamblaje de PCN/origen

Assembly 17/Sep/2020.pdf
Estado RoHS
ROHS3 Cumplante
Comparar
Nuestra certificación
Existencias disponibles: 292660
  • Precio unitario: $0.144
  • Total parcial: $0.00

¿Quieres un mejor precio?
Agregar al carro y Envíe RFQ ahora, nos pondremos en contacto con usted de inmediato.

Cantidad Precio unitario Precio subtotal
5+ $0.144 $0.72
50+ $0.114 $5.70
150+ $0.102 $15.30
500+ $0.086 $43.00
2500+ $0.079 $197.50
5000+ $0.075 $375.00
Los precios anteriores no incluyen impuestos ni gastos de transporte, que se calcularán en las páginas de pedido.
OPCIóN EXPRESA
Método de pago
Nuestra certificación

Especificaciones

Especificaciones tecnológicas STPS1150A
Especificaciones técnicas, atributos, parámetros y partes de STMicroelectronics - STPS1150A con especificaciones similares a STMicroelectronics - STPS1150A

Atributo del producto Valor del atributo
Fabricante STMicroelectronics
Tensión - directo (Vf) (Max) Si @ 820 mV @ 1 A
Voltaje - Inverso (Vr) (máx) 150 V
Tecnología Schottky
Paquete del dispositivo SMA
Velocidad Fast Recovery =< 500ns, > 200mA (Io)
Serie -
Paquete / Cubierta DO-214AC, SMA
Atributo del producto Valor del atributo
Paquete Tape & Reel (TR)
Temperatura de funcionamiento - Junction 175°C (Max)
Tipo de montaje Surface Mount
Corriente - Fuga inversa a Vr 1 µA @ 150 V
Corriente - rectificada media (Io) 1A
Capacitancia Vr, F -
Número de producto base STPS1150

Clasificaciones ambientales y de exportación

ATRIBUTO DESCRIPCIóN
Estado RoHS ROHS3 Cumplante
Nivel de sensibilidad de humedad (MSL) 1 (Unlimited)
Estatus de alcance REACH Unaffected
ECCN EAR99

Introducción de piezas

Número de pieza del fabricante

STPS1150A

Fabricante

Stmicroelectronics

Introducción

El STPS1150A es un diodo rectificador de Schottky en el paquete SMA, diseñado para aplicaciones de conversión de energía de alta eficiencia.

Características del producto y rendimiento

Tiempo de recuperación rápido de ≤ 500ns, lo que permite una operación de alta frecuencia

Plaza de voltaje de avance bajo de 820mv @ 1a, minimizando las pérdidas de energía

Calificación de voltaje inverso alto de 150V, adecuado para una amplia gama de aplicaciones

Capacidad de corriente rectificada promedio 1A

Rango de temperatura de funcionamiento de hasta 175 ° C

Ventajas de productos

Conversión de potencia eficiente con baja disipación de potencia

Paquete SMA compacto y de ahorro de espacio

Adecuado para diseños de suministro de alimentación de alta duración y alta densidad

Parámetros técnicos clave

Número de pieza del fabricante: STPS1150A

Voltaje DC Reverse (VR) (máximo): 150V

Promedio actual rectificado (io): 1a

Voltaje hacia adelante (vf) (max) @ if: 820mv @ 1a

Velocidad: Recuperación rápida ≤ 500ns,> 200MA (IO)

Junta de temperatura de funcionamiento: 175 ° C (máximo)

Características de calidad y seguridad

ROHS3 Cumplante

Rendimiento confiable en aplicaciones de alta temperatura y alta frecuencia

Compatibilidad

Adecuado para una amplia gama de aplicaciones de suministro de energía, conversión de energía y gestión de energía

Áreas de aplicación

Suministros de alimentación de conmutación

Circuitos de corrección del factor de potencia

Diodos de rueda libre en unidades de motor

Convertidores DC-DC de alta frecuencia

Ciclo de vida del producto

El STPS1150A es un producto activo en producción de STMicroelectronics.

Las opciones de reemplazo o actualización pueden estar disponibles, dependiendo de requisitos de aplicación específicos.

Razones clave para elegir este producto

Conversión de potencia eficiente con baja disipación de potencia

Tiempo de recuperación rápido que habilita la operación de alta frecuencia

Calificación de voltaje inversa alta y capacidad de corriente rectificada promedio

Paquete SMA compacto y de ahorro de espacio

Rendimiento confiable en aplicaciones de alta temperatura y alta frecuencia

Piezas con especificaciones similares

Las tres piezas de la derecha tienen especificaciones similares a las STMicroelectronics STPS1150A

Atributo del producto STPS1150AY STPS1150AFN STPS1150 STPS1170AF
Número de pieza STPS1150AY STPS1150AFN STPS1150 STPS1170AF
Fabricante STMicroelectronics STMicroelectronics STMicroelectronics STMicroelectronics
Corriente - Fuga inversa a Vr - - - -
Serie - - - -
Paquete - Tape & Reel (TR) Tube Tape & Reel (TR)
Tipo de montaje - Surface Mount Through Hole Surface Mount
Tecnología - - - -
Paquete del dispositivo - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)
Velocidad - - - -
Paquete / Cubierta - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
Tensión - directo (Vf) (Max) Si @ - - - -
Temperatura de funcionamiento - Junction - - - -
Capacitancia Vr, F - - - -
Corriente - rectificada media (Io) - - - -
Número de producto base - DAC34H84 MAX500 ADS62P42
Voltaje - Inverso (Vr) (máx) - - - -

STPS1150A Hoja de datos PDF

Descargue las hojas de datos PDF STPS1150A y la documentación STMicroelectronics para STPS1150A - STMicroelectronics.

Hojas de datos
STPS1150.pdf
Ensamblaje de PCN/origen
Assembly 17/Sep/2020.pdf
Embalaje de PCN
Box Label Chg 28/Jul/2016.pdf
