CasaProductosProductos semiconductores discretosTransistores-FETs, MOSFETs-escojaSTP160N75F3

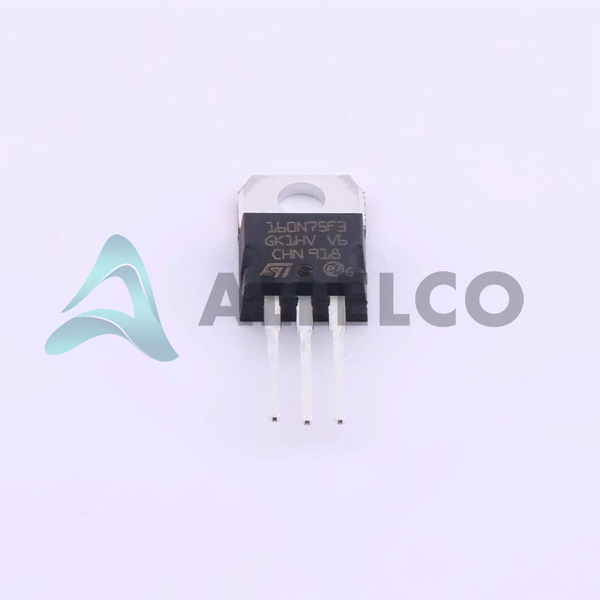

STP160N75F3 Image
STP160N75F3 Image - 1STP160N75F3 Image - 2
Las imágenes son sólo de referencia, consulte las especificaciones para obtener más información sobre el producto.
Compartir
 Favorito
OPCIóN EXPRESA
Método de pago

STP160N75F3 - STMicroelectronics

Fabricante Número de pieza
STP160N75F3
Fabricante
STMicroelectronics
Allelco Número de pieza
32D-STP160N75F3
Garantía
1 año de garantía Allelco - Descubre más
Descripción de piezas
MOSFET N-CH 75V 120A TO220AB
Embalaje
TO-220
Ficha de datos
1.STP160N75F3.pdf ...

Hojas de datos

STx160N75F3.pdf

PCN obsolescencia/ EOL

STF STP 11-Nov-2022.pdf

Diseño/especificación de PCN

Mult Dev Adv Material Notice 8/Apr/2019.pdf

Ensamblaje de PCN/origen

New Molding Compound 13/Sep/2019.pdf
Estado RoHS
ROHS3 Cumplante
Comparar
Nuestra certificación
Existencias disponibles: 4120
  • Precio unitario: $3.735
  • Total parcial: $0.00

¿Quieres un mejor precio?
Agregar al carro y Envíe RFQ ahora, nos pondremos en contacto con usted de inmediato.

Cantidad Precio unitario Precio subtotal
1+ $3.735 $3.74
10+ $3.277 $32.77
30+ $2.997 $89.91
100+ $2.764 $276.40
Los precios anteriores no incluyen impuestos ni gastos de transporte, que se calcularán en las páginas de pedido.
OPCIóN EXPRESA
Método de pago
Nuestra certificación

Especificaciones

Especificaciones tecnológicas STP160N75F3
Especificaciones técnicas, atributos, parámetros y partes de STMicroelectronics - STP160N75F3 con especificaciones similares a STMicroelectronics - STP160N75F3

Atributo del producto Valor del atributo
Fabricante STMicroelectronics
VGS (th) (Max) @Id 4V @ 250µA
Vgs (Max) ±20V
Tecnología MOSFET (Metal Oxide)
Paquete del dispositivo TO-220
Serie STripFET™
RDS (Max) @Id, Vgs 4mOhm @ 60A, 10V
La disipación de energía (máximo) 330W (Tc)
Paquete / Cubierta TO-220-3
Paquete Tube
Atributo del producto Valor del atributo
Temperatura de funcionamiento -55°C ~ 175°C (TJ)
Tipo de montaje Through Hole
Capacitancia de Entrada (Ciss) (Max) @ Vds 6750 pF @ 25 V
Carga de puerta (Qg) (máx.) @ Vgs 85 nC @ 10 V
Tipo FET N-Channel
Característica de FET -
Voltaje de la Unidad (Max Rds On, Min Rds On) 10V
Voltaje drenaje-fuente (VDS) Las 75 V
Corriente - Drenaje Continuo (Id) @ 25 ° C 120A (Tc)
Número de producto base STP160

Clasificaciones ambientales y de exportación

ATRIBUTO DESCRIPCIóN
Estado RoHS ROHS3 Cumplante
Nivel de sensibilidad de humedad (MSL) 1 (Unlimited)
Estatus de alcance REACH Unaffected
ECCN EAR99

Introducción de piezas

Número de pieza del fabricante

STP160N75F3

Fabricante

Stmicroelectronics

Introducción

MOSFET de canal N de alto rendimiento con RDS bajo (ON) y alta capacidad de corriente

Características del producto y rendimiento

Baja en resistencia (4 mΩ max. @ 60 A, 10 V)

Alta corriente de drenaje (120 A @ 25 ° C)

Voltaje de desglose alto (75 V)

Rango de temperatura de funcionamiento amplio (-55 ° C a 175 ° C)

Conmutación rápida y carga de puerta baja (85 nc máx. @ 10 V)

Ventajas de productos

Excelente gestión térmica

Alta eficiencia y baja disipación de energía

Diseño confiable y resistente

Adecuado para aplicaciones de alta corriente y alta potencia

Parámetros técnicos clave

Voltaje de fuente de drenaje (VDS): 75 V

Voltaje de fuente de puerta (VGS): ± 20 V

Resistencia (RDS (ON)): 4 MΩ Máx.@ 60 A, 10 V

Drene la corriente (ID): 120 A @ 25 ° C

Capacitancia de entrada (CISS): 6750 pf Máx.@ 25 V

Disipación de potencia (PD): 330 W

Características de calidad y seguridad

ROHS3 Cumplante

Paquete resistente a 220

Compatibilidad

Adecuado para una amplia gama de aplicaciones de alta potencia y alta corriente

Áreas de aplicación

Impulso del motor

Fuente de alimentación

Inversores

Reguladores de conmutación

Electrónica industrial y automotriz

Ciclo de vida del producto

Producto actual

Disponibilidad de reemplazos y actualizaciones

Razones clave para elegir este producto

Rendimiento excepcional con baja capacidad de corriente y alta capacidad de corriente

Diseño confiable y resistente para aplicaciones exigentes

Excelente gestión térmica para operaciones eficientes

Amplio rango de temperatura de funcionamiento

Adecuado para aplicaciones de alta potencia y alta corriente

Piezas con especificaciones similares

Las tres piezas de la derecha tienen especificaciones similares a las STMicroelectronics STP160N75F3

Atributo del producto STP160N3LL STP160N4LF6 STP15NM60ND STP165N10F4
Número de pieza STP160N3LL STP160N4LF6 STP15NM60ND STP165N10F4
Fabricante STMicroelectronics STMicroelectronics STMicroelectronics STMicroelectronics
Tipo FET - - - -
Vgs (Max) - - - -
Carga de puerta (Qg) (máx.) @ Vgs - - - -
Paquete - Tape & Reel (TR) Tube Tape & Reel (TR)
Voltaje de la Unidad (Max Rds On, Min Rds On) - - - -
Tipo de montaje - Surface Mount Through Hole Surface Mount
Serie - - - -
Número de producto base - DAC34H84 MAX500 ADS62P42
Capacitancia de Entrada (Ciss) (Max) @ Vds - - - -
RDS (Max) @Id, Vgs - - - -
Voltaje drenaje-fuente (VDS) Las - - - -
Paquete del dispositivo - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)
La disipación de energía (máximo) - - - -
Paquete / Cubierta - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
Característica de FET - - - -
Temperatura de funcionamiento - -40°C ~ 85°C 0°C ~ 70°C -40°C ~ 85°C
Tecnología - - - -
VGS (th) (Max) @Id - - - -
Corriente - Drenaje Continuo (Id) @ 25 ° C - - - -

STP160N75F3 Hoja de datos PDF

Descargue las hojas de datos PDF STP160N75F3 y la documentación STMicroelectronics para STP160N75F3 - STMicroelectronics.

Hojas de datos
STx160N75F3.pdf
PCN obsolescencia/ EOL
STF STP 11-Nov-2022.pdf
Diseño/especificación de PCN
Mult Dev Adv Material Notice 8/Apr/2019.pdf
Ensamblaje de PCN/origen
New Molding Compound 13/Sep/2019.pdf
Embalaje de PCN
Traceability 06/Mar/2017.pdf
