CasaProductosProductos semiconductores discretosTransistores-IGBTs-escojaSTGW40H65DFB

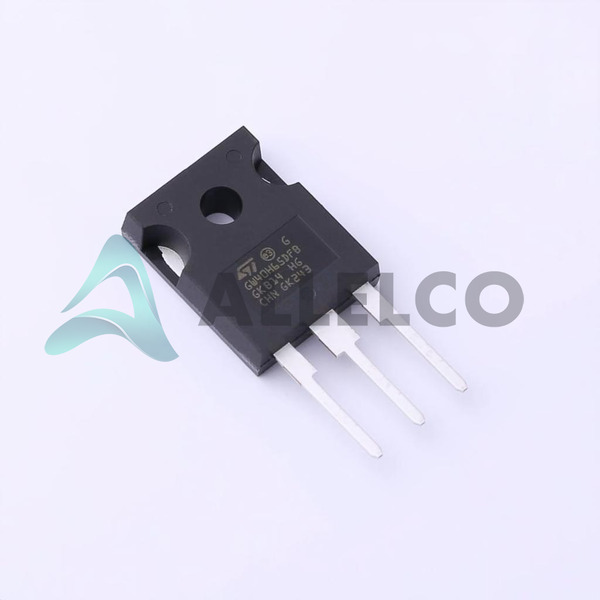

STGW40H65DFB Image
STGW40H65DFB Image - 1
Las imágenes son sólo de referencia, consulte las especificaciones para obtener más información sobre el producto.
Compartir
 Favorito
OPCIóN EXPRESA
Método de pago

STGW40H65DFB - STMicroelectronics

Fabricante Número de pieza
STGW40H65DFB
Fabricante
STMicroelectronics
Allelco Número de pieza
32D-STGW40H65DFB
Garantía
1 año de garantía Allelco - Descubre más
Descripción de piezas
IGBT 650V 80A 283W TO-247
Embalaje
TO-247
Ficha de datos
1.STGW40H65DFB.pdf ...

Hojas de datos

STGW(T)40H65DFB.pdf

Diseño/especificación de PCN

Mult Dev Adv Material Notice 8/Apr/2019.pdf

Ensamblaje de PCN/origen

IGBT/IPM TFS A/T Add 22/Oct/2021.pdf
Estado RoHS
ROHS3 Cumplante
Comparar
Nuestra certificación
Existencias disponibles: 12618
  • Precio unitario: $2.007
  • Total parcial: $0.00

¿Quieres un mejor precio?
Agregar al carro y Envíe RFQ ahora, nos pondremos en contacto con usted de inmediato.

Cantidad Precio unitario Precio subtotal
1+ $2.007 $2.01
10+ $1.958 $19.58
30+ $1.825 $54.75
100+ $1.792 $179.20
Los precios anteriores no incluyen impuestos ni gastos de transporte, que se calcularán en las páginas de pedido.
OPCIóN EXPRESA
Método de pago
Nuestra certificación

Especificaciones

Especificaciones tecnológicas STGW40H65DFB
Especificaciones técnicas, atributos, parámetros y partes de STMicroelectronics - STGW40H65DFB con especificaciones similares a STMicroelectronics - STGW40H65DFB

Atributo del producto Valor del atributo
Fabricante STMicroelectronics
Tensión - Colector-emisor (máx) 650 V
Vce (on) (Max) @ Vge, Ic 2V @ 15V, 40A
Condición de prueba 400V, 40A, 5Ohm, 15V
Td (encendido / apagado) @ 25 ° C 40ns/142ns
Cambio de Energía 498µJ (on), 363µJ (off)
Paquete del dispositivo TO-247
Serie -
Tiempo de recuperación inversa (trr) 62 ns
Potencia - Max 283 W
Atributo del producto Valor del atributo
Paquete / Cubierta TO-247-3
Paquete Tube
Temperatura de funcionamiento -55°C ~ 175°C (TJ)
Tipo de montaje Through Hole
Tipo de entrada Standard
Tipo de IGBT Trench Field Stop
puerta de carga 210 nC
Corriente - Colector Pulsada (ICM) 160 A
Corriente - colector (Ic) (Max) 80 A
Número de producto base STGW40

Clasificaciones ambientales y de exportación

ATRIBUTO DESCRIPCIóN
Estado RoHS ROHS3 Cumplante
Nivel de sensibilidad de humedad (MSL) 1 (Unlimited)
Estatus de alcance REACH Unaffected
ECCN EAR99

Introducción de piezas

Número de pieza del fabricante

Stgw40h65dfb

Fabricante

Stmicroelectronics

Introducción

Transistor bipolar de puerta aislada de alta potencia (IGBT) para aplicaciones industriales

Características del producto y rendimiento

Tecnología IGBT de parada de campo de trinchera

Calificación de alto voltaje de hasta 650V

Calificación de alta corriente de hasta 80A

Voltaje de saturación de bajo colector-emisor (VCE (ON))

Cambio rápido con retrasos cortos de encendido y apagado

Alta densidad de potencia y eficiencia

Ventajas de productos

Adecuado para aplicaciones industriales de alta potencia

Excelente rendimiento eléctrico y térmico

Diseño robusto y confiable

Parámetros técnicos clave

Desglose del emisor del recolector de voltaje (máximo): 650V

Collector actual (IC) (Max): 80a

VCE (ON) (MAX) @ VGE, IC: 2V @ 15V, 40A

Tiempo de recuperación inversa (TRR): 62NS

CARGA DE GATE: 210NC

Energía de conmutación: 498J (encendido), 363J (apagado)

Características de calidad y seguridad

ROHS3 Cumplante

Adecuado para una operación de alta temperatura de hasta 175 ° C

Compatibilidad

Paquete estándar a 247

Adecuado para diversas aplicaciones de conversión y control de energía industrial

Áreas de aplicación

Impulso de motor industrial

Fuente de alimentación

Equipo de soldadura

Calentamiento de inducción

Suministros ininterrumpidos (UPS)

Sistemas de energía renovable

Ciclo de vida del producto

Actualmente en producción

Los reemplazos o actualizaciones pueden estar disponibles en el futuro

Razones clave para elegir este producto

Alta densidad de potencia y eficiencia

Excelente rendimiento eléctrico y térmico

Diseño robusto y confiable

Adecuado para aplicaciones industriales de alta potencia

Compatibilidad con el paquete estándar TO-247

Piezas con especificaciones similares

Las tres piezas de la derecha tienen especificaciones similares a las STMicroelectronics STGW40H65DFB

Atributo del producto STGW40H65DFB-4 STGW40H65FB STGW40H60DLFB STGW40H120DF2
Número de pieza STGW40H65DFB-4 STGW40H65FB STGW40H60DLFB STGW40H120DF2
Fabricante STMicroelectronics STMicroelectronics STMicroelectronics STMicroelectronics
Condición de prueba - - - -
Vce (on) (Max) @ Vge, Ic - - - -
Tipo de IGBT - - - -
Tensión - Colector-emisor (máx) - - - -
Tiempo de recuperación inversa (trr) - - - -
Tipo de montaje - Surface Mount Through Hole Surface Mount
Cambio de Energía - - - -
Paquete del dispositivo - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)
Tipo de entrada - - - Differential
Corriente - Colector Pulsada (ICM) - - - -
Paquete / Cubierta - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
Td (encendido / apagado) @ 25 ° C - - - -
Número de producto base - DAC34H84 MAX500 ADS62P42
Corriente - colector (Ic) (Max) - - - -
Potencia - Max - - - -
Serie - - - -
Temperatura de funcionamiento - -40°C ~ 85°C 0°C ~ 70°C -40°C ~ 85°C
Paquete - Tape & Reel (TR) Tube Tape & Reel (TR)
puerta de carga - - - -
