CasaProductosProductos semiconductores discretosTransistores-FETs, MOSFETs-escojaSTF19NF20

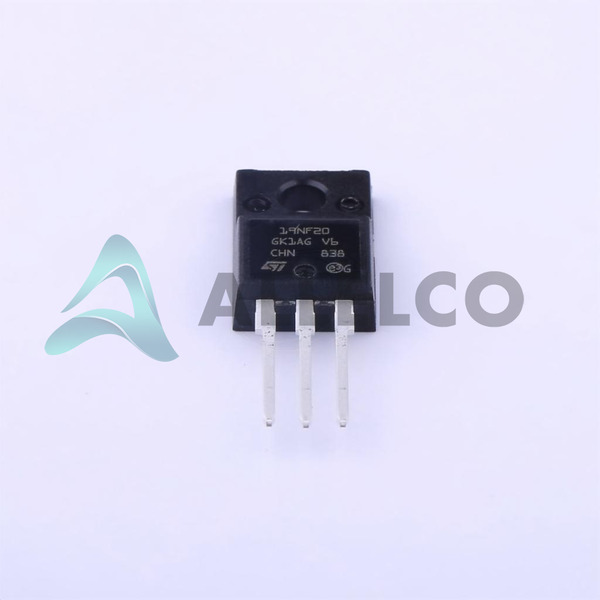

STF19NF20 Image
STF19NF20 Image - 1STF19NF20 Image - 2
Las imágenes son sólo de referencia, consulte las especificaciones para obtener más información sobre el producto.
Compartir
 Favorito
OPCIóN EXPRESA
Método de pago

STF19NF20 - STMicroelectronics

Fabricante Número de pieza
STF19NF20
Fabricante
STMicroelectronics
Allelco Número de pieza
32D-STF19NF20
Garantía
1 año de garantía Allelco - Descubre más
Descripción de piezas
MOSFET N-CH 200V 15A TO220FP
Embalaje
TO-220FP
Ficha de datos
1.STF19NF20.pdf ...

Hojas de datos

STx19NF20.pdf
Estado RoHS
ROHS3 Cumplante
Comparar
Nuestra certificación
Existencias disponibles: 58920
  • Precio unitario: $1.231
  • Total parcial: $0.00

¿Quieres un mejor precio?
Agregar al carro y Envíe RFQ ahora, nos pondremos en contacto con usted de inmediato.

Cantidad Precio unitario Precio subtotal
1+ $1.231 $1.23
10+ $1.094 $10.94
30+ $1.018 $30.54
100+ $0.932 $93.20
500+ $0.894 $447.00
1000+ $0.877 $877.00
Los precios anteriores no incluyen impuestos ni gastos de transporte, que se calcularán en las páginas de pedido.
OPCIóN EXPRESA
Método de pago
Nuestra certificación

Especificaciones

Especificaciones tecnológicas STF19NF20
Especificaciones técnicas, atributos, parámetros y partes de STMicroelectronics - STF19NF20 con especificaciones similares a STMicroelectronics - STF19NF20

Atributo del producto Valor del atributo
Fabricante STMicroelectronics
VGS (th) (Max) @Id 4V @ 250µA
Vgs (Max) ±20V
Tecnología MOSFET (Metal Oxide)
Paquete del dispositivo TO-220FP
Serie MESH OVERLAY™
RDS (Max) @Id, Vgs 160mOhm @ 7.5A, 10V
La disipación de energía (máximo) 25W (Tc)
Paquete / Cubierta TO-220-3 Full Pack
Paquete Tube
Atributo del producto Valor del atributo
Temperatura de funcionamiento -55°C ~ 150°C (TJ)
Tipo de montaje Through Hole
Capacitancia de Entrada (Ciss) (Max) @ Vds 800 pF @ 25 V
Carga de puerta (Qg) (máx.) @ Vgs 24 nC @ 10 V
Tipo FET N-Channel
Característica de FET -
Voltaje de la Unidad (Max Rds On, Min Rds On) 10V
Voltaje drenaje-fuente (VDS) Las 200 V
Corriente - Drenaje Continuo (Id) @ 25 ° C 15A (Tc)
Número de producto base STF19

Clasificaciones ambientales y de exportación

ATRIBUTO DESCRIPCIóN
Estado RoHS ROHS3 Cumplante
Nivel de sensibilidad de humedad (MSL) 1 (Unlimited)
Estatus de alcance REACH Unaffected
ECCN EAR99

Introducción de piezas

Número de pieza del fabricante

STF19NF20

Fabricante

Stmicroelectronics

Introducción

El STF19NF20 es un transistor MOSFET de canal N de alto rendimiento diseñado para una variedad de aplicaciones de electrónica de potencia.

Características del producto y rendimiento

Rango de temperatura de funcionamiento de -55 ° C a 150 ° C

Voltaje de drenaje a fuente (VDSS) de 200V

Voltaje de puerta a fuente (VGS) de ± 20V

Baja resistencia (RDS (ON)) de 160mΩ @ 7.5a, 10V

Corriente de drenaje continuo (id) de 15a a 25 ° C

Capacitancia de entrada (CISS) de 800pf @ 25V

Disipación de potencia de 25W en TC

Ventajas de productos

Excelente rendimiento térmico

Capacidad de manipulación de alto voltaje y corriente

Baja resistencia a la entrega de energía eficiente

Diseño confiable y robusto

Parámetros técnicos clave

Tecnología MOSFET

Tipo de FET de canal N

Voltaje umbral (VGS (TH)) de 4V @ 250a

Carga de puerta (QG) de 24 nc @ 10V

Montaje en agujero

Características de calidad y seguridad

ROHS3 Cumplante

Ubicado en un paquete de 220FP

Compatibilidad

Adecuado para una amplia gama de aplicaciones electrónicas de energía, incluidas las unidades de motor, las alimentaciones y la automatización industrial.

Áreas de aplicación

Conversión y control de energía

Impulso del motor

Suministros de alimentación de conmutación

Automatización y control industrial

Ciclo de vida del producto

El STF19NF20 es un producto activo, y no hay planes conocidos para la interrupción.Las opciones de reemplazo o actualización pueden estar disponibles en Stmicroelectronics.

Razones clave para elegir este producto

Rendimiento robusto y confiable

Excelente gestión térmica

Alta eficiencia y bajas pérdidas de energía

Versátil y adecuado para una amplia gama de aplicaciones

Respaldado por la experiencia técnica y el apoyo de STMicroelectronics

Piezas con especificaciones similares

Las tres piezas de la derecha tienen especificaciones similares a las STMicroelectronics STF19NF20

Atributo del producto STF19NM50N STF19NM65N STF18N60M6 STF18NM80
Número de pieza STF19NM50N STF19NM65N STF18N60M6 STF18NM80
Fabricante STMicroelectronics STMicroelectronics STMicroelectronics STMicroelectronics
Vgs (Max) - - - -
Número de producto base - DAC34H84 MAX500 ADS62P42
Paquete del dispositivo - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)
Tipo FET - - - -
Capacitancia de Entrada (Ciss) (Max) @ Vds - - - -
Tecnología - - - -
Voltaje de la Unidad (Max Rds On, Min Rds On) - - - -
Corriente - Drenaje Continuo (Id) @ 25 ° C - - - -
Tipo de montaje - Surface Mount Through Hole Surface Mount
Característica de FET - - - -
La disipación de energía (máximo) - - - -
RDS (Max) @Id, Vgs - - - -
Voltaje drenaje-fuente (VDS) Las - - - -
Paquete / Cubierta - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
Serie - - - -
Carga de puerta (Qg) (máx.) @ Vgs - - - -
VGS (th) (Max) @Id - - - -
Temperatura de funcionamiento - -40°C ~ 85°C 0°C ~ 70°C -40°C ~ 85°C
Paquete - Tape & Reel (TR) Tube Tape & Reel (TR)

STF19NF20 Hoja de datos PDF

Descargue las hojas de datos PDF STF19NF20 y la documentación STMicroelectronics para STF19NF20 - STMicroelectronics.

Hojas de datos
STx19NF20.pdf
Ensamblaje de PCN/origen
Assembly Location Expansion 05/Mar/2014.pdf
Embalaje de PCN
Box Label Chg 28/Jul/2016.pdf
