CasaProductosProductos semiconductores discretosTransistores-FETs, MOSFETs-escojaSTB18NF25

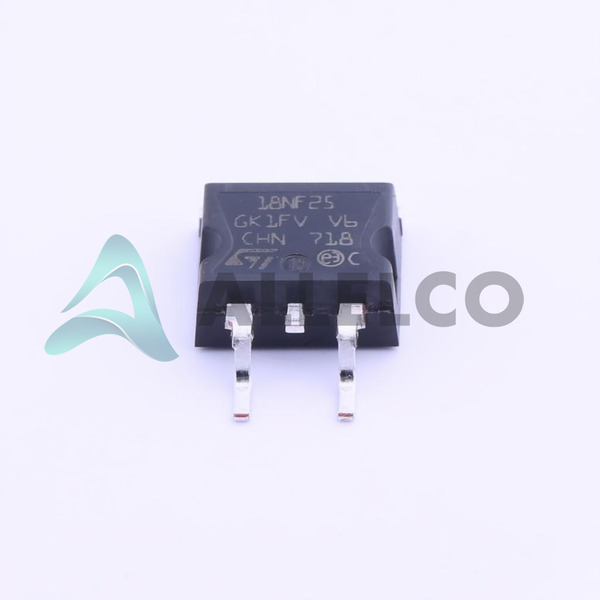

STB18NF25 Image
STB18NF25 Image - 1STB18NF25 Image - 2
Las imágenes son sólo de referencia, consulte las especificaciones para obtener más información sobre el producto.
Compartir
 Favorito
OPCIóN EXPRESA
Método de pago

STB18NF25 - STMicroelectronics

Fabricante Número de pieza
STB18NF25
Fabricante
STMicroelectronics
Allelco Número de pieza
32D-STB18NF25
Garantía
1 año de garantía Allelco - Descubre más
Descripción de piezas
MOSFET N-CH 250V 17A D2PAK
Embalaje
D²PAK (TO-263)
Ficha de datos
1.STB18NF25.pdf ...

Hojas de datos

ST(B,D)18NF25.pdf

Diseño/especificación de PCN

D2PAK Lead Modification 04/Oct/2013.pdf

Ensamblaje de PCN/origen

Mult Devices Testing 10/May/2018.pdf
Estado RoHS
ROHS3 Cumplante
Comparar
Nuestra certificación
Existencias disponibles: 27760
  • Precio unitario: $1.225
  • Total parcial: $0.00

¿Quieres un mejor precio?
Agregar al carro y Envíe RFQ ahora, nos pondremos en contacto con usted de inmediato.

Cantidad Precio unitario Precio subtotal
1+ $1.225 $1.23
10+ $1.072 $10.72
30+ $0.976 $29.28
100+ $0.878 $87.80
500+ $0.833 $416.50
1000+ $0.815 $815.00
Los precios anteriores no incluyen impuestos ni gastos de transporte, que se calcularán en las páginas de pedido.
OPCIóN EXPRESA
Método de pago
Nuestra certificación

Especificaciones

Especificaciones tecnológicas STB18NF25
Especificaciones técnicas, atributos, parámetros y partes de STMicroelectronics - STB18NF25 con especificaciones similares a STMicroelectronics - STB18NF25

Atributo del producto Valor del atributo
Fabricante STMicroelectronics
VGS (th) (Max) @Id 4V @ 250µA
Vgs (Max) ±20V
Tecnología MOSFET (Metal Oxide)
Paquete del dispositivo D²PAK (TO-263)
Serie Automotive, AEC-Q101, STripFET™ II
RDS (Max) @Id, Vgs 165mOhm @ 8.5A, 10V
La disipación de energía (máximo) 110W (Tc)
Paquete / Cubierta TO-263-3, D²Pak (2 Leads + Tab), TO-263AB
Paquete Tape & Reel (TR)
Atributo del producto Valor del atributo
Temperatura de funcionamiento -55°C ~ 175°C (TJ)
Tipo de montaje Surface Mount
Capacitancia de Entrada (Ciss) (Max) @ Vds 1000 pF @ 25 V
Carga de puerta (Qg) (máx.) @ Vgs 29.5 nC @ 10 V
Tipo FET N-Channel
Característica de FET -
Voltaje de la Unidad (Max Rds On, Min Rds On) 10V
Voltaje drenaje-fuente (VDS) Las 250 V
Corriente - Drenaje Continuo (Id) @ 25 ° C 17A (Tc)
Número de producto base STB18

Clasificaciones ambientales y de exportación

ATRIBUTO DESCRIPCIóN
Estado RoHS ROHS3 Cumplante
Nivel de sensibilidad de humedad (MSL) 1 (Unlimited)
Estatus de alcance REACH Unaffected
ECCN EAR99

Introducción de piezas

Número de pieza del fabricante

STB18NF25

Fabricante

Stmicroelectronics

Introducción

Producto de semiconductores discretos

Transistores fets, MOSFETS single

Características del producto y rendimiento

ROHS3 Cumplante

Paquete DPAK (TO-263)

Serie Automotive, AEC-Q101, Stripfet II

Embalaje de cinta y carrete (TR)

Temperatura de funcionamiento: -55 ° C ~ 175 ° C (TJ)

Voltaje de drenaje a fuente (VDSS): 250 V

VGS (máximo): ± 20V

Rds on (max) @ id, VGS: 165mohm @ 8.5a, 10V

Tecnología MOSFET (óxido de metal)

Drenaje continuo actual (ID) @ 25 ° C: 17a (TC)

Capacitancia de entrada (CISS) (Max) @ VDS: 1000 pf @ 25 V

Disipación de potencia (máximo): 110W (TC)

Tipo de FET de canal N

VGS (th) (max) @ id: 4V @ 250a

Voltaje de accionamiento (máximo rds encendido, min rds encendido): 10V

Gate Charge (QG) (Max) @ VGS: 29.5 NC @ 10 V

Tipo de montaje de montaje en superficie

Ventajas de productos

Confiabilidad y rendimiento de grado automotriz

Amplio rango de temperatura de funcionamiento

Capacidades de manipulación de alto voltaje y corriente

Baja resistencia a la conversión de energía eficiente

Parámetros técnicos clave

Voltaje de drenaje a fuente (VDSS): 250 V

Corriente de drenaje continuo (id): 17a

En resistencia (RDS (ON)): 165mohm

Características de calidad y seguridad

ROHS3 Cumplante

AEC-Q101 calificado para aplicaciones automotrices

Compatibilidad

Adecuado para varias aplicaciones de conversión de energía automotriz e industrial

Áreas de aplicación

Electrónica automotriz

Suministros industriales

Impulso del motor

Suministros de alimentación de modo de interruptor

Ciclo de vida del producto

Este producto está actualmente disponible y es compatible activamente por el fabricante.

Las opciones de reemplazo o actualización pueden estar disponibles en el futuro a medida que evoluciona la tecnología.

Razones clave para elegir este producto

Confiabilidad y rendimiento de grado automotriz para aplicaciones exigentes

Amplio rango de temperatura de funcionamiento para entornos hostiles

Capacidades de manejo de alto voltaje y corriente para una conversión de energía eficiente

Baja en resistencia para minimizar las pérdidas de energía y mejorar la eficiencia

Paquete de montaje en superficie para facilitar el ensamblaje y diseños con restricciones espaciales

Piezas con especificaciones similares

Las tres piezas de la derecha tienen especificaciones similares a las STMicroelectronics STB18NF25

Atributo del producto STB180N55F3 STB18NF30 STB18N60M2 STB185N55F3
Número de pieza STB180N55F3 STB18NF30 STB18N60M2 STB185N55F3
Fabricante STMicroelectronics STMicroelectronics STMicroelectronics STMicroelectronics
Tipo de montaje - Surface Mount Through Hole Surface Mount
Paquete - Tape & Reel (TR) Tube Tape & Reel (TR)
Carga de puerta (Qg) (máx.) @ Vgs - - - -
Vgs (Max) - - - -
RDS (Max) @Id, Vgs - - - -
VGS (th) (Max) @Id - - - -
Tecnología - - - -
Capacitancia de Entrada (Ciss) (Max) @ Vds - - - -
Paquete del dispositivo - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)
Número de producto base - DAC34H84 MAX500 ADS62P42
La disipación de energía (máximo) - - - -
Característica de FET - - - -
Paquete / Cubierta - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
Corriente - Drenaje Continuo (Id) @ 25 ° C - - - -
Voltaje drenaje-fuente (VDS) Las - - - -
Temperatura de funcionamiento - -40°C ~ 85°C 0°C ~ 70°C -40°C ~ 85°C
Voltaje de la Unidad (Max Rds On, Min Rds On) - - - -
Tipo FET - - - -
Serie - - - -

STB18NF25 Hoja de datos PDF

Descargue las hojas de datos PDF STB18NF25 y la documentación STMicroelectronics para STB18NF25 - STMicroelectronics.

Hojas de datos
ST(B,D)18NF25.pdf
Diseño/especificación de PCN
D2PAK Lead Modification 04/Oct/2013.pdf
Ensamblaje de PCN/origen
Mult Devices Testing 10/May/2018.pdf
Embalaje de PCN
Box Label Chg 28/Jul/2016.pdf Mult Dev Inner Box Chg 9/Dec/2021.pdf
