Número de pieza del fabricante

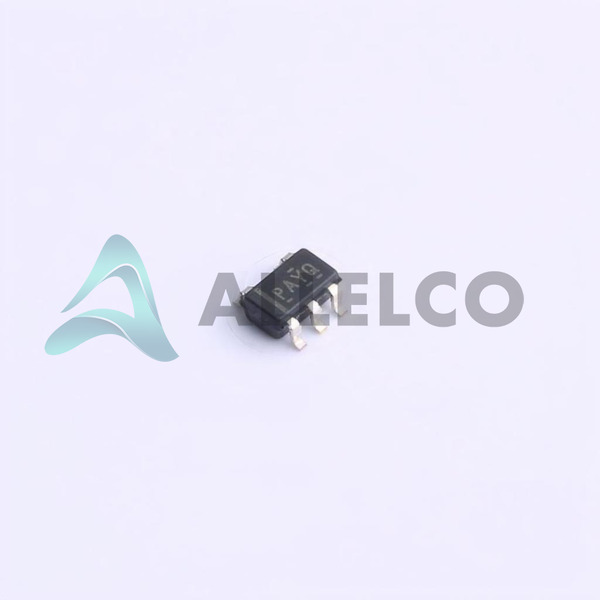

TPS2829QDBVRQ1
Fabricante
Instrumentos de Texas
Introducción
Controlador de puerta de lado bajo diseñado para conducción de alta velocidad de MOSFETS N
Características del producto y rendimiento
Corriente de salida máxima alta de la fuente 2A y el sumidero 2A
Tiempos rápidos y de caída de 14ns para conmutación de alta velocidad
El voltaje de suministro amplio rango de 4V a 14V
Umbrales de entrada lógica compatibles con TTL y CMOS
Opera desde suministros individuales de 5v o 12V
Configuración del controlador no inversor
Admite temperaturas de funcionamiento de -40 ° C a 150 ° C
Ventajas de productos
Grado automotriz y AEC-Q100 calificados
La confiabilidad del sistema mejorada con rendimiento de conmutación rápida
Alta resistencia a la unidad para conmutación eficiente de MOSFET
Rango de temperatura de funcionamiento robusto para entornos automotrices
Tamaño de paquete pequeño ideal para aplicaciones con límites de espacio
Parámetros técnicos clave
Configuración impulsada: lado bajo
Tipo de canal: único
Número de conductores: 1
Tipo de puerta: N-canal MOSFET
Voltaje lógico - VIL, VIH: 1V, 4V
Current - Salida máxima: fuente 2a, fregadero 2A
Rise / caída del tiempo: 14ns / 14ns
Características de calidad y seguridad
Rango de temperatura extendido para entornos hostiles
Cumplimiento de estándares de calificación: AEC-Q100
Características incorporadas para bloqueo de subvoltaje
Protección mejorada de ESD HBM
Compatibilidad
Compatible con los niveles de lógica TTL y CMOS
Funciona con MOSFET de potencia de un canal N único
Áreas de aplicación
Electrónica automotriz
Impulso del motor
Fuente de alimentación
Convertidores DC-DC
Controles solenoides y de válvula
Ciclo de vida del producto
Estado: Activo
Disponibilidad: suministrado en cinta y carrete para procesos de ensamblaje automatizado
Consideraciones: Verifique las actualizaciones sobre posibles opciones de interrupción o reemplazo futura
Varias razones clave para elegir este producto
La calificación automotriz garantiza la confiabilidad en aplicaciones vehiculares
Los tiempos de aumento y caídas de la caída permiten un cambio rápido eficiente en circuitos de alta frecuencia
Niveles de entrada lógica versátiles para usar con varias interfaces de controlador
Paquete SOT-23-5 de ahorro de espacio adecuado para diseños compactos de PCB
Capacidad de corriente de salida máxima fuerte para conducir grandes MOSFET
Robusto contra las duras condiciones de funcionamiento con rango de temperatura extendido
Disponibilidad continua del producto para las necesidades de diseño continuas y el soporte de fabricación
