Número de pieza del fabricante

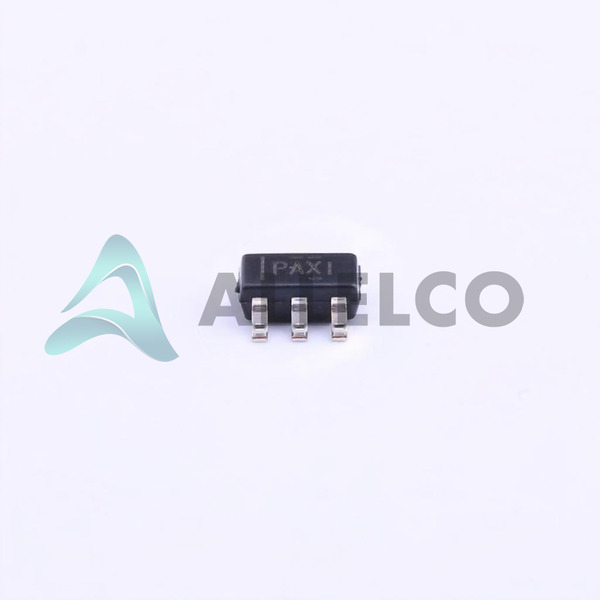

TPS2828DBVR
Fabricante
Instrumentos de Texas
Introducción
TPS2828DBVR es un controlador de compuerta de alta velocidad y bajo lado diseñado para controlar MOSFET de canales N en aplicaciones de administración de energía.
Características del producto y rendimiento
Adecuado para conducir puertas MOSFET de canales N
Admite la configuración de la unidad de puerta de lado bajo
Operación de un solo canal
Capaz de obtener y hundir corriente hasta 2A
Diseñado con un tipo de entrada invertida
Cuenta con tiempos rápidos de aumento y caída de 14ns
Admite un amplio rango de voltaje de suministro de 4V a 14V
Los niveles de voltaje lógico para señales altas y bajas son 4V y 1V, respectivamente
Funciona en un amplio rango de temperatura de -40 ° C a 125 ° C
Ventajas de productos
La operación de alta velocidad mejora la eficiencia de conmutación
La capacidad de obtener y hundir las altas corrientes mejora la fuerza de la unidad
El amplio rango de voltaje de suministro aumenta la compatibilidad con varios sistemas
Los tiempos rápidos de aumento y caída reducen las pérdidas de conmutación
Los niveles bajos de voltaje lógico facilitan una interfaz más fácil con los circuitos de control
Parámetros técnicos clave
Configuración impulsada: lado bajo
Tipo de canal: único
Número de conductores: 1
Tipo de puerta: N-canal MOSFET
Suministro de voltaje: 4V ~ 14V
Voltaje lógico VIL, VIH: 1V, 4V
Salida máxima actual (fuente, fregadero): 2a, 2a
Tiempo de aumento / caída (typ): 14ns
Temperatura de funcionamiento: -40 ° C ~ 125 ° C (TA)
Características de calidad y seguridad
Construido para operar de manera confiable dentro del rango de temperatura especificado
Compatibilidad
Diseñado para el montaje en superficie, que se ajusta en paquetes SC-74A, SOT-753
Áreas de aplicación
Ideal para los circuitos de gestión de energía en la electrónica de consumo
Adecuado para conducir motores, LED y otros componentes de alta potencia
Ciclo de vida del producto
Actualmente marcado como activo
No hay indicios de la interrupción cercana, asegurando la disponibilidad de nuevos diseños
Varias razones clave para elegir este producto
La operación de alta velocidad y la capacidad de accionamiento fuerte mejoran la eficiencia del sistema
El rango de voltaje operativo amplio y el rango de temperatura mejoran la confiabilidad del sistema
La reputación de la calidad y la robustez de Texas Instruments proporciona confianza en el rendimiento del producto
El paquete compacto SOT-23-5 facilita la integración fácil en aplicaciones con restricciones espaciales
El estado activo del ciclo de vida del producto garantiza la disponibilidad a largo plazo para proyectos continuos y futuros
