CasaProductosFuentes de alimentación-montaje a bordoConvertidores DC DCPTH05010WAH

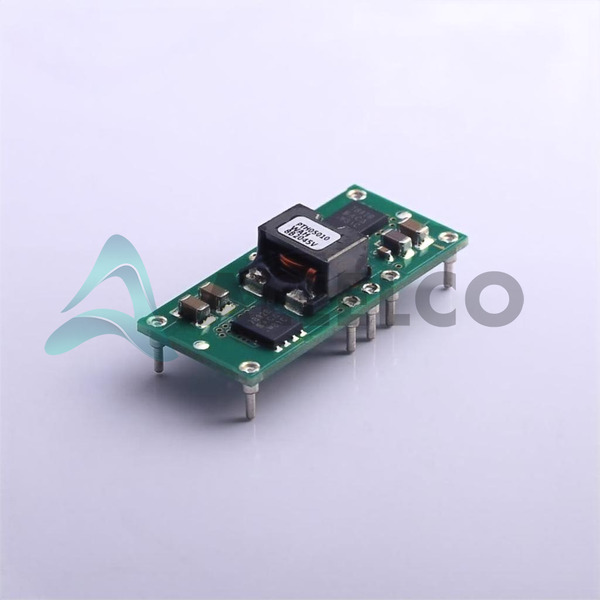

PTH05010WAH Image
PTH05010WAH Image - 1PTH05010WAH Image - 2
Las imágenes son sólo de referencia, consulte las especificaciones para obtener más información sobre el producto.
Compartir
 Favorito
OPCIóN EXPRESA
Método de pago

PTH05010WAH - Texas Instruments

Fabricante Número de pieza
PTH05010WAH
Fabricante
Texas Instruments
Allelco Número de pieza
32D-PTH05010WAH
Garantía
1 año de garantía Allelco - Descubre más
Descripción de piezas
DC DC CONVERTER 0.8-3.6V 15A
Embalaje
10-DIP Module
Ficha de datos
1.PTH05010WAH.pdf ...

Hoja de datos HTML

PTH05010W Series.pdf
Estado RoHS
ROHS3 Cumplante
Comparar
Nuestra certificación
Existencias disponibles: 2110
  • Precio unitario: $17.303
  • Total parcial: $0.00

¿Quieres un mejor precio?
Agregar al carro y Envíe RFQ ahora, nos pondremos en contacto con usted de inmediato.

Cantidad Precio unitario Precio subtotal
1+ $17.303 $17.30
10+ $16.874 $168.74
Los precios anteriores no incluyen impuestos ni gastos de transporte, que se calcularán en las páginas de pedido.
OPCIóN EXPRESA
Método de pago
Nuestra certificación

Especificaciones

Especificaciones tecnológicas PTH05010WAH
Especificaciones técnicas, atributos, parámetros y partes de Texas Instruments - PTH05010WAH con especificaciones similares a Texas Instruments - PTH05010WAH

Atributo del producto Valor del atributo
Fabricante Texas Instruments
Salida de voltaje - 3 -
Tensión - Salida 2 -
Salida de voltaje - 1 0.8 ~ 3.6V
Tensión - Entrada (Min) 4.5V
Tensión - Entrada (Max) 5.5V
Tipo Non-Isolated PoL Module
Tamaño / Medidas 1.37" L x 0.62" W x 0.35" H (34.8mm x 15.7mm x 8.9mm)
Serie PTH05010W
Paquete / Cubierta 10-DIP Module
Atributo del producto Valor del atributo
Paquete Tray
Temperatura de funcionamiento -40°C ~ 85°C
Número de salidas 1
Tipo de montaje Through Hole
Caracteristicas -
Eficiencia 95%
Corriente - Salida (Max) 15A
Número de producto base PTH05010
aplicaciones ITE (Commercial)

Clasificaciones ambientales y de exportación

ATRIBUTO DESCRIPCIóN
Estado RoHS ROHS3 Cumplante
Nivel de sensibilidad de humedad (MSL) 1 (Unlimited)
Estatus de alcance REACH Unaffected
ECCN EAR99
HTSUS 8504.40.9580

Introducción de piezas

Número de pieza del fabricante

PTH05010WAH

Fabricante

Instrumentos de Texas

Introducción

El PTH05010WAH es un módulo convertidor DC-DC de punto de carga no aislado (POL) de Texas Instruments, diseñado para su uso en una amplia gama de aplicaciones comerciales e industriales.

Características del producto y rendimiento

Rango de voltaje de entrada: 4.5V a 5.5V

Rango de voltaje de salida: 0.8V a 3.6V

Corriente de salida máxima: 15a

Alta eficiencia hasta el 95%

Respuesta transitoria rápida

Regulación de voltaje de salida apretada

Protección excesiva de corriente, sobrevoltaje y sobre temperatura

Ventajas del producto

Diseño compacto y de ahorro de espacio

Fácil de usar e integrar

Protección robusta de sobrecorriente y sobretemperatura

Excelente rendimiento térmico

Parámetros técnicos clave

Rango de voltaje de entrada: 4.5V a 5.5V

Rango de voltaje de salida: 0.8V a 3.6V

Corriente de salida: 15A máximo

Eficiencia: hasta el 95%

Temperatura de funcionamiento: -40 ° C a 85 ° C

Paquete: módulo de 10 dipas, 1.37 "x 0.62" x 0.35 "

Características de calidad y seguridad

ROHS3 Cumplante

Sobrecorriente, sobretensión y protección de sobretemperatura

Compatibilidad

Adecuado para una amplia gama de aplicaciones comerciales e industriales, incluido el equipo de tecnología de la información (ITE)

Áreas de aplicación

Servidores, equipos de redes, automatización industrial y otras aplicaciones sensibles a la energía

Ciclo de vida del producto

Este producto está actualmente en producción y está disponible para su compra.

Las opciones de reemplazo o actualización pueden estar disponibles en el futuro a medida que evoluciona la tecnología.

Razones clave para elegir este producto

Diseño compacto y de ahorro de espacio

Alta eficiencia y respuesta transitoria rápida

Protección robusta de sobrecorriente y sobretemperatura

Rangos de voltaje de entrada y entrada amplios

Adecuado para una variedad de aplicaciones comerciales e industriales

Piezas con especificaciones similares

Las tres piezas de la derecha tienen especificaciones similares a las Texas Instruments PTH05010WAH

Atributo del producto PTH05010WAH PTH05010WAS PTH05010WAZ PTH05010WAD
Número de pieza PTH05010WAH PTH05010WAS PTH05010WAZ PTH05010WAD
Fabricante Artesyn Embedded Power Texas Instruments Texas Instruments Artesyn Embedded Power
Tensión - Entrada (Min) - - - -
Salida de voltaje - 1 - - - -
aplicaciones - - - -
Paquete / Cubierta - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
Paquete - Tape & Reel (TR) Tube Tape & Reel (TR)
Eficiencia - - - -
Tipo de montaje - Surface Mount Through Hole Surface Mount
Número de producto base - DAC34H84 MAX500 ADS62P42
Tamaño / Medidas - - - -
Salida de voltaje - 3 - - - -
Tensión - Entrada (Max) - - - -
Caracteristicas - - - Simultaneous Sampling
Número de salidas - - - -
Tipo - - - -
Temperatura de funcionamiento - -40°C ~ 85°C 0°C ~ 70°C -40°C ~ 85°C
Tensión - Salida 2 - - - -
Serie - - - -
Corriente - Salida (Max) - - - -

PTH05010WAH Hoja de datos PDF

Descargue las hojas de datos PDF PTH05010WAH y la documentación Texas Instruments para PTH05010WAH - Texas Instruments.

Hoja de datos HTML
PTH05010W Series.pdf
