CasaProductosFuentes de alimentación-montaje a bordoConvertidores DC DCPTH05010WAD

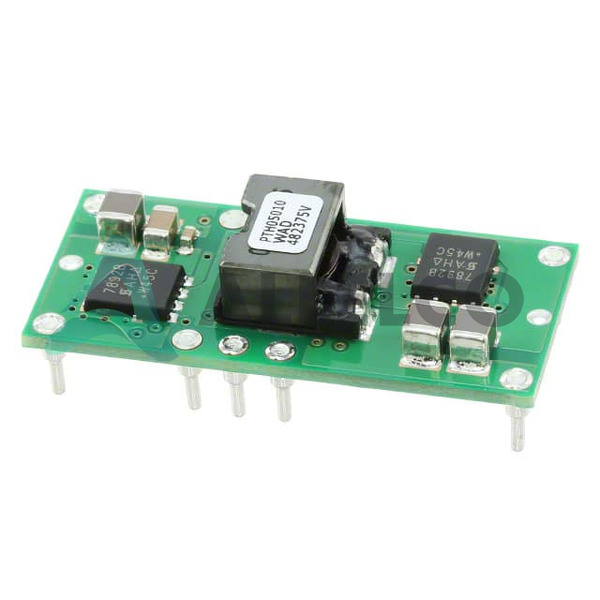

PTH05010WAD Image
PTH05010WAD Image - 1
Las imágenes son sólo de referencia, consulte las especificaciones para obtener más información sobre el producto.
Compartir
 Favorito
OPCIóN EXPRESA
Método de pago

PTH05010WAD - Texas Instruments

Fabricante Número de pieza
PTH05010WAD
Fabricante
Texas Instruments
Allelco Número de pieza
32D-PTH05010WAD
Garantía
1 año de garantía Allelco - Descubre más
Descripción de piezas
DC DC CONVERTER 0.8-3.6V 5V 15A
Embalaje
10-DIP Module
Ficha de datos
1.PTH05010WAD.pdf ...

Hoja de datos HTML

PTH05010W Series.pdf
Estado RoHS
ROHS3 Cumplante
Comparar
Nuestra certificación
Existencias disponibles: 2480

Los campos requeridos se indican con un asterisco (*)
Envíe RFQ, responderemos de inmediato.

Cantidad
OPCIóN EXPRESA
Método de pago
Nuestra certificación

Especificaciones

Especificaciones tecnológicas PTH05010WAD
Especificaciones técnicas, atributos, parámetros y partes de Texas Instruments - PTH05010WAD con especificaciones similares a Texas Instruments - PTH05010WAD

Atributo del producto Valor del atributo
Fabricante Texas Instruments
Salida de voltaje - 3 -
Tensión - Salida 2 -
Salida de voltaje - 1 0.8 ~ 3.6V
Tensión - Entrada (Min) 4.5V
Tensión - Entrada (Max) 5.5V
Tipo Non-Isolated PoL Module
Tamaño / Medidas 1.37" L x 0.62" W x 0.35" H (34.8mm x 15.7mm x 8.9mm)
Serie PTH05010W
Paquete / Cubierta 10-DIP Module
Atributo del producto Valor del atributo
Paquete Tray
Temperatura de funcionamiento -40°C ~ 85°C
Número de salidas 1
Tipo de montaje Through Hole
Caracteristicas -
Eficiencia 95%
Corriente - Salida (Max) 15A
Número de producto base PTH05010
aplicaciones ITE (Commercial)

Clasificaciones ambientales y de exportación

ATRIBUTO DESCRIPCIóN
Estado RoHS ROHS3 Cumplante
Nivel de sensibilidad de humedad (MSL) 1 (Unlimited)
Estatus de alcance REACH Unaffected
ECCN EAR99
HTSUS 8504.40.9580

Introducción de piezas

Número de pieza del fabricante

PTH05010WAD

Fabricante

Instrumentos de Texas

Introducción

Módulo de convertidor DC-DC de alta eficiencia, alta corriente y sin aislamiento (Pol) DC-DC.

Características del producto y rendimiento

Rango de voltaje de entrada amplio: 4.5V a 5.5V

Voltaje de salida ajustable de 0.8V a 3.6V

Corriente de salida máxima de 15a

Alta eficiencia hasta el 95%

Regulación de voltaje de salida apretada

Respuesta transitoria rápida

Filtro de entrada integrado

Protección de cortocircuito de apagado térmico y salida

Ventajas del producto

Tamaño compacto

Alta densidad de potencia

Configuración y control simples

Características de protección robustas

Operación confiable en un amplio rango de temperatura

Parámetros técnicos clave

Rango de voltaje de entrada: 4.5V a 5.5V

Rango de voltaje de salida: 0.8V a 3.6V

Corriente de salida máxima: 15a

Eficiencia: hasta el 95%

Tamaño: 1.37 "L x 0.62" W x 0.35 "H (34.8 mm x 15.7 mm x 8.9 mm)

Características de calidad y seguridad

ROHS3 Cumplante

Protección de cortocircuito de apagado térmico y salida

Compatibilidad

Aplicaciones adecuadas para su uso en ITE (Equipo de tecnología de la información)

Áreas de aplicación

Alimentación de microprocesadores, DSP, FPGA y otra lógica digital en telecomunicaciones, redes y equipos industriales

Ciclo de vida del producto

Este producto está actualmente en producción y no está a punto de interrumpir.

Los productos de reemplazo o mejorado pueden estar disponibles en el futuro.

Razones clave para elegir este producto

Alta eficiencia y capacidad de alta corriente

Voltaje de entrada amplio y rango de voltaje de salida ajustable

Tamaño compacto y configuración simple

Características de protección robusta para operaciones confiables

Adecuado para una amplia gama de aplicaciones ITE

Piezas con especificaciones similares

Las tres piezas de la derecha tienen especificaciones similares a las Texas Instruments PTH05010WAD

Atributo del producto PTH05010WAD PTH05010WAZT PTH05010WAH PTH05010WAZ
Número de pieza PTH05010WAD PTH05010WAZT PTH05010WAH PTH05010WAZ
Fabricante Artesyn Embedded Power Artesyn Embedded Power Texas Instruments Texas Instruments
Tipo de montaje - Surface Mount Through Hole Surface Mount
Temperatura de funcionamiento - -40°C ~ 85°C 0°C ~ 70°C -40°C ~ 85°C
Tamaño / Medidas - - - -
aplicaciones - - - -
Número de producto base - DAC34H84 MAX500 ADS62P42
Caracteristicas - - - Simultaneous Sampling
Paquete / Cubierta - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
Paquete - Tape & Reel (TR) Tube Tape & Reel (TR)
Número de salidas - - - -
Salida de voltaje - 3 - - - -
Serie - - - -
Eficiencia - - - -
Salida de voltaje - 1 - - - -
Corriente - Salida (Max) - - - -
Tensión - Entrada (Min) - - - -
Tipo - - - -
Tensión - Entrada (Max) - - - -
Tensión - Salida 2 - - - -

PTH05010WAD Hoja de datos PDF

Descargue las hojas de datos PDF PTH05010WAD y la documentación Texas Instruments para PTH05010WAD - Texas Instruments.

Hoja de datos HTML
PTH05010W Series.pdf
