Número de pieza del fabricante

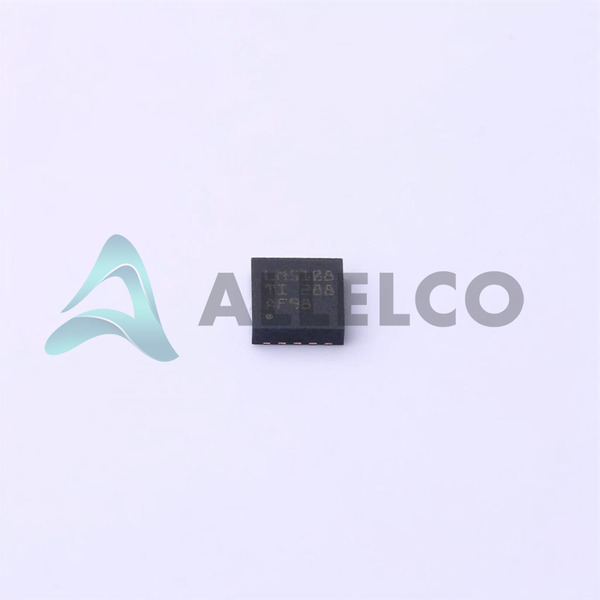

LM5108DRCR
Fabricante
Instrumentos de Texas
Introducción
El LM5108DRCR es un controlador de puerta de alto rendimiento diseñado específicamente para aplicaciones de administración de energía.Facilita el control eficiente de los MOSFET de canales N en una configuración de medio puente.
Características del producto y rendimiento
Operación de canal independiente
Capaz de conducir dos MOSFET de canales N
Admite un rango de voltaje de suministro de 5.5V a 16V
Corrientes de salida máxima de 1.6a (fuente) y 2.6A (sumidero)
Cambio rápido con tiempos de aumento y caída de 11ns y 8ns, respectivamente
Opera de manera efectiva en temperaturas que van de -40 ° C a 125 ° C
Ventajas de productos
Eficiencia energética mejorada para diseños robustos de medio puente
Paquete compacto de PAD expuesto 10-VFDFN para espacio reducido en PCB
Las capacidades de corriente máxima alta mejoran el rendimiento general
El amplio rango de temperatura de funcionamiento garantiza la confiabilidad en condiciones extremas
Parámetros técnicos clave
Voltaje de suministro: 5.5V a 16V
Corriente de salida (fuente, sumidero): 1.6a, 2.6a
Rise/caída del tiempo: 11ns/8ns
Temperatura de funcionamiento: -40 ° C a 125 ° C
Características de calidad y seguridad
Protección de sobre-temperatura incorporada
El diseño duradero asegura un rendimiento estable en un amplio rango de temperatura
Compatibilidad
Compatible con señales de entrada CMOS y TTL
Diseñado para conducir MOSFETS N-canal
Áreas de aplicación
Unidades de fuente de alimentación
Sistemas de control de motor
Inversores de energía renovable
Sistemas de iluminación de alta potencia
Ciclo de vida del producto
Actualmente activa y de producción estándar
No hay indicios de la interrupción cercana, asegurando la disponibilidad a largo plazo
Las opciones para futuras actualizaciones o reemplazos están disponibles a medida que avanza la tecnología
Varias razones clave para elegir este producto
Alta confiabilidad y rendimiento robusto en las aplicaciones exigentes
Las capacidades de conmutación rápida mejoran la eficiencia
Amplia gama de temperaturas de funcionamiento para su uso en varios entornos
Paquete compacto adecuado para aplicaciones con restricciones espaciales
Fabricado por Texas Instruments, líder en soluciones de semiconductores
