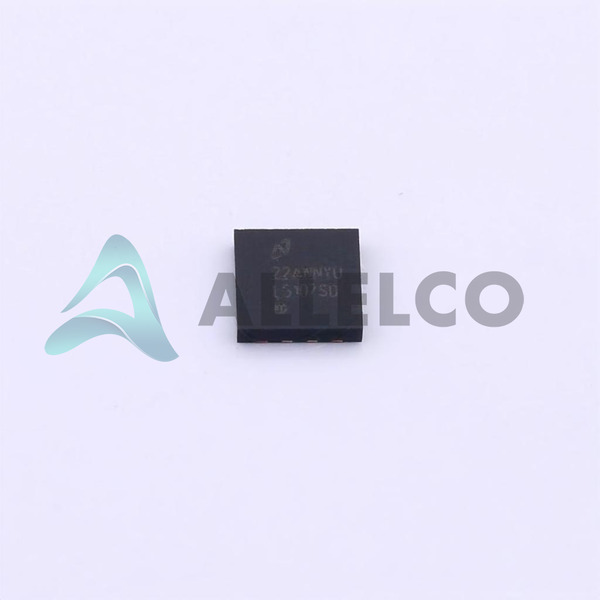

Número de pieza del fabricante
LM5107SD
Fabricante
Instrumentos de Texas
Introducción
El LM5107SD es un controlador de puerta de alto voltaje diseñado para conducir MOSFET de canales N en una configuración de medio puente.
Características del producto y rendimiento
Voltaje de arranque de lado alto de hasta 118V
Controladores independientes duales para la configuración de medio puente
Admite puertas MOSFET de canales N
Fuente de corriente de salida máxima de 1.3a, sumidero de 1.4a
Tiempos rápidos y de caída de 15ns para conmutación eficiente
Tipo de entrada no inversa para un procesamiento de señal directo
Rango de temperatura operativa de -40 ° C a 125 ° C
Diseño de montaje en superficie propicio para los diseños modernos de PCB compactos
Ventajas de productos
Integración óptima para aplicaciones de conversión de energía de medio puente
Rendimiento mejorado para aplicaciones de conmutación rápida
Diseño robusto adecuado para una variedad de entornos desafiantes
Parámetros técnicos clave
Configuración impulsada: medio puente
Número de conductores: 2
Tipo de puerta: N-canal MOSFET
Rango de suministro de voltaje: 8V a 14V
Voltaje lógico VIL, VIH: 0.8V, 2.2V
Voltaje lateral alto Max (Bootstrap): 118 V
Tiempo de aumento / caída típico: 15ns
Temperatura de funcionamiento: -40 ° C a 125 ° C (TJ)
Características de calidad y seguridad
El amplio rango de temperatura de funcionamiento garantiza la confiabilidad bajo estrés térmico
Diseñado de acuerdo con los estándares de la industria para la seguridad y el rendimiento
Compatibilidad
Utilizado idealmente con MOSFET de canal N
Montaje de superficie compatible con PCB con un diseño de almohadilla expuesta de 8 wdfn
Áreas de aplicación
Suministros de alimentación del modo de conmutación
DC a los inversores de CA para aplicaciones de energía solar o eólica
Controladores de motores
Convertidores de potencia de alta frecuencia
Ciclo de vida del producto
El estado del producto es obsoleto
Identificar reemplazos potenciales o rutas de actualización debido a la interrupción del producto
Varias razones clave para elegir este producto
Diseñado por el fabricante de semiconductores de buena reputación Texas Instruments
Alto rendimiento con capacidades de conmutación rápida reduce las pérdidas de energía
Capaz de manejar aplicaciones de alto voltaje de forma segura
La facilidad de uso del producto en las aplicaciones de controladores de puerta común
El apoyo a una amplia gama de temperaturas se adapta a varios entornos industriales
