CasaProductosAisladoresAisladores digitalesISO7720FDR

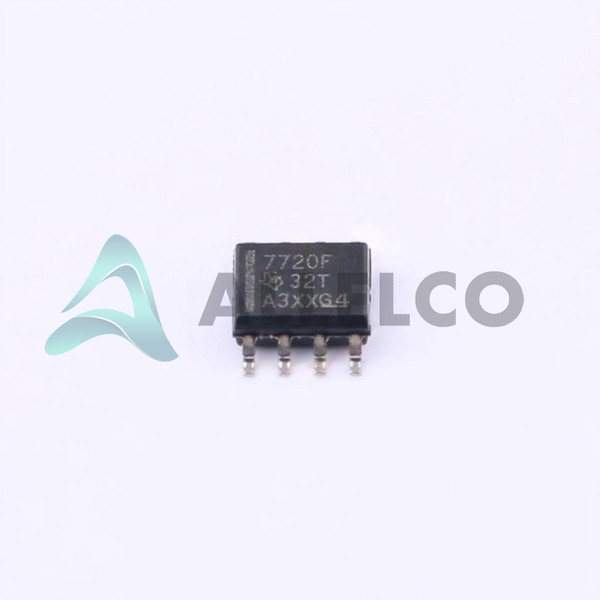

ISO7720FDR Image
ISO7720FDR Image - 1ISO7720FDR Image - 2
Las imágenes son sólo de referencia, consulte las especificaciones para obtener más información sobre el producto.
Compartir
 Favorito
OPCIóN EXPRESA
Método de pago

ISO7720FDR - Texas Instruments

Fabricante Número de pieza
ISO7720FDR
Fabricante
Texas Instruments
Allelco Número de pieza
32D-ISO7720FDR
Garantía
1 año de garantía Allelco - Descubre más
Descripción de piezas
DGTL ISO 3000VRMS 2CH GP 8SOIC
Embalaje
8-SOIC
Ficha de datos
1.ISO7720FDR.pdf ...

notas de aplicación

2.73KHz.pdf

Recursos de diseño

2.73KHz.pdf

Hoja de datos HTML

Cylindrical Battery Holders.pdf

Ensamblaje de PCN/origen

2.73KHz.pdf

Diseño/especificación de PCN

Cylindrical Battery Holders.pdf
Estado RoHS
ROHS3 Cumplante
Comparar
Nuestra certificación
Existencias disponibles: 33929
  • Precio unitario: $2.942
  • Total parcial: $0.00

¿Quieres un mejor precio?
Agregar al carro y Envíe RFQ ahora, nos pondremos en contacto con usted de inmediato.

Cantidad Precio unitario Precio subtotal
1+ $2.942 $2.94
10+ $2.798 $27.98
30+ $2.709 $81.27
100+ $2.636 $263.60
Los precios anteriores no incluyen impuestos ni gastos de transporte, que se calcularán en las páginas de pedido.
OPCIóN EXPRESA
Método de pago
Nuestra certificación

Especificaciones

Especificaciones tecnológicas ISO7720FDR
Especificaciones técnicas, atributos, parámetros y partes de Texas Instruments - ISO7720FDR con especificaciones similares a Texas Instruments - ISO7720FDR

Atributo del producto Valor del atributo
Fabricante Texas Instruments
Suministro de voltaje 2.25V ~ 5.5V
Voltaje - Aislamiento 3000Vrms
Tipo General Purpose
Tecnología Capacitive Coupling
Paquete del dispositivo 8-SOIC
Serie -
Tiempo de subida / bajada (típico) 1.8ns, 1.9ns
Ancho de pulso Distorsión (máx.) 4.9ns
Retardo de propagación tpLH / tpHL (Max) 16ns, 16ns
Paquete / Cubierta 8-SOIC (0.154", 3.90mm Width)
Atributo del producto Valor del atributo
Paquete Tape & Reel (TR)
Temperatura de funcionamiento -55°C ~ 125°C
número de canales 2
Tipo de montaje Surface Mount
Poder aislado No
Entradas - Side 1 / Cara 2 2/0
Velocidad de datos 100Mbps
Inmunidad transitoria en modo común (Min) 85kV/µs
Corriente de carga Unidirectional
Número de producto base ISO7720

Clasificaciones ambientales y de exportación

ATRIBUTO DESCRIPCIóN
Estado RoHS ROHS3 Cumplante
Nivel de sensibilidad de humedad (MSL) 2 (1 Year)
Estatus de alcance REACH Unaffected
ECCN EAR99
HTSUS 8542.39.0001

Introducción de piezas

Número de pieza del fabricante

ISO7720FDR

Fabricante

Instrumentos de Texas

Introducción

Dispositivo de transmisión de señal digital aislada con alta inmunidad transitoria en modo común.

Características del producto y rendimiento

Aislador digital de 2 canales

Tecnología de acoplamiento capacitiva

Alto voltaje de aislamiento de 3000 VRMS

Alta inmunidad transitoria de modo común de 85kV/s

Retraso de propagación rápida de 16ns max

Distorsión de ancho de pulso bajo de 4.9ns máximo

Velocidad de datos de hasta 100Mbps

Amplio rango de voltaje de suministro de 2.25V a 5.5V

Ventajas del producto

El aislamiento robusto protege los circuitos sensibles

Transmisión de señal rápida con distorsión mínima

Voltaje de funcionamiento amplio y rango de temperatura

Pequeño paquete 8-soico para diseños con restricciones espaciales

Parámetros técnicos clave

2 canales

Voltaje de aislamiento de 3000 VRMS

85kV/S Inmunidad transitoria en modo común

Retraso de propagación máxima de 16ns

9ns Max Pulse Ancho Distorsión

Velocidad de datos de 100 Mbps

Voltaje de suministro de 25V a 5.5V

Características de calidad y seguridad

ROHS3 Cumplante

Adecuado para aplicaciones industriales y médicas

Compatibilidad

Paquete de 8-Soic de Surface

Áreas de aplicación

Automatización industrial

Equipo de fábrica

Instrumentación médica

Electrónica automotriz

Ciclo de vida del producto

Actualmente en producción

Opciones de reemplazo o actualización disponibles en Texas Instruments

Razones clave para elegir

Protección robusta de aislamiento

Transmisión de señal rápida y eficiente

Parámetros operativos amplios

Paquete pequeño de ahorro de espacio

Piezas con especificaciones similares

Las tres piezas de la derecha tienen especificaciones similares a las Texas Instruments ISO7720FDR

Atributo del producto ISO7720FDWVR ISO7720FDWR ISO7720FQDRQ1 ISO7720FQDWRQ1
Número de pieza ISO7720FDWVR ISO7720FDWR ISO7720FQDRQ1 ISO7720FQDWRQ1
Fabricante Texas Instruments Texas Instruments Texas Instruments Texas Instruments
Tipo de montaje - Surface Mount Through Hole Surface Mount
Ancho de pulso Distorsión (máx.) - - - -
Tiempo de subida / bajada (típico) - - - -
Paquete del dispositivo - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)
Tipo - - - -
Entradas - Side 1 / Cara 2 - - - -
Voltaje - Aislamiento - - - -
Corriente de carga - - - -
Tecnología - - - -
Paquete / Cubierta - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
Suministro de voltaje - - - -
Serie - - - -
Temperatura de funcionamiento - -40°C ~ 85°C 0°C ~ 70°C -40°C ~ 85°C
Retardo de propagación tpLH / tpHL (Max) - - - -
Poder aislado - - - -
Inmunidad transitoria en modo común (Min) - - - -
Paquete - Tape & Reel (TR) Tube Tape & Reel (TR)
Número de producto base - DAC34H84 MAX500 ADS62P42
número de canales - - - -
Velocidad de datos - - - -
