Número de pieza del fabricante

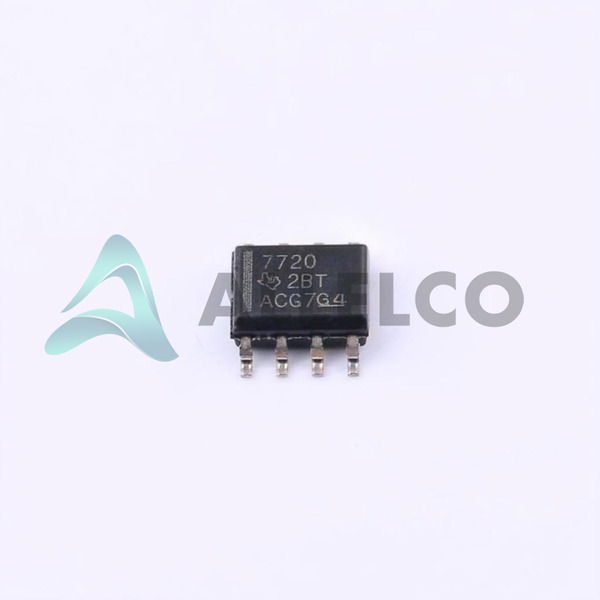

ISO7720D
Fabricante
Instrumentos de Texas
Introducción
Aislador digital de alta velocidad con 2 canales unidireccionales
Características del producto y rendimiento
Tecnología de acoplamiento capacitiva
Velocidad de datos de hasta 100 Mbps
Retraso de propagación (máximo): 16 ns
Distorsión de ancho de pulso (máximo): 4.9 ns
Modo común inmunidad transitoria (min): 85 kV/s
Temperatura de funcionamiento: -55 ° C a 125 ° C
Ventajas del producto
Paquete compacto 8-soico
Alto voltaje de aislamiento de 3000 VRMS
No se requiere energía aislada
Adecuado para transmisión de datos digitales de alta velocidad
Parámetros técnicos clave
Voltaje de aislamiento: 3000 VRMS
Número de canales: 2 unidireccionales
Rango de voltaje de suministro: 2.25 V a 5.5 V
Tiempo de aumento/caída (típico): 3.9 ns, 3.9 ns
Características de calidad y seguridad
ROHS3 Cumplante
Diseñado para una operación confiable en entornos duros
Compatibilidad
Paquete de montaje en superficie
Compatible con una amplia gama de sistemas digitales
Áreas de aplicación
Automatización industrial
Control del motor
Fuente de alimentación
Equipo médico
Telecomunicaciones
Ciclo de vida del producto
Actualmente disponible
No hay información sobre la interrupción o los reemplazos
Varias razones clave para elegir este producto
Transmisión de datos de alta velocidad hasta 100 Mbps
Voltaje de aislamiento robusto de 3000 VRMS
Paquete de 8-Soic compacto y de ahorro de espacio
Rango de temperatura de funcionamiento amplio de -55 ° C a 125 ° C
No se requiere energía aislada, simplificando el diseño
