CasaProductosProductos semiconductores discretosTransistores-FETs, MOSFETs-escojaCSD25404Q3T

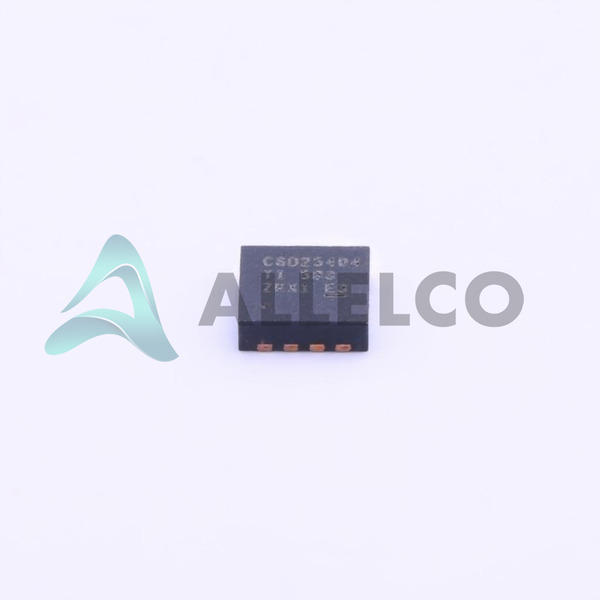

CSD25404Q3T Image
CSD25404Q3T Image - 1
Las imágenes son sólo de referencia, consulte las especificaciones para obtener más información sobre el producto.
Compartir
 Favorito
OPCIóN EXPRESA
Método de pago

CSD25404Q3T - Texas Instruments

Fabricante Número de pieza
CSD25404Q3T
Fabricante
Texas Instruments
Allelco Número de pieza
32D-CSD25404Q3T
Garantía
1 año de garantía Allelco - Descubre más
Descripción de piezas
MOSFET P-CH 20V 104A 8VSON
Embalaje
8-VSONP (3x3.15)
Ficha de datos
-
Estado RoHS
ROHS3 Cumplante
Comparar
Nuestra certificación
Existencias disponibles: 41920
  • Precio unitario: $0.915
  • Total parcial: $0.00

¿Quieres un mejor precio?
Agregar al carro y Envíe RFQ ahora, nos pondremos en contacto con usted de inmediato.

Cantidad Precio unitario Precio subtotal
1+ $0.915 $0.92
10+ $0.783 $7.83
30+ $0.711 $21.33
250+ $0.594 $148.50
500+ $0.557 $278.50
1000+ $0.541 $541.00
Los precios anteriores no incluyen impuestos ni gastos de transporte, que se calcularán en las páginas de pedido.
OPCIóN EXPRESA
Método de pago
Nuestra certificación

Especificaciones

Especificaciones tecnológicas CSD25404Q3T
Especificaciones técnicas, atributos, parámetros y partes de Texas Instruments - CSD25404Q3T con especificaciones similares a Texas Instruments - CSD25404Q3T

Atributo del producto Valor del atributo
Fabricante Texas Instruments
VGS (th) (Max) @Id 1.15V @ 250µA
Vgs (Max) ±12V
Tecnología MOSFET (Metal Oxide)
Paquete del dispositivo 8-VSONP (3x3.15)
Serie NexFET™
RDS (Max) @Id, Vgs 6.5mOhm @ 10A, 4.5V
La disipación de energía (máximo) 2.8W (Ta), 96W (Tc)
Paquete / Cubierta 8-PowerVDFN
Paquete Tape & Reel (TR)
Atributo del producto Valor del atributo
Temperatura de funcionamiento -55°C ~ 150°C (TJ)
Tipo de montaje Surface Mount
Capacitancia de Entrada (Ciss) (Max) @ Vds 2120 pF @ 10 V
Carga de puerta (Qg) (máx.) @ Vgs 14.1 nC @ 4.5 V
Tipo FET P-Channel
Característica de FET -
Voltaje de la Unidad (Max Rds On, Min Rds On) 1.8V, 4.5V
Voltaje drenaje-fuente (VDS) Las 20 V
Corriente - Drenaje Continuo (Id) @ 25 ° C 104A (Tc)
Número de producto base CSD25404

Clasificaciones ambientales y de exportación

ATRIBUTO DESCRIPCIóN
Estado RoHS ROHS3 Cumplante
Nivel de sensibilidad de humedad (MSL) 1 (Unlimited)
Estatus de alcance REACH Unaffected
ECCN EAR99

Introducción de piezas

Número de pieza del fabricante

CSD25404Q3T

Fabricante

Instrumentos de Texas

Introducción

Channel P de alto rendimiento NEXFET MOSFET

Características del producto y rendimiento

Capacidad de alta corriente de hasta 104a (TC)

Baja resistencia a 4.5mΩ

Velocidad de conmutación rápida

Carga de puerta baja de 14.1nc

Rango de temperatura de funcionamiento amplio de -55 ° C a 150 ° C

Ventajas de productos

Excelente rendimiento térmico

Eficiencia mejorada en la conversión de energía

Diseño compacto y de ahorro de espacio

Parámetros técnicos clave

Voltaje de drenaje a fuente (VDSS): 20V

Voltaje de fuente de puerta (VGS): ± 12V

Corriente de drenaje continuo (ID): 104a (TC)

En resistencia (RDS (ON)): 4.5mΩ @ 10a, 4.5V

Características de calidad y seguridad

ROHS3 Cumplante

Adecuado para aplicaciones críticas de seguridad

Compatibilidad

Amplia compatibilidad con varios sistemas y circuitos electrónicos de potencia

Áreas de aplicación

Suministros de alimentación de modo de interruptor

Impulso del motor

Convertidores DC-DC

Reguladores de voltaje

Sistemas de gestión de baterías

Ciclo de vida del producto

Actualmente en producción activa

No hay planes de interrupción, con disponibilidad de reemplazos y actualizaciones

Razones clave para elegir

Capacidad de manejo de corriente excepcional

Ultra-Low en resistencia para alta eficiencia

Rendimiento de conmutación rápida para una conversión de potencia mejorada

Diseño robusto para operaciones confiables en entornos duros

Paquete compacto para aplicaciones con restricciones espaciales

Piezas con especificaciones similares

Las tres piezas de la derecha tienen especificaciones similares a las Texas Instruments CSD25404Q3T

Atributo del producto CSD25402Q3AT CSD25404Q3 CSD25402Q3A CSD25401Q3
Número de pieza CSD25402Q3AT CSD25404Q3 CSD25402Q3A CSD25401Q3
Fabricante Texas Instruments Texas Instruments Texas Instruments Texas Instruments
Corriente - Drenaje Continuo (Id) @ 25 ° C - - - -
VGS (th) (Max) @Id - - - -
La disipación de energía (máximo) - - - -
Voltaje drenaje-fuente (VDS) Las - - - -
RDS (Max) @Id, Vgs - - - -
Característica de FET - - - -
Paquete - Tape & Reel (TR) Tube Tape & Reel (TR)
Capacitancia de Entrada (Ciss) (Max) @ Vds - - - -
Serie - - - -
Carga de puerta (Qg) (máx.) @ Vgs - - - -
Paquete / Cubierta - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
Voltaje de la Unidad (Max Rds On, Min Rds On) - - - -
Tipo FET - - - -
Tipo de montaje - Surface Mount Through Hole Surface Mount
Paquete del dispositivo - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)
Vgs (Max) - - - -
Tecnología - - - -
Número de producto base - DAC34H84 MAX500 ADS62P42
Temperatura de funcionamiento - -40°C ~ 85°C 0°C ~ 70°C -40°C ~ 85°C
