CasaProductosProductos semiconductores discretosTransistores-FETs, MOSFETs-escojaCSD19506KCS

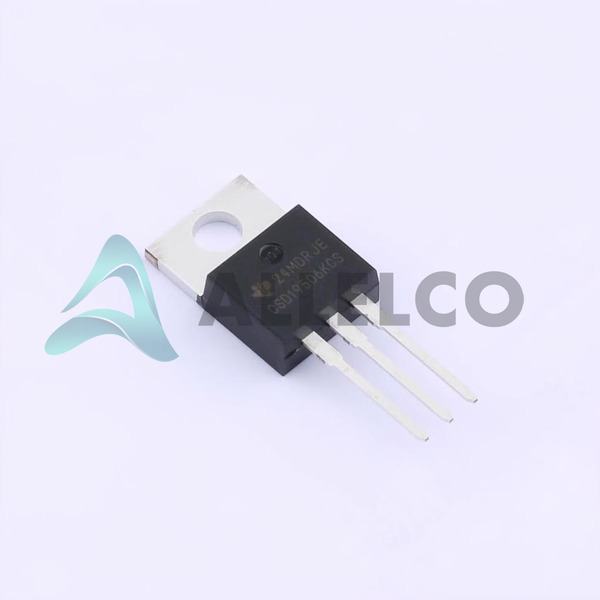

CSD19506KCS Image
CSD19506KCS Image - 1CSD19506KCS Image - 2
Las imágenes son sólo de referencia, consulte las especificaciones para obtener más información sobre el producto.
Compartir
 Favorito
OPCIóN EXPRESA
Método de pago

CSD19506KCS - Texas Instruments

Fabricante Número de pieza
CSD19506KCS
Fabricante
Texas Instruments
Allelco Número de pieza
32D-CSD19506KCS
Garantía
1 año de garantía Allelco - Descubre más
Descripción de piezas
MOSFET N-CH 80V 100A TO220-3
Embalaje
TO-220-3
Ficha de datos
1.CSD19506KCS.pdf ...

Diseño/especificación de PCN

ID symbolization Change 04/Mar/2020.pdf

Ensamblaje de PCN/origen

CSD195 A/T Chgs 13/Dec/2021.pdf

Embalaje de PCN

Mult Dev 15/Apr/2020.pdf
Estado RoHS
ROHS3 Cumplante
Comparar
Nuestra certificación
Existencias disponibles: 11406
  • Precio unitario: $4.486
  • Total parcial: $0.00

¿Quieres un mejor precio?
Agregar al carro y Envíe RFQ ahora, nos pondremos en contacto con usted de inmediato.

Cantidad Precio unitario Precio subtotal
1+ $4.486 $4.49
10+ $3.965 $39.65
30+ $3.646 $109.38
100+ $3.379 $337.90
Los precios anteriores no incluyen impuestos ni gastos de transporte, que se calcularán en las páginas de pedido.
OPCIóN EXPRESA
Método de pago
Nuestra certificación

Especificaciones

Especificaciones tecnológicas CSD19506KCS
Especificaciones técnicas, atributos, parámetros y partes de Texas Instruments - CSD19506KCS con especificaciones similares a Texas Instruments - CSD19506KCS

Atributo del producto Valor del atributo
Fabricante Texas Instruments
VGS (th) (Max) @Id 3.2V @ 250µA
Vgs (Max) ±20V
Tecnología MOSFET (Metal Oxide)
Paquete del dispositivo TO-220-3
Serie NexFET™
RDS (Max) @Id, Vgs 2.3mOhm @ 100A, 10V
La disipación de energía (máximo) 375W (Tc)
Paquete / Cubierta TO-220-3
Paquete Tube
Atributo del producto Valor del atributo
Temperatura de funcionamiento -55°C ~ 175°C (TJ)
Tipo de montaje Through Hole
Capacitancia de Entrada (Ciss) (Max) @ Vds 12200 pF @ 40 V
Carga de puerta (Qg) (máx.) @ Vgs 156 nC @ 10 V
Tipo FET N-Channel
Característica de FET -
Voltaje de la Unidad (Max Rds On, Min Rds On) 6V, 10V
Voltaje drenaje-fuente (VDS) Las 80 V
Corriente - Drenaje Continuo (Id) @ 25 ° C 100A (Ta)
Número de producto base CSD19506

Clasificaciones ambientales y de exportación

ATRIBUTO DESCRIPCIóN
Estado RoHS ROHS3 Cumplante
Nivel de sensibilidad de humedad (MSL) 1 (Unlimited)
Estatus de alcance REACH Unaffected
ECCN EAR99

Introducción de piezas

Número de pieza del fabricante

CSD19506KCS

Fabricante

Instrumentos de Texas

Introducción

Transistor MOSFET MOSFET de alto rendimiento diseñado para aplicaciones de conversión de energía.

Características del producto y rendimiento

Calificación de voltaje de drenaje de 80 V

Ultra bajo 2.3mΩ en resistencia

Corriente de drenaje continuo de 100 A

Rango de temperatura de funcionamiento amplio de -55 ° C a 175 ° C

Capacitancia de entrada baja de 12,200pf

Disipación máxima de potencia de 375W

Ventajas de productos

Excelente eficiencia energética debido a la baja resistencia

Capaz de manejar corrientes altas y disipación de energía

El amplio rango de temperatura de funcionamiento proporciona flexibilidad

Compacto al paquete 220-3 para una fácil instalación

Parámetros técnicos clave

Voltaje de drenaje a fuente (VDSS): 80V

Voltaje de puerta a fuente (VGS): ± 20V

En resistencia (RDS (ON)): 2.3MΩ

Corriente de drenaje continuo (ID): 100A

Capacitancia de entrada (CISS): 12,200pf

Disipación de potencia (TC): 375W

Características de calidad y seguridad

ROHS3 Cumple con la responsabilidad ambiental

Probado y calificado para los estándares industriales

Compatibilidad

Compatible con varias aplicaciones de conversión y control de energía

Áreas de aplicación

Suministros de alimentación de modo de interruptor

Impulso del motor

Inversores

Reguladores

Otras aplicaciones de electrónica de potencia

Ciclo de vida del producto

Actualmente en producción

No hay planes de interrupción

Opciones de reemplazo o actualización disponibles si es necesario

Razones clave para elegir este producto

Ultra-Low en resistencia para alta eficiencia

Capacidad para manejar las altas corrientes y la disipación de energía

Amplio rango de temperatura de funcionamiento para flexibilidad

Paquete compacto para una fácil integración

Diseño confiable y compatible con ROHS3

Piezas con especificaciones similares

Las tres piezas de la derecha tienen especificaciones similares a las Texas Instruments CSD19506KCS

Atributo del producto CSD19501KCS CSD19505KCS CSD19531KCS CSD19506KTT
Número de pieza CSD19501KCS CSD19505KCS CSD19531KCS CSD19506KTT
Fabricante Texas Instruments Texas Instruments Texas Instruments Texas Instruments
Tecnología - - - -
Voltaje de la Unidad (Max Rds On, Min Rds On) - - - -
Característica de FET - - - -
Voltaje drenaje-fuente (VDS) Las - - - -
Paquete - Tape & Reel (TR) Tube Tape & Reel (TR)
Corriente - Drenaje Continuo (Id) @ 25 ° C - - - -
Número de producto base - DAC34H84 MAX500 ADS62P42
Carga de puerta (Qg) (máx.) @ Vgs - - - -
Serie - - - -
Temperatura de funcionamiento - -40°C ~ 85°C 0°C ~ 70°C -40°C ~ 85°C
Vgs (Max) - - - -
VGS (th) (Max) @Id - - - -
Paquete / Cubierta - 196-LFBGA 16-DIP (0.300', 7.62mm) 64-VFQFN Exposed Pad
Capacitancia de Entrada (Ciss) (Max) @ Vds - - - -
Tipo FET - - - -
La disipación de energía (máximo) - - - -
RDS (Max) @Id, Vgs - - - -
Paquete del dispositivo - 196-NFBGA (12x12) 16-PDIP 64-VQFN (9x9)
Tipo de montaje - Surface Mount Through Hole Surface Mount
