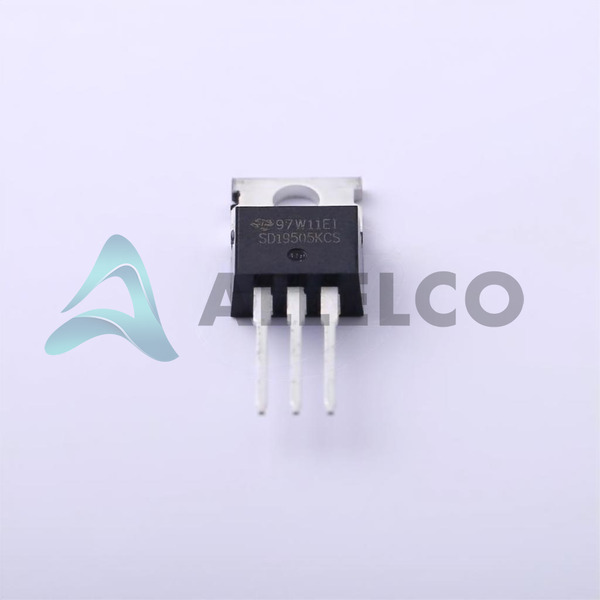

CSD19505KCS - Texas Instruments

Name: Texas Instruments CSD19505KCS
Brand: Texas Instruments
SKU: CSD19505KCS
Price: 0.959 USD
Availability: InStock
Rating: 5 (4 reviews)

Fabricante Número de pieza: CSD19505KCS

Fabricante: Texas Instruments

Allelco Número de pieza: 32D-CSD19505KCS

Garantía: 1 año de garantía Allelco - Descubre más

Descripción de piezas: MOSFET N-CH 80V 150A TO220-3

Embalaje: TO-220-3

Ficha de datos: 1.CSD19505KCS.pdf ...

Diseño/especificación de PCN
ID symbolization Change 04/Mar/2020.pdf

Ensamblaje de PCN/origen
CSD195 A/T Chgs 13/Dec/2021.pdf

Embalaje de PCN
Mult Dev 15/Apr/2020.pdf

Estado RoHS: ROHS3 Cumplante

~~Comparar~~

Nuestra certificación

Existencias disponibles: 19385

Precio unitario: $1.514
Total parcial: $0.00

¿Quieres un mejor precio?
Agregar al carro y Envíe RFQ ahora, nos pondremos en contacto con usted de inmediato.

Cantidad	Precio unitario	Precio subtotal
1+	$1.514	$1.51
10+	$1.307	$13.07
50+	$1.177	$58.85
100+	$1.045	$104.50
500+	$0.985	$492.50
1000+	$0.959	$959.00

Los precios anteriores no incluyen impuestos ni gastos de transporte, que se calcularán en las páginas de pedido.

OPCIóN EXPRESA

Método de pago

Nuestra certificación

Especificaciones

Especificaciones tecnológicas CSD19505KCS
Especificaciones técnicas, atributos, parámetros y partes de Texas Instruments - CSD19505KCS con especificaciones similares a Texas Instruments - CSD19505KCS

Atributo del producto	Valor del atributo
Fabricante	Texas Instruments
VGS (th) (Max) @Id	3.2V @ 250µA
Vgs (Max)	±20V
Tecnología	MOSFET (Metal Oxide)
Paquete del dispositivo	TO-220-3
Serie	NexFET™
RDS (Max) @Id, Vgs	3.8mOhm @ 100A, 6V
La disipación de energía (máximo)	300W (Tc)
Paquete / Cubierta	TO-220-3
Paquete	Tube

Atributo del producto	Valor del atributo
Temperatura de funcionamiento	-55°C ~ 175°C (TJ)
Tipo de montaje	Through Hole
Capacitancia de Entrada (Ciss) (Max) @ Vds	7820 pF @ 40 V
Carga de puerta (Qg) (máx.) @ Vgs	76 nC @ 10 V
Tipo FET	N-Channel
Característica de FET	-
Voltaje de la Unidad (Max Rds On, Min Rds On)	6V, 10V
Voltaje drenaje-fuente (VDS) Las	80 V
Corriente - Drenaje Continuo (Id) @ 25 ° C	150A (Ta)
Número de producto base	CSD19505

Clasificaciones ambientales y de exportación

ATRIBUTO	DESCRIPCIóN
Estado RoHS	ROHS3 Cumplante
Nivel de sensibilidad de humedad (MSL)	1 (Unlimited)
Estatus de alcance	REACH Unaffected
ECCN	EAR99

Introducción de piezas

Número de pieza del fabricante

CSD19505kcs

Fabricante

Instrumentos de Texas

Introducción

Transistor MOSFET de alta potencia y alta potencia diseñado para una exigente conversión de energía y aplicaciones de control.

Características del producto y rendimiento

150A Corriente de drenaje continuo a 25 ° C

Voltaje de drenaje a fuente de 80 V

8mΩ máxima de resistencia en voltaje de puerta a fuente de 6V, 6V

Continción rápida con baja capacitancia de entrada de 7820pf

Disipación máxima de potencia de 300W

Ventajas de productos

Manejo de potencia eficiente con baja resistencia

Diseño robusto para una operación de alta temperatura de alta corriente

Optimizado para aplicaciones de conmutación de alta frecuencia

Compacto al paquete de 220-3 para un montaje fácil

Parámetros técnicos clave

Rango de temperatura de funcionamiento: -55 ° C a 175 ° C

Voltaje de puerta a fuente (máximo): ± 20V

Voltaje de umbral (máximo): 3.2V @ 250a

Voltaje de accionamiento (máximo de resistencia, mínimo en resistencia): 6V, 10V

Gate Charge (máximo): 76nc @ 10V

Características de calidad y seguridad

ROHS3 Cumplante

Diseñado y fabricado con estándares de alta calidad

Compatibilidad

Reemplazo directo para paquetes MOSFET existentes a 220-3

Áreas de aplicación

Conversión y control de energía en electrónica industrial, automotriz y de consumo

Unidades de motor, alimentantes de modo de interruptor y otras aplicaciones de alta potencia

Ciclo de vida del producto

Actualmente en producción activa

Piezas de repuesto y actualizaciones disponibles

Razones clave para elegir

Capacidad de manejo de alta corriente y potencia

Excelente eficiencia con baja resistencia

Amplio rango de temperatura y diseño robusto

Optimizado para conmutación de alta frecuencia

Compacto y fácil de integrar

Piezas con especificaciones similares

Las tres piezas de la derecha tienen especificaciones similares a las Texas Instruments CSD19505KCS

Atributo del producto
Número de pieza	CSD19506KCS	CSD19501KCS	CSD19531KCS	CSD19505KTT
Fabricante	Texas Instruments	Texas Instruments	Texas Instruments	Texas Instruments
Carga de puerta (Qg) (máx.) @ Vgs	-	-	-	-
VGS (th) (Max) @Id	-	-	-	-
Paquete / Cubierta	-	196-LFBGA	16-DIP (0.300', 7.62mm)	64-VFQFN Exposed Pad
Tecnología	-	-	-	-
Voltaje drenaje-fuente (VDS) Las	-	-	-	-
Característica de FET	-	-	-	-
Número de producto base	-	DAC34H84	MAX500	ADS62P42
Paquete del dispositivo	-	196-NFBGA (12x12)	16-PDIP	64-VQFN (9x9)
Corriente - Drenaje Continuo (Id) @ 25 ° C	-	-	-	-
Tipo FET	-	-	-	-
Capacitancia de Entrada (Ciss) (Max) @ Vds	-	-	-	-
Serie	-	-	-	-
Vgs (Max)	-	-	-	-
Tipo de montaje	-	Surface Mount	Through Hole	Surface Mount
Temperatura de funcionamiento	-	-40°C ~ 85°C	0°C ~ 70°C	-40°C ~ 85°C
Voltaje de la Unidad (Max Rds On, Min Rds On)	-	-	-	-
La disipación de energía (máximo)	-	-	-	-
Paquete	-	Tape & Reel (TR)	Tube	Tape & Reel (TR)
RDS (Max) @Id, Vgs	-	-	-	-
