Número de pieza del fabricante

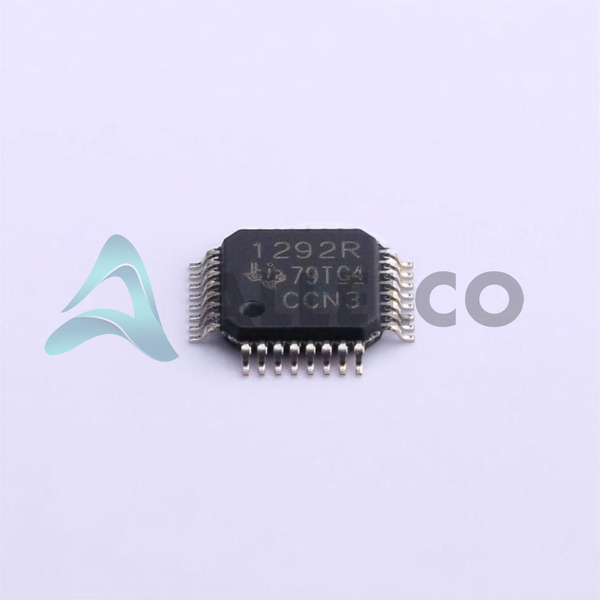

ADS1292RIPBSR
Fabricante
Instrumentos de Texas
Introducción
El ADS1292RIPBSR es un front-end analógico (AFE) de alta precisión, baja potencia y dos canales diseñado para mediciones biopotenciales y de termopar.
Características del producto y rendimiento
Resolución de 24 bits para adquisición de datos de alta precisión
Entrada de dos canales para mediciones simultáneas
Bajo consumo de energía a 740 µW, adecuado para dispositivos operados por baterías
El voltaje de suministro analógico amplio varía de 2.7V a 5.25V
El voltaje de suministro digital rango de 1.7V a 3.6V
Amplificador de ganancia programable integrado (PGA), oscilador y referencia para el diseño simplificado
Paquete de montaje de superficie sin plomo para el diseño de PCB compacto
Ventajas de productos
ADC de alta resolución para datos precisos
Las características incorporadas reducen la necesidad de componentes externos adicionales
El diseño de baja potencia mejora la duración de la batería del dispositivo portátil
El rango de suministro de voltaje amplio proporciona flexibilidad de diseño
Interfaz digital simple para la comunicación con microprocesadores
Parámetros técnicos clave
Número de bits: 24
Número de canales: 2
Potencia (vatios): 740 µW
Voltaje - Suministro, Analógico: 2.7V a 5.25V
Voltaje - Suministro, Digital: 1.7V a 3.6V
Tipo de montaje: soporte de superficie
Paquete / Caso: 32-TQFP
Paquete de dispositivo de proveedor: 32-TQFP (5x5)
Características de calidad y seguridad
Detección de fallas incorporada
Monitoreo de sensores continuos
Rendimiento robuste en diversos entornos
Compatibilidad
Compatible con varios microcontroladores e interfaces digitales
Fácilmente integrado en las arquitecturas de diseño existentes
Áreas de aplicación
Dispositivos de monitoreo médico como máquinas ECG y EEG
Herramientas de medición industrial para la temperatura y la presión
Hardware de monitoreo de fitness y actividad
Ciclo de vida del producto
Estado activo del producto con soporte en curso del fabricante
Las nuevas versiones o actualizaciones generalmente se anuncian por adelantado
Varias razones clave para elegir este producto
Resolución y precisión excepcionales para mediciones sensibles
Características de conveniencia integradas que simplifican el diseño de circuitos
Operación de eficiencia energética ideal para aplicaciones móviles o remotas
Apoyado por los recursos técnicos integrales de Texas Instruments
Un ciclo de vida robusto garantiza una disponibilidad a largo plazo para los diseños de productos
